Пристрій і принцип роботи електродвигуна змінного струму

Електричні двигуни: різновиди

Відразу скажемо, не ставили за мету довести увазі Новомосковсктелей вичерпну інформацію із зазначеної теми. Неможливо осягнути неосяжне. Розглядатимуться випадки, опущені літературою. Інформація на кшталт викладений, систематизувати видавцям ніколи. Допоможемо зрозуміти, як функціонують види електродвигунів. Почнемо простим перерахуванням.

Двигун колекторного типу

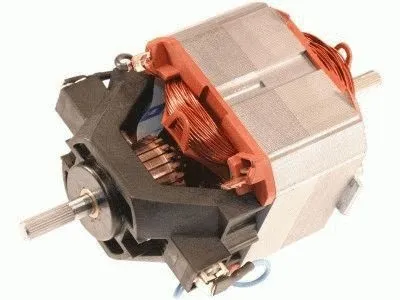

колекторні двигуни

Часто плутають з синхронними. Виявляються вугільні щітки. Цим схожість обмежується, частота обертання колекторних двигунів змінюється в широких межах, кожен може побачити на прикладі пральної машини. Управління швидкістю здійснюється шляхом комутації обмоток, підстроюванням значення діючої напруги (змінюється кут відсічення вольтажа промислової частоти).

Головною відмінністю пристроїв є наявність колектора. Своєрідна секційна конструкція, насаджена на вал. Складено безліччю котушок, рівномірно йдуть кругом. Колектор забезпечує послідовну комутацію, щоб поле поступово рухалося кругом вала. Чіпляючись за статор, ротор починає рух.

До недоліків колекторних двигунів зараховують крихкість (для промисловості). У побуті тип пристроїв домінуючі. Простим шляхом здійснюється регулювання швидкості (отсечкой частини періоду синусоїди). Колекторних двигунів бачимо інші мінуси / плюси, згадували раніше, зараз вивчимо особливості. Наявність на валу Секціонірованние барабана.

Можна поставити замість нього магніт, обертати поле статора? Так, отримаємо синхронний двигун (типовий приклад - помпи пральних машин). Можна живити обмотку постійним струмом, обертати поле статора? Так, буде синхронний двигун. Бачите, колектор однозначно дає зрозуміти тип пристрою.

асинхронні двигуни

Найчастіше застосовуються промисловістю. Отримуємо простоту конструкції, купу булочок. Ударопрочность, вибропрочность: відсутність вугільних щіток. Натомість виходить стос конструкцій. Сімейство найчисленніше.

По-перше, ротор. Може бути короткозамкненим, фазним. Перше означає: на вал насаджена конструкція (для зменшення ваги силумінова), де вставлені прожилки міді. Закорочен периметром двома кільцями. Виходить барабан, іноді званий білячою кліткою.

Виникає поле під дією обертається ЕРС статора, на відміну від колекторних запуск асинхронних двигунів постійним струмом не виробляють. Вторинне відміну. Первинне назвали: до ротора не підходять контакти (виключаючи пусковий реостат), вал увінчаний білячою кліткою, висновок про належність однозначний. Що стосується фазних асинхронних машин, харчування котушок ротора проводиться через струмознімальних кільця. Вал підхоплюється, поступово набирає обертів.

синхронні двигуни

Тип пристроїв, скласти уявлення про яке, згідно з нотаток мережі просто неможливо. Відмінність просте: поле настільки сильне, що захоплюється без проблем, не прослизає, як у випадку з асинхронними або (в меншій мірі) колекторними двигунами. Забезпечується постійним магнітом частіше, або обмотка збудження знаходиться на роторі. Статор забезпечується змінним напругою потрібної частоти.

Читайте також: Як зробити освітлення в лазні чи сауні

Швидкість обертання залежить від частоти мережі живлення. Полюсів тільки два, тому становить 25 Гц (1500 об / хв). Риса, за якою можна припустити: бачимо синхронний двигун - кратне, ціле число. Ключовим є збіг швидкості обертання валу і частоти напруги живлення. Багато що залежить від кількості полюсів. Наприклад, на ГЕС генератори працюють на частоті вала 1-2 Гц, промислові 50 Гц виходять шляхом намотування численних котушок статора, з'єднаних паралельно.

Як працюють електричні двигуни

асинхронні двигуни

Коротенько описали зовнішні відмінності електричних двигунів, тепер пара слів з проханням облаштувати і функціонування. Асинхронні двигуни за допомогою статора створюють по осі обертається магнітне поле. Барабан білячої клітини рідко виготовляється з феромагнітних матеріалів (якщо взагалі має місце бути). В іншому випадку нагрів вийшов би значним. Фактично виходить індукційна піч.

Сілуміновий барабан уздовж ліній магнітного поля містить мідні провідники. Різниця в провідності така, що не проводиться ізоляції: ток несуть червоно-коричневі жили. Поле, індуковане статором ЕРС, слабке. Застосовуються спеціальні заходи, що допомагають розігнати вал. Магнітне поле ротора погано чіпляється, асинхронний двигун стоїть стовпом. Дієва міра протидії проблемі обмежується створенням подвійний білячої клітини: уздовж барабана проходить на деякій глибині другий ряд мідних жил. Об'єднані торцями єдиною мережею.

На запуску частота струму, глибина проникнення поля великі. Чи включаються в роботу обидва шару білячої клітини. У міру розгону різниця нівелюється, падає до нуля. Амплітуда поля знижується, робочим залишається зовнішній шар білячої клітини. Зверніть увагу, наздогнати поле ротор безсилий, прослизає, запізнюється. Тому двигуни отримали назву асинхронних. Англійці роблять простіше - звуть індукційними.

Якщо поле обертати зі швидкістю ротора, ЕРС перестає наводитися. Піде уповільнення, цикл повториться, розпочавшись розгоном. Ротор як і раніше буде відставати від поля. Так працює пристрій короткозамкнутого типу. Фазний ротор (спасибі Вікіпедія), що містить трифазну обмотку, виконує кілька функцій, згідно з призначенням пристрою:

• Підживлюється електрикою через кільце токос'емника. Тепер ротор отримує фазу і наводить на статорі ЕРС. Поступово вал підхоплюється полем, подальший процес описаний вище.
• Підживлюється постійним струмом. Утворюється синхронний двигун.
• Забезпечується реостатами, дроселями, що регулюють швидкість.
• Реалізовує управління інвертором (ускладнений перший випадок).

Принцип дії асинхронних двигунів: використовується наведена ЕРС, швидкість обертання нездатна наздогнати поле (пропадають струми). Інакше тип мотора змінюється (синхронний). Для регуляції швидкості часто використовується амплітуда напруги живлення. Спосіб годиться двигунів асинхронного типу з короткозамкненим, фазним ротором. Перерахуємо методики:

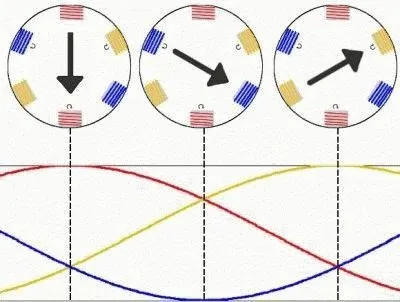

Робота двигуна змінного струму

• Для машин з короткозамкненим ротором годяться:
  1. Регулювання частоти напруги живлення.
  2. Зміна числа пар полюсів статора. В результаті змінюється швидкість обертання поля, даючи потрібний ефект.
• Для машин з фазним ротором допускається:
  1. Вводити реостат в ланцюг харчування. Зростають втрати на ковзання, закономірно змінюючи швидкість.
  2. Застосовувати спеціальні вентилі. Енергія ковзання випрямляється схемою Ларіонова, подається у вигляді постійної напруги допоміжному електричному двигуну, нарізати імпульси через керовані ззовні тиристори. Потужність, яка зазвичай губилася б, повертається. Через вал допоміжного двигуна, трансформатор, обмотки якого частково включені в мережу живлення. Управління швидкістю виконують впровадженням додаткової ЕРС. Робиться або безпосередньо (через джерело живлення), або зсувом кута включення тиристорів щодо харчування. Частота відхиляється від номіналу.
  3. Двигун подвійного живлення є варіантом реалізації регулювання швидкості в обладнанні з фазним ротором. Тип частіше застосовується для реалізації схем генераторів. Ротор спливає частотою обертання - двигун все-таки асинхронний. Статор, ротор харчуються окремо. Дозволяє для кожної обмотки задавати частоту, закономірно призводить до потрібних змін швидкості.

Читайте також: Блискавкозахист будинку і квартири

Асинхронних двигунів годиться зміна амплітуди харчування. Найбільшим ККД мають вентильні схеми, найдорожчі.

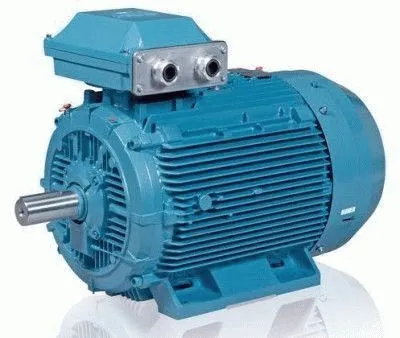

Двигун асинхронного типу

Робота синхронних двигунів

Проходили по колекторних двигунів - розповідали, як конструювати - тому пропускаємо сьогодні сімейство. Безсилі інакше розповісти речі набагато цікавіше: ведеться багато суперечок на форумах. Збираємося розглянути не зовсім синхронні двигуни - генератор. На зразок прикрашають ГЕС.

Ви ніколи не замислювалися, як регулюється швидкість обертання турбіни, коли на лопать падає потік води? Стулками направляючого апарату? Ні. Генератор вимагає підживлення не тільки постійним струмом, але і змінним. Перше подається на ротор, а друге - на статор. В результаті вал не міг би навіть рушити з місця, але йому допомагає вода. А ось енергія гальмування потоку вже перетворюється в ЕРС робочих котушок статора, намотаних поруч з допоміжними.

Фактично маємо на руках пристрій електродвигуна змінного струму, серед обмоток велика частина генеруючих, знімається частота 50 Гц. Синхронність забезпечується живильними напруженнями. Якщо вода занадто напирає, струм збудження зростає, зрив оборотів запобігає. Паралельно збільшується вихідна потужність електростанції. Частота визначає характеристики знімається напруги, щодо номіналу 50 Гц не допускаються відхилення більш часток відсотка (0,1%).

Вал обертається зі швидкістю 1-2 обороту в секунду. Численними генераторними обмотками, з'єднаними паралельно утворює потрібну форму синусоїди. Наголошуємо, частота підтримується напругою збудження, отже, саме до нього і пред'являються підвищені вимоги. Потрібно забрати більше потужності електростанції, просто заслінки направляючого апарату відкриваються, маса води починає падати вниз. Лопать швидше не рухається, збільшується струм збудження, закономірно викликає виникнення більш сильних полів.

Принцип дії електродвигуна змінного струму копіює сказане, відсутні генераторні обмотки. Потрібно забрати більше потужності - збільште напругу збудження, амплітуду по ланцюгу харчування. Посилюється зчеплення полів, виключаючи прослизання. Зрозуміло, велика маса вала нездатна набрати за мить 50 Гц (і не набирає), обладнання, виготовлене правильно, за короткий період досягає режиму. Швидкість залежить від кількості полюсів.

Не встигли сьогодні розглянути технічні характеристики електродвигунів змінного струму, багаторазово робили раніше, стосовно різного роду пристроїв. Вважаємо, в майбутньому огляди можуть знову повернутися до теми бушпритом.
