Пристрій і монтаж димоходів газового котла - вимоги, схема, розміри витяжної труби
Як правильно влаштувати димохід для газового котла
Однією з характерних прикмет нашого часу стало будівництво нових або переобладнання старих заміських будинків під постійне проживання. Вибираючи рішення для організації опалення власного житла, багато господарів зупиняються на установці газових котлів, як найбільш економічних і продуктивних видів агрегатів для обігріву.
З якого матеріалу повинен бути зроблений димохід для газового котла
На перший погляд здається, що відповідь на це питання очевидна: димохідна система повинна бути цегляною. Насправді ж, все зовсім не так просто. Дійсно, ще всього кілька десятків років тому монтаж практично будь-яких димоходів полягав в укладанні труби з цегли на висоту трохи вище коника будинку. Однак не слід забувати, що в ті часи будинки опалювалися в основному за допомогою печей і камінів, а цегла була одним з найбільш доступних матеріалів.
В даний час пристрій цегляних димоходів для газових систем опалення не рекомендується з наступних причин:
- Конструкція сучасних котлів передбачає досить високу ефективність процесу згоряння палива. Тому температура димових газів в тому місці, де проводиться підключення вихідний труби, досить низька (десь в районі 100 ° C). При русі вгору ці гази швидко охолоджуються і перетворюються в конденсат (температура точки роси для продуктів згоряння газу 40-60 ° C), який осідає на стінках димоходу;
- Подібні процеси можуть спостерігатися і в димоходах звичайних печей, однак, продукти згоряння палива газових котлів крім води і вуглекислого газу містять домішки сірки. Саме вони, осідаючи на стінах димохідної труби, завдають їй найбільшої шкоди;
- Існує думка, що димар з цегли буде найбільш дешевим варіантом. Але якщо взяти до уваги трудомісткість і час, який доведеться витратити на його монтаж, економія вийде досить сумнівна.
З цих же причин для відводу від котла відпрацьованих газів не варто використовувати азбестоцементні і сталеві оцинковані труби.
Сьогодні найпопулярнішим матеріалом для димоходів є нержавіюча сталь. Витяжки з нержавійки мають оптимальну круглу форму, стійкі до агресивних дій, забезпечують просте підключення і пожежна безпека.
Модернізація старих димарів
Досить часто у власників приватних будинків виникає проблема переробки наявного димоходу під систему опалення на основі газового котла. Наприклад, будинок побудований давно, опалювався цегляної грубкою і використовувався тільки в теплі періоди, а зараз хочеться утеплити його і почати жити постійно.
Для того щоб не перебудовувати димохід цілком, його гільзи, т. Е. Всередину цегельного підстави вставляють труби, яким не страшний утворюється конденсат.

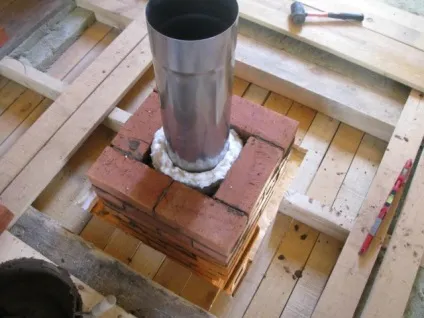

Процес гільзування цегляного димоходу
Існують два різні способи гільзування:
- Установка труб з нержавіючої сталі. Діаметр труби повинен відповідати вихідному оголовка котла, а її висота - висоті цегляного димоходу. Міжтрубний простір засипається негорючим утеплювачем (керамзит, перліт, піноскло). Таке рішення забезпечить утеплення димоходу і суттєве зменшення кількості конденсату.
- Впровадження еластичного вкладиша зі спеціального полімерного матеріалу. Ця технологія називається Furan-Flex і полягає в тому, що гнучкий наповнювач розширюється під дією пара, що нагнітається знизу за допомогою спеціального генератора, і приймає форму вихідного каналу. Діаметр димоходу при цьому практично не змінюється. Метод досить перспективний, забезпечує нескладний монтаж захисного покриття, але значно дорожче, ніж варіант з металевими трубами.
Вибір конструктивного рішення
Як ми вже говорили раніше, витяжна труба для газового котла найчастіше виконується з нержавіючої сталі. Залежно від розташування котла і можливостей конструктивних змін в будинку можливі різні види влаштування димаря:
- Всередині приміщення. Монтаж такої системи досить складний і зазвичай проводиться одночасно з будівництвом будинку. Необхідно суворо дотримуватися вимог пожежної безпеки і ретельно захищати місця проходження міжповерхових перекриттів і покрівлі. Зате утеплювати потрібно тільки саму верхню частину труби.
- Зовні (приставний димохід). Найпростіший варіант для настінних котлів. Труба виводиться на вулицю через отвір в бічній стіні. Діаметр отвору повинен забезпечити можливість укладання труби і шару теплоізоляції. Утеплення необхідно проводити по всій довжині газовідвідної магістралі.
Особливості прокладки димоходу через дах
Якщо монтаж проводиться всередині вже побудованого приміщення, роботу потрібно починати з вирізання отворів в стелі і покрівлі. У міжповерхові перекриття встановлюють спеціальні прохідні патрубки, які мають форму куба з внутрішнім отвором. Його діаметр вибирається з таким розрахунком, щоб в нього щільно увійшла основна конструкція.
Пристрій проходження димоходу через перекриття
Збирають димохід від низу до верху, починаючи від оголовка котла. На самому початку і через кожні 3-4 метри встановлюють кронштейни для жорсткого кріплення труб до стіни.
При проході через покрівлю кладуть гнучкий металевий лист і обробляють місце стику негорючим утеплювачем і термостійким герметиком.

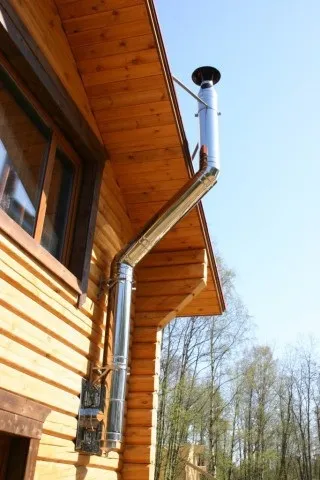

приставні димоходи
Влаштування витяжної системи за межами приміщення набагато простіше, особливо якщо будинок вже побудований і в ньому постійно живуть господарі. Потрібно лише правильно розрахувати діаметр отвору в стіні і акуратно його вирізати. Після цього монтаж проводиться таким чином:
Основні елементи приставного димоходу
- У стінній отвір виводиться відрізок труби на відстань не менше 25 см (якщо стіна оброблена негорючими матеріалами, то це відстань по СНИП можна зменшити до 5-10 см);
- За допомогою поворотного коліна збирається вертикальну ділянку. Стики ущільнюються вогнетривкої сумішшю, потім їх можна додатково захистити і зміцнити хомутами з різьбовій стяжкою;
- Через кожні 1-2 метри конструкція закріплюється за допомогою настінних кронштейнів;
- Після складання димохід обробляється антикорозійним покриттям і утеплюється негорючими матеріалами (найчастіше мінеральною ватою).
Приставний димохід найкраще виконувати з двошарових труб. Вони забезпечують кращий приплив повітря в топкову частину газового котла, легше утеплюються і більш безпечні. Крім того, в значній частині сучасних котлів реалізована закрита схема камери згоряння, для якої обов'язково потрібне підключення до димоходів з двох коаксіальних труб.
Правила монтажу димоходів
Пристрій димоходу повинно підкорятися головному правилу - забезпечення пожежної безпеки. Для витяжної системи газових котлів це особливо важливо - в холодну пору року вона працює постійно:
- При обробці поверхонь, поруч з якими проходить димохід, необхідно використовувати тільки вогнетривкі матеріали;
- Монтаж усіх стиків, міжповерхових і підпокрівельних з'єднань повинен забезпечувати абсолютну герметичність.
Ні в якому разі не можна влаштовувати стик між трубами всередині перекриттів;
В процесі проектування і складання системи відводу продуктів горіння газового котла, необхідно брати до уваги такі конструктивні вимоги:
- Димохід повинен бути переважно вертикальним. Сумарна максимальна довжина горизонтальних ділянок - не більше 5 метрів, на всьому шляху проходження дозволяється установка не більше трьох колін;
- Витяжна труба для газових котлів повинна мати постійний діаметр і гладку внутрішню поверхню;
- На горизонтальних ділянках і колінах димоходів необхідно передбачити спеціальні люки для очищення;
- Висота витяжної труби залежить від її розташування щодо коника (можливі варіанти наведені на малюнку);
Висота димоходу в залежності від розташування до коника даху
Відведення продуктів згоряння від декількох котлів
У правилах експлуатації систем опалення вказується, що при використанні декількох газових котлів для кожного з них необхідно підключення до окремого каналу. Однак якщо такі котли встановлюються в уже побудованих будинках, допускається більш гнучкий підхід: кілька підлогових або настінних агрегатів можуть використовувати колективну витяжну систему за умови дотримання відстані між місцями введення продуктів згоряння в 75 см по висоті. При цьому площа перерізу димоходу повинна бути не менше площі самого широкого вихідного патрубка всіх підключених котлів.
Монтаж димоходу для газового котла - не менш важлива процедура, ніж вибір самого теплового агрегату або розрахунок і проектування траси системи опалення. При дотриманні всіх наведених в статті правил ви отримаєте ефективну і безпечну систему відводу відпрацьованих газів, яка забезпечить комфорт і затишок у вашому будинку, які б морози не вирували за вікном.
