Пристрій і крок монтажу обрешітки під металочерепицю розмір, розрахунок
Більшість існуючих фінішних покрівельних покриттів монтуються на попередньо облаштовану обрешітку. Металочерепиця не є винятком. Щоб заключний етап облаштування покрівельного «пирога» пройшов максимально успішно, ознайомтеся з особливостями монтажу обрешітки з усіма супутніми нюансами і зауваженнями.

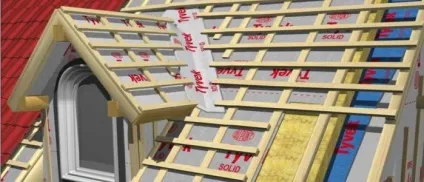

Пристрій кроквяної системи і обрешітки
Конструкція кроквяної системи буде відрізнятися в залежності від обраного типу даху. Найчастіше монтуються стандартні ферми у вигляді рівнобедрених трикутників. Незалежно від обраного типу покрівлі, пристрій обрешітки залишається практично однаковим у всіх ситуаціях. Вид конструкції безпосередньо залежить від особливостей майбутнього настилу і рекомендацій виробника металочерепиці. Решетування може бути гратчастої або суцільний.
Суцільне основу облаштовується з бруса 5х5 см або обрізної дошки шириною від 10 см і товщиною від 2,5 см. Елементи настилу кріпляться з 1-сантиметровим зазором, необхідним для забезпечення вентилювання підпокрівельного простору.
У разі ж облаштування гратчастого настилу використовуються вже згадувані раніше вихідні пиломатеріали, однак зазор між ними збільшується відповідно до особливостей використовуваних покрівельних листів.
Розрахунок і розміри пиломатеріалів для покрівлі
Розрахунок необхідних пиломатеріалів буде розглянуто на конкретному прикладі. Змінюючи параметри в наведеному зразку на свої, ви зможете без жодних проблем визначити необхідну кількість дощок або бруса.
В першу чергу робимо наступне:
- заміряємо висоту і довжину кожного ската;
- враховуємо додатковий витрата пиломатеріалів на кожен випуск обрешітки за карниз;
- визначаємо витрата на лобові дошки.
Спочатку розрахуємо витрата пиломатеріалів на облаштування суцільної обрешітки для покрівлі площею 80 м2. Її робимо з дощок 15х600 см завтовшки 2,5 см. Кожна така дошка має площу 90 см2. Розділивши загальну площу покрівлі на площу дошки, дізнаємося, що на облаштування піде 89 дощок.
Визначаємо обсяг кожної дошки в метрах кубічних. У нашому прикладі він дорівнює 0,0225 м3. Сумарна кубатура 89 дощок складає 2,0025 м3.
Важливо! Професіонали рекомендують додавати до розрахункових значень 5-10% запасу.
Розрахунок витрати пиломатеріалів для розрідженій обрешітки виконуємо з обліку кроку між брусом або дошками. Розраховуємо для все тієї ж покрівлі площею 80 м2. Для прикладу візьмемо скати довжиною 5 м і шириною 8 м. Елементи каркаса будемо кріпити з кроком 35 см.
На один скат піде 5 / 0,35 = 14 дощок. Пагонаж дощок на кожному схилі складе 14х8 = 112 м.п. Відповідно, на двох схилах він буде дорівнює 224 м.п.
Отже, нам потрібно буде купити 224/6 = 37 дощок довжиною 6 м, або ж 37х0,0225 = 0,8325 м3 пиломатеріалів.

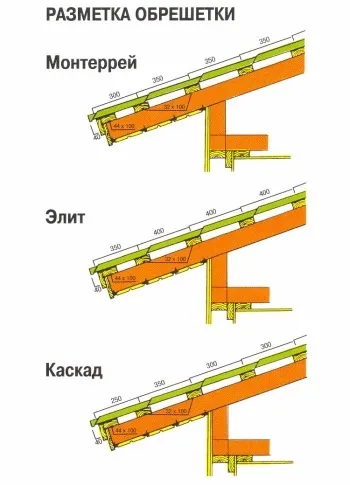

Крок установки каркаса під металочерепицю
Як правило, рекомендації щодо кроку між елементами вказуються в інструкції до
Наприклад, металочерепицю Каскад рекомендується монтувати з дотриманням таких проміжків:
- відстань між першими двома латами - 25 см;
- між 2-й і 3-й дошками (брусками) - 30 см;
- між усіма подальшими елементами - 35 см.
Металочерепицю ж Монтеррей виробник рекомендує кріпити з кроком 30 см (для марки Максі Монтеррей - 35 см).
Менш відомі виробники можуть і не давати рекомендацій щодо кроку кріплення обрешітки. У таких ситуаціях можете орієнтуватися на наведені вище значення, пам'ятаючи один дуже важливий нюанс: крок між першими двома латами повинен бути на 5-10 см менше відстані між усіма іншими елементами каркаса, якщо інше не зазначено в інструкції виробника. Дізнайтеся про переваги металочерепиці Гранд Лайн.
Інструкція по монтажу обрешітки на дах
І суцільна, і розріджена різновиди обрешітки монтуються за загальними принципами. Змінюється відстань установки дощок або брусів. Відповідно до правил, дерев'яний каркас для металочерепиці кріпляться за допомогою оцинкованих цвяхів або саморезов. При цьому довжина кріплень повинна в 2 рази перевищувати товщину бруса або дощок, з яких вона збирається. Рекомендований діаметр цвяхів - 3-3,5 мм. Використовувати більш «серйозні» кріплення професіонали не радять, тому що дошки (брус) можуть тріснути в процесі фіксації.
Важливо! Решетування кріпиться перпендикулярно кроквах. У місцях перетину елементи конструкції скріплюються двома цвяхами.
Робота виконується в такій послідовності.
- Перший крок. Монтуємо початкову обрешетіну. Її розмір слід перевищувати розміри всіх інших обрешетін на висоту однієї хвилі металочерепиці. Пов'язано це з тим, що перша закріплюється під верхнім краєм сходинки покрівельного листа. Її фіксуємо паралельно по відношенню до покрівельного карнизу.
- Другий крок. Готуємо місця для кріплення додаткових елементів покрівельної конструкції. Особливу увагу приділяємо коньковой планці. У місці її майбутньої установки поверх крокв набиваємо 2 додаткові дошки з двох сторін на відстані 5 см один від одного.
У розжолобках (стики скатів), навколо димоходів і мансардних вікон (якщо їх наявність передбачена проектом) робимо суцільну обрешітку.
Якщо заплановано облаштування фронтонних звисів, обрешетіни продовжуємо на їх довжину. Додатково встановлюємо підсилює брусок, що йде від карниза до коника. До нього прикріплюємо торцеву дошку. Сам звис підшиваємо по з'єднувальним брусків, зафіксованим між кроквою і торцевої дошкою. Торцеву дошку виносимо від стіни і додатково закріплюємо таким чином, щоб вона повністю закривала збоку хвилі покрівельного листа, а також обрешітку і контробрешетку.
- Третій крок. Монтуємо інші обрешетіни, дотримуючись встановленого проміжок.
- Четвертий крок. Монтуємо карнизну планку поверх гаків, попередньо встановлених для подальшої фіксації водостоку. Планка повинна бути встановлена з максимальним натягом. Важливо забезпечити її високу стійкість до вітрових навантажень. Планку кріпимо до лобової і карнизної дошках, використовуючи для цього оцинковані саморізи. Рекомендований крок кріплення - 300 мм. Витримуємо 5-10-сантиметровий нахлест по довжині.
- П'ятий крок. Встановлюємо ендови. Монтаж цих елементів виконується в місцях, де покрівельні скати стикуються під негативними кутами. Перед кріпленням нижніх розжолобків попередньо монтуємо суцільну обрешітку з дощок 2,5х15 см. Їх укладаємо з кожного боку від стику по довжині приблизно на 300 мм. В результаті буде створено свого роду жолоб з деревини.
Безпосередньо ендову закріплюємо саморізами через кожні 30 см. Карнизна дошка в результаті повинна розташовуватися під нижнім краєм зафіксованої ендови.
Ендови монтуються з 10-сантиметровим горизонтальним перекриттям. Якщо покрівельні скати стикуються під дуже тупим кутом, забезпечуємо додатковий захист елемента посиленим поздовжнім гідроізоляційним шаром.
- Шостий крок. Облаштовуємо місце перетину даху димоходом. На цій ділянці обладнаємо внутрішні частини примикання. Планки повинні відповідати за кольором покрівельного матеріалу. Розміри також підбираємо відповідні.
На завершення залишиться лише укласти листи фінішного покрівельного покриття - металочерепиці.
Таким чином, облаштування обрешітки для металочерепиці є трудомістким і відповідальним, але не дуже складним заходом. Її пристрій може мати суцільний або розріджений вид. У першому випадку обрешетіни монтуються з 10-міліметровим зазором, в другому - за рекомендаціями виробника покрівельного покриття (в середньому 25-35 см).
Відповідно до кроком кріплення елементів риштування і розмірами даху виконується розрахунок пиломатеріалів. Обрешетіни кріпляться за допомогою цвяхів або саморезов, перпендикулярно по відношенню до кроквяної системи.
У місцях розміщення розжолобків, ковзанів та інших додаткових елементів порядок монтажу дещо змінюється, про що ви також дізналися з сьогоднішнього керівництва.
Тепер з самостійним монтажем обрешітки для металочерепиці у вас не виникне ніяких складнощів. Дотримуйтесь інструкцій і рекомендацій, і ви зможете впоратися з проведенням всіх необхідних заходів власними силами, заощадивши на послугах сторонніх фахівців.
