Пристрій фонтанної арматури

Фонтанна арматура призначена для герметизації гирла, контролю і регулювання режиму експлуатації свердловин (експлуатаційних і нагнітальних). Фонтанна арматура складається з трубної головки і фонтанної ялинки.

Фонтанна арматура виконує кілька функцій, головні з яких:

1. утримання у висячому положенні колони НКТ, спущеною в свердловину, а при двухрядном підйомнику - двох колон;

2. герметизація затрубного простору і їх взаємна ізоляція;

3. забезпечення можливості регулювання режиму роботи свердловини в заданих межах, безперервності її роботи і дослідження свердловини шляхом вимірювання параметрів її роботи як всередині самої свердловини, так і на поверхні.

Мал. 2. Схема фонтанної арматури.

Арматура складається з ряду конструктивних елементів. Трубна головка служить для підвіски фонтанних труб, герметизації гирла, проведення різних технологічних операцій. Включає в себе колонний фланець, хрестовик трубної голівки, трійник трубної головки, перекладну котушку. Фонтанна ялинка служить для спрямування і регулювання продукції свердловини.

Включає в себе центральну засувку, хрестовик ялинки (в тройніковой арматурі трійки), буферну засувку, буферний патрубок, штуцер.

Призначення кожного з елементів арматури: колонний фланець - для приєднання арматури до обсадної колоні і герметизації затрубного простору; хрестовик трубної голівки - для повідомлення з затрубного простору свердловини; трійник трубної головки - для підвіски першого ряду труб і повідомлення з ним; перекладна котушка - для підвіски другого ряду труб і повідомлення з ним; центральна засувка - для закриття свердловини; хрестовик ялинки служить для направлення продукції свердловини в трубопровід; буферна засувка - для спуску глибинних приладів в свердловину; буферний патрубок - для приміщення приладів перед спуском в свердловину і зменшення коливань тиску в арматурі (там накопичується газ); штуцер - для регулювання дебіту свердловини; робочий моніфольд - частина арматури між штуцерами і загальної викидний лінією, призначена для з'єднання двох викиді в один; допоміжний моніфольд - лілія, що з'єднує затрубний простір або насосно-компресорні труби і служить для подачі в свердловину повітря, газу та інших агентів при технологічних операціях.

Конструкція основних елементів арматури. Основна вимога в арматурі, це її абсолютна герметичність при високій міцності деталей, їх швидко і взаємозамінності.

Запірні пристрої. Застосовуються три типи запірних пристроїв: прямоточні засувки, крани, кутові вентилі.

Штуцер або дросель, призначений для підтримки заданого режиму роботи свердловин.

Колонні головки призначені для герметизації простору між спущеними в свердловину обсадними трубами. Залежно від конструкції свердловини застосовують різні типи колонних головок.

Стандартом передбачено кілька схем, що складають дві групи арматур, - на базі використання трійників і на базі хрестовин.

Трійникового арматуру рекомендується використовувати при низьких і середніх тисках. Трійникового арматуру з двострунною ялинкою рекомендують для свердловин, в продукції яких міститися механічні домішки.

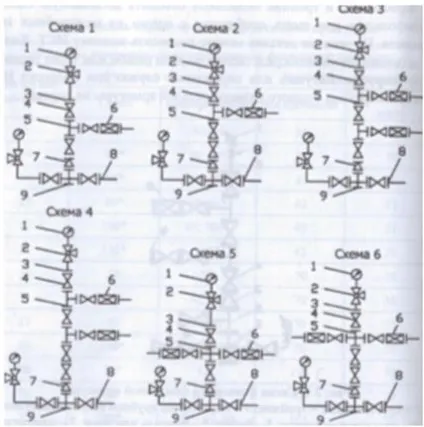

Мал. 3. Типові схеми фонтанної арматури: 1 - манометр; 2 - запірний пристрій до манометру; 3 - фланець під манометр; 4 - запірний пристрій; 5 - трійник, хрестовина; 6 - дросель; 7 - переводник трубної головки; 8 - у відповідь фланець; 9 - трубна головка.

Хрестова і трійникова однострунні арматури призначені для свердловин, в продукції яких немає механічних домішок.

Для середніх і високих тисків рекомендують застосовувати хрестову арматуру. Хрестова арматура значно нижче тройніковой, що полегшує її обслуговування. До недоліків хрестової арматури відноситься те, що при виході з ладу одного з відводів необхідно закривати нижню стовбурові запірний пристрій, а, отже, зупиняти свердловину. У тройніковой арматури з верхнім робочим відведенням при виході його з ладу можна закрити середню стволовую засувку і включити в роботу нижній відвід.
