Пристрій дриля

Гіпермаркет знань >> Технологія 5 клас >> Технологія: Пристрій свердлильного станка.Пріеми роботи на свердлильному верстаті

У навчальних майстернях школярі працюють на технологічних машинах, призначених для обробки різних матеріалів, зміни розмірів і форми заготовок. Прикладом такої машини є свердлильний верстат.

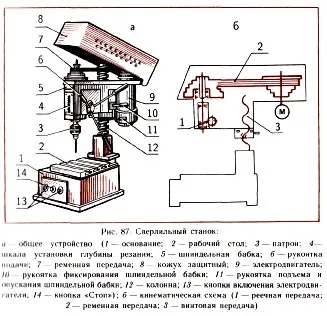

Свердлильний верстат, як і будь-яка технологічна машина, складається з наступних складових частин: двигуна, передавального механізму, робочого органу, органів управління. Передавальний механізм служить для передачі руху від електродвигуна до робочого органу, яким є свердло. Воно кріпиться патроні 3 (рис. 87, а), насадженому на обертовий вал - шпиндель.

Обертання від електродвигуна 9 до шпинделя передається за допомогою пасової передачі 7. Поворотом рукоятки подачі 6 патрон зі свердлом можна піднімати або опускати за допомогою рейкової передачі.
Па передньої панелі верстата розташовані кнопки включення 13 і виключення 14 електродвигуна. Вмикають верстат натисканням на одну з крайніх кнопок в залежності від необхідного напрямку обертання шпинделя. Вимикають верстат натисканням на середню кнопку 14 червоного кольору.
До основи 1 верстата нерухомо прикріплений вертикальний гвинт-колона 12. Поворотом рукоятки 11 можна переміщати шпиндельну бабку вниз і вгору вздовж гвинта-колони, а рукояткою 10 фіксувати її в необхідному положенні.
Для контролю глибини глухих отворів передбачена шкала 4.У залежності від матеріалу заготовки потрібна різна швидкість свердління. Для цього встановлюють необхідну частоту обертання шпинделя, перекидаючи ремінь пасової передачі на шківи різних діаметрів.
Перед свердлінням прибирають з робочого столу верстата всі зайві предмети. Заготівлю з накерненнимі центрами отворів закріплюють в лещатах. Свердло необхідного діаметра вставляють в патрон і закріплюють спеціальним ключем. Для перевірки правильності установки свердла короткочасно вмикають верстат (з дозволу вчителя). Якщо свердло встановлено в патроні правильно, його вістря при обертанні не описує коло. Якщо свердло встановлено з перекосом і спостерігається його биття, то верстат вимикають і закріплюють свердло правильно. Потім, повертаючи рукоятку подачі 6, опускають свердло і встановлюють лещата з заготівлею так, щоб керн збігся з вістрям свердла.
Вмикають верстат і свердлять отвір, плавно натискаючи на рукоятку подачі без ривків і великих зусиль. При свердлінні наскрізних отворів заготовку встановлюють на дерев'яний брусок, щоб не зламати свердло і не зіпсувати стіл верстата. При свердлінні глибоких отворів необхідно час від часу виводити свердло з отвору і охолоджувати його, занурюючи в ємність з рідиною, що охолоджує. В кінці свердління силу натиску на ручку подачі необхідно зменшити. Просвердливши отвір, потрібно, плавно повертаючи штурвал подачі, підняти шпиндель в крайнє верхнє положення і вимкнути верстат.
На підприємствах свердлильні верстати обслуговують Сверловщики. Вони повинні знати пристрій верстата, вміти його налагоджувати і обслуговувати, вибирати правильну швидкість свердління, вміти користуватися різними пристосуваннями для свердління, заточувати інструменти, розбиратися в кресленнях.
У цехах заводів застосовуються більш складні верстати, ніж ми тільки що розглянули. Це вертикально-свердлильні, ковальсько-пресове, багатошпиндельні верстати і верстати-автомати, що виконують без участі людини свердлильні операції за заданою програмою.

1. Працювати на свердлильному верстаті тільки з дозволу вчителя.
2. При роботі на верстаті робочий халат повинен бути застебнутий на всі гудзики, волосся прибрані під головний убір.
3. При свердлінні користуватися захисними окулярами.
4. Встановлювати свердло в патрон і заготовку в лещата, а також прибирати стружку зі столу слід тільки після відключення верстата.
5. Не відходити від верстата, не виключивши його.
6. Надійно закріплювати заготовку в лещатах, свердло в патроні і патрон в шпинделі.

ПРАКТИЧНА РОБОТА
Вивчення будови дриля. Свердління отворів на свердлильному верстаті
1. Уважно вивчіть конструкцію верстата по малюнку 87.
2. Запишіть у зошит основні характеристики верстата: кількість швидкостей обертання шпинделя, величину переміщення шпинделя, найбільший діаметр просвердлюваного отвори.
3. Огляньте станок і назвіть всі його основні частини.
4. Зніміть захисний кожух і ознайомтеся з пристроєм пасової та гвинтовий передач.
5. Замалюйте кінематичну схему дриля.

6. Заповніть в робочому зошиті таблицю:

7. Підберіть свердло потрібного діаметру і закріпіть його і патроні.
8. Закріпіть заготовку підвіски для стенду, ручки для совка \ о іяйственного, гачка для вішалки і ін. В лещатах.
9. Просвердлите отвори по розмітці.

• Свердлильний верстат, патрон, шпиндель, електродвигун, ремінна передача, рейкова передача, гвинтова передача, сверловщик.

1. З яких основних частин складається технологічна машина?

2. Назвіть основні частини дриля.

3. Які пристосування застосовуються під час свердління на верстаті?

4. Для якої мети служить ремінна передача?

5. У чому відмінність дриля від ручної електричної дрилі? У чому їх схожість?

6. Що станеться, якщо не усунути биття свердла в патроні?

7. За допомогою якої передачі можна опускати і піднімати шпиндельну бабку?

А.Т. Тищенко, П.С.Самородскій, В. Д. Симоненко, Н.П.Щіпіцин, Технологія 5 клас
