Пристрій димоходу для каміна правильні схема і розрахунок

Труба на даху будиночка, з якої неодмінно йде дим, - популярний сюжет дитячих малюнків, навіть якщо дитина росте в міських кварталах і ніколи не був у цій селі. Малюкам поки невтямки, а от дорослі знають (або зобов'язані знати), що пристрій димоходу для каміна має відповідати будівельним нормам, забезпечувати ефективну і безпечну експлуатацію вогнища. На жаль, великі дядьки, «самостройщікі» і недосвідчені в професії будівельники нерідко потрапляють в халепу, не приділяючи належної уваги цьому питанню. У нашій статті - короткий огляд найбільш поширених помилок при влаштуванні димаря і рекомендації, як їх уникнути.

Невірно обрана конфігурація камінної труби

Якщо розтопити камін важко, полум'я горить невесело, а частина диму потрапляє в приміщення - слабка тяга, причини треба шукати в неправильно обраної конфігурації димоходу. Причому сила тяги непостійна, вона може відчутно змінюватися в залежності від напрямку і швидкості вітру, інших погодних умов. Потрібно згадати, що обов'язковою умовою наявності хорошої тяги (і здорового мікроклімату в будинку) є наявність достатнього припливу свіжого повітря з вулиці. Полум'я спалює велику кількість кисню, камінна труба працює, як потужна витяжка. Сучасні ж віконні системи практично герметичні в закритому стані. До каміна рекомендується підвести окремий повітропровід з вулиці з можливістю регулювання. Або під час топки встановити віконну фурнітуру в режим мікровентиляції, відкрити кватирку.

Недостатня висота димоходу

Для хорошої тяги необхідно забезпечити достатню висоту камінної труби за двома параметрами:

• Загальна висота від колосникових грат до оголовка димаря на даху повинна становити не менше 5 метрів. Чим більше висота - тим сильніше тяга.
• Труба повинна підніматися над коником не менше, ніж на півметра за умови, що вона знаходиться від нього на відстані до 1,5 м. Якщо далі - відмітка визначається з урахуванням кута нахилу покрівлі.

Зверніть увагу, що потрібно враховувати також висоту розташованих поруч будівель

Димохід не можна об'єднувати під одним ковпаком з вентиляційними трубами. Якщо вони розташовані в одному блоці, вихід від вогнища слід підняти вище.

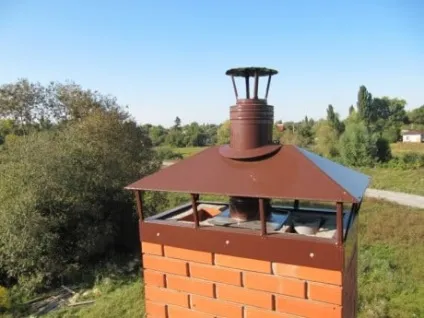

Таку конструкцію на будівельному сленгу називають «свічка». Якщо оголовок камінної труби не вивести за межі загального ковпака, крім слабкої тяги можливий зворотний закид диму в приміщення

Значне відхилення від вертикалі

Пряма вертикальна труба забезпечує найкращу тягу. Вигини, похилі і тим більше горизонтальні ділянки її погіршують. Якщо не вдається зробити димохід прямим, зміщення бажано зробити за допомогою похилих елементів, а кут вибрати не більше 45º. Норми все ж дозволяють влаштувати горизонтальну ділянку в місці підключення, але довжина його обмежена одним метром. Сума горизонтальних проекцій зсувів осей труб від рівня виходу з каміна до оголовка на даху незалежно від нахилу труб не повинна перевищувати 2 м. При цьому мінімальна висота димоходу (5 м) повинна бути збільшена на цю величину (суму проекцій).

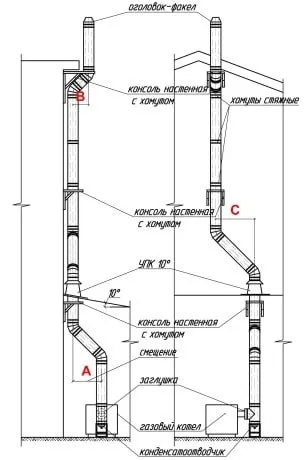

Сума зсувів горизонтальних проекцій вираховується незалежно від того, в якому напрямку відбувається поворот. Для випадку, зображеного на кресленні праворуч, зміщення нижньої і верхньої позначки труби щодо вертикалі складе А-В, але шукана нами величина - А + В

Неправильно визначено перетин

Перетин димоходу для каміна не повинно бути менше, ніж передбачалося, більше - будь ласка, але в міру. Визначити оптимальні параметри нескладно:

• Для заводського каміна потрібно просто зазирнути в інструкцію конкретної моделі. Такі каміни мають вихід круглого профілю діаметром від 150 до 260 мм.
• Розміри димоходу для каміна орієнтовно можна визначити виходячи з розмірів топки. Грубо: перетин труби круглого профілю має дорівнювати 10% площі дзеркала каміна (ширина порталу, помножена на його висоту). При більш точних підрахунках враховують форму димоходу (квадрат, прямокутник) і його висоту. Крім формул, можна скористатися графіками взаємозалежності показників.

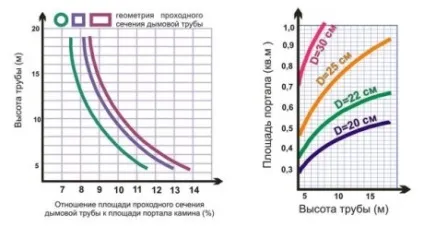

Графік зліва показує величину поправки при визначенні перетинів квадратних і прямокутних камінних труб по відношенню до круглих. Графік праворуч визначає діаметр димоходу для каміна по відношенню до площі порталу з урахуванням висоти димоходу

Якщо камінна труба цегляна, необхідно також зробити поправку на опір руху газів, що викликається нерівностями кладки. Залежно від того, наскільки акуратно вона виконана, перетин потрібно додатково збільшити на 5-20%.

Як поліпшити тягу без переробки димоходу

Чи можна поліпшити тягу, що не переробляючи димохід всередині будинку? Так, є три шляхи:

• Збільшити висоту димаря над дахом. Це може мати позитивний ефект при певному напрямку вітру, якщо труба знаходиться на значній (більше 1,5 м) відстані від коника.

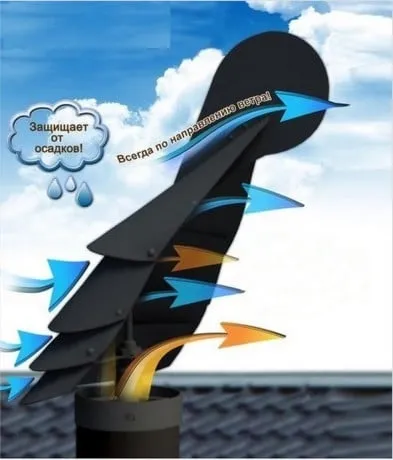

• Встановити на оголовок спеціальний димохідний флюгер. У штиль він ніяк себе не проявляє, але у вітряну погоду захищає від задування, перешкоджає виникненню зворотної тяги

Необхідно стежити за працездатністю поворотного вузла флюгера, він повинен вільно обертатися

• Встановити електричний димосос. Це помірною дорогий спосіб, але гарантовано ефективний.

Електричний димосос (даховий вентилятор) розрахований на роботу з газами, що відходять з температурою до 250 ° С, це відповідає штатному режиму горіння, але не більше. Потрібно пам'ятати про це обмеження і не перегрівати топку

Невірно вибраний матеріал для труб і неправильний монтаж

Властивості матеріалу для труб повинні відповідати умовам експлуатації. Для виготовлення камінної труби можуть бути використані наступні матеріали:

Цегляна кладка

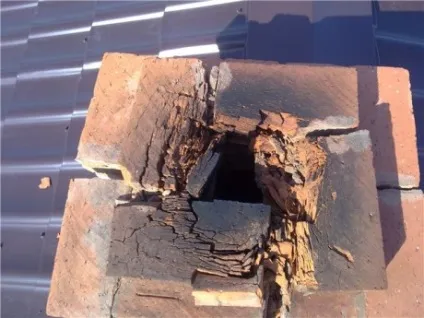

Традиційний і надійний варіант. Слід врахувати, що якість випалу повнотілої пічного цегли повинно бути високим. Особливо це важливо при підключенні до димоходу заводської топки тривалого горіння. В економному режимі температура вихідних газів невисока, через це в трубі може випадати конденсат. Недостатньо міцний і пористий цегла почне руйнуватися, швидше за все над дахом, де волога взимку буде замерзати.

Слабо обпалена цегла не підходить для влаштування димаря

Оптимальне рішення - змонтувати всередині цегляного каналу вкладиш з нержавіючої сталі.

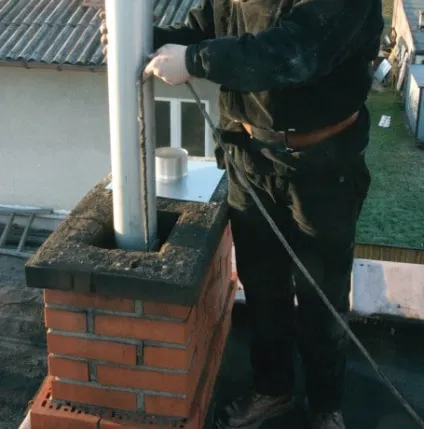

Сталевий вкладиш можна опустити в прямій цегляний канал як під час, так і після закінчення будівництва, це підходящий варіант при реконструкції будівлі

Вкладиш не повинен вільно бовтатися в кладці. Для цього його кріплять хомутами, якщо монтують разом із зведенням труби або постачають пружними елементами (як на малюнку), якщо вставляють після

Труби з нержавіючої сталі

Труби з нержавіючої сталі, одинарні та подвійні утеплені - найпопулярніший і доступний сьогодні вид димоходів. Не вимагають зведення фундаменту, швидко встановлюються. Однак помилкою деяких забудовників є вибір вироби виключно за ціною без урахування властивостей металу. Не всі види стали в повній мірі підходять для експлуатації з камінними топками. Жароміцними (робоча температура 700 ° С і вище) є марки AISI 304, AISI 309, AISI 316, AISI 321. Робітники температури марок AISI 430, AISI 409 починаються з 500 ºС. Максимальні температури, які сталь витримує протягом недовгого періоду часу, вище на 200-250 ºС.

Відходять гази в камінах з закритою топкою нагріваються до 200-500 ºС, відкритої - до 350-600 ºС. Однак ці дані справедливі лише до того моменту, поки вогнище топлять в штатному режимі, завантажуючи дрова не більш ніж треба і не перевищуючи обумовлений в інструкції час інтенсивного горіння. Любителі «раскочегарить» камін швидше і протопити пожарче цілком можуть довести температуру газів, що відходять на вході в димар до 1000 ºС. У міру просування по вертикальному димоходу вони помітно остигають, але перші півметра-метр можуть нагрітися дуже і дуже сильно.

Яку трубу вибрати для димоходу? Ідеальне рішення - сталь марки AISI 321. Вона, при відносно помірній ціні, володіє достатньою жароміцних, стійка до займання сажі, кислотостойкий. Труби цієї марки найкраще підходять і для газових камінів. Для вугільних (є й такі) бажано використовувати марку AISI 309, її жаростійкість вище, але і ціна більше. Якщо бюджет підтискає, конструкція димоходу для каміна може бути компромісною: перший від топки сегмент довжиною близько метра виконується з труби марки AISI 321 товщиною 1 мм, вище використовується менш дорога сталь, наприклад, AISI 409, товщину можна зменшити до 0,8 мм, якщо топити камін помірно. Потрібно пам'ятати, що такий димар може не витримати загоряння сажі і потрібно стежити за чистотою внутрішніх поверхонь труб, використовувати якісне паливо. Марка нержавіючої сталі для зовнішньої оболонки утепленій труби не має великого значення, а товщини досить в 0,5 мм.

Підключення утепленого димоходу до топки рекомендується робити через неутеплені ділянку довжиною 40-100 см, а також для запобігання його перегрів.

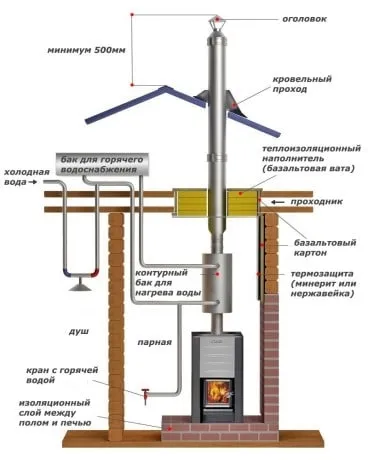

На ілюстрації - схема димоходу для каміна, виконаного з подвійною утепленій труби з нержавіючої сталі. Перегрів такого димоходу малоймовірний: неутеплені перехідник над топкою скидає сильний жар на початковій ділянці, а розташований вище водогрійний бак служить додатковим охолоджувачем

керамічні димарі

Повністю відповідають пропонованим для каміна вимогам, але коштують досить дорого, тому використовуються нечасто.

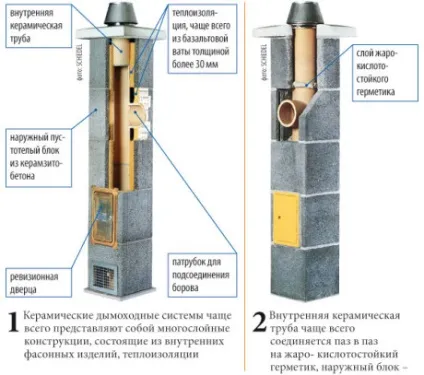

Модульні керамічні димоходи вельми надійні, але вітчизняні підприємства не поспішають налагоджувати їх виробництво, а імпортні дороги

емальовані повітроводи

Пару слів про емальованих воздуховодах, які продавці нерідко пропонують для камінів. Робоча температура таких труб не перевищує 500 ° С, максимальна - 650 ºС. Теоретично вони підходять для закритих топок, у яких в інструкції прямо дозволено використовувати димоходи з обмеженням температури в 500 ° С. Практично, при порушенні рекомендацій виробника і використанні з потужними топками, емальований труба може не витримати підвищеної термічної навантаження. У кращому випадку розплавиться покриття, в гіршому - сталь прогорить.

Порушення протипожежних норм

Описати всі тонкощі протипожежних заходів, що проводяться під час прокладання димоходу, в рамках короткої главки не вийде. Більш докладні матеріали є на нашому ресурсі, багато чого можна почерпнути з інструкції до заводської топці. Згадаємо про найбільш важливих моментах:

• Між камінної трубою і згорають конструкціями (перекриття, вихід на покрівлю) повинна розташовуватися протипожежна обробка, заповнена неспаленим матеріалом, для цих цілей підійде базальтова вата. Відстань від зовнішньої поверхні димоходу і дерев'яних конструкцій визначається типом каміна або печі і видом труби.

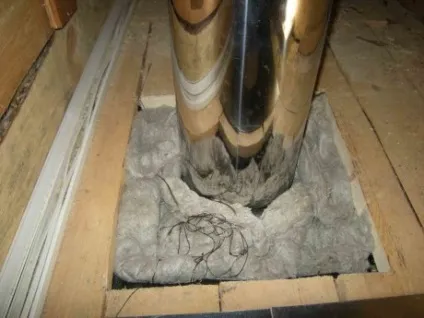

Димохід повинен бути надійно ізольований від горючих конструкцій

У будь-якому випадку воно повинно бути не менше 13 см для сендвіч-труб і 25 см для одинарних. Якщо пластини, що прикривають отвір, виконані зі сталі, на дерев'яні конструкції їх накладають через лист ізолюючого матеріалу (азбестовий картон, стекломагнезіт, ГВЛ).

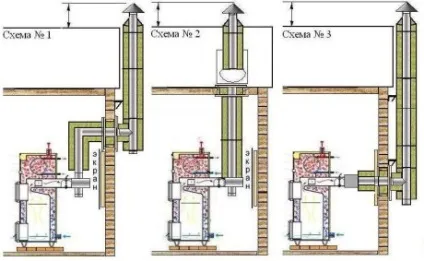

Протипожежна обробка повинна бути присутнім при проході як через горизонтальні, так і вертикальні конструкції

• Цегляний димохід замість оброблення ватою може мати потовщення до півтора цегли (38 см) з прокладкою з азбокартону або СМЛ в місцях проходу через конструкції, що згорають.
• Між камінної трубою і стінами з горючих матеріалів необхідно витримати певну відстань або встановити захисний екран.
• Важливо правильно встановити облицювання заводський камінної топки, виключивши її перегрів. Між стелею і внутрішнім простором облицювання повинна розташовуватися конвекційна камера, відокремлена теплоізоляційними екранами. В облицюванні і камері потрібно зробити вентиляційні отвори достатнього перетину.

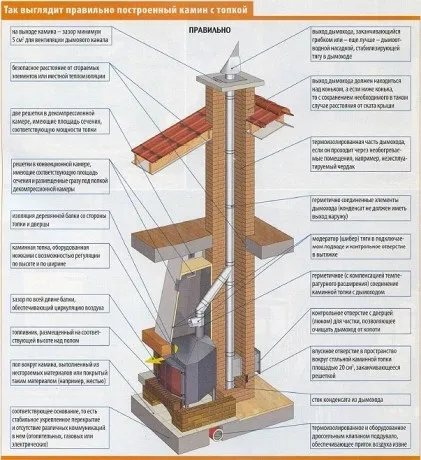

Приблизно так повинна виглядати конструкція димоходу і каміна, зібрана з урахуванням протипожежних требованійДимоход повинен бути надійно ізольований від горючих конструкцій

На закінчення відзначимо, що розрахунок димоходу для каміна і його монтаж - справа відповідальна і виконання цих робіт слід довірити кваліфікованим майстрам.
