пристрій бетононасосів
Сучасні бетононасоси здатні подавати будівельні суміші на сотні метрів по вертикалі і на тисячі по горизонталі. Як працює «серце» цих машин - насосний вузол? Пристрій і види бетононасосів для різних цілей можуть сильно відрізнятися, але всіх їх об'єднує одне: всі вони відносяться до насосів об'ємного дії. Тобто, нагнітання розчину здійснюється зміною або переміщенням робочого об'єму насоса.
Пристрій бетононасосів буває декількох видів:
Принцип дії, на якому засновано більшість бетононасосів - це принцип циліндра і поршня. Перші машини цього типу мали один циліндр, в якому переміщався поршень, поперемінно всмоктуючи розчин з подає бункера, і виштовхуючи його в бетонопровод. Перемикання потоку здійснювалося парою клапанів.
Два поршня, що працюють в протифазі, дозволяють не тільки вдвічі збільшити продуктивність агрегату, але і звести до мінімуму пульсацію тиску в напірному трубопроводі, зробивши подачу бетону рівномірною. В даний час найбільш поширений механізм потужних бетононасосів - поршневий з поворотним клапаном.
S-подібний шибер С-подібний шибер
Поворотний клапан (шибер) являє собою хитку трубу особливої форми, до нерухомого кінця якої приєднаний бетонопровод, а інший кінець, переміщаючись по дузі, підключається до циліндрів по черзі. В сучасних бетононасоса в основному використовуються три види шиберів:
• S-подібний (BSF),
• C-подібний (BRF),
• рок-шибер (RL).
Існують і інші типи шиберів:
• Шарнірний шибер, що відрізняється від згаданих вище, інший кінематикою і шарнірним соедіненіеніем з бетонопроводом;
• Шлюзовой - система плоских шторок,
• обертається плоский клапан.
Роторні (перестальтические) бетононасоси
Лінійний перистальтический насос
У бетононасоса з невисокими вимогами по продуктивності і дальності подачі застосовується перистальтический принцип нагнітання розчину. Насосний вузол являє собою еластичний шланг, по якому прокочуються притискні ролики. Ролики продавлюють розчин по шлангу в напрямку руху, нагнітаючи його в напірну лінію

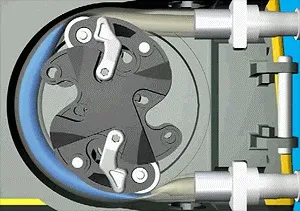

В сучасних бетононасоса використовується роторний насос з замінним еластичним рукавом, що працює за тим же принципом. Ролики такого насоса рухаються по колу, а шланг покладений на внутрішній поверхні барабана. Через сильний абразивного дії розчину рукав насоса зношується досить швидко і підлягає регулярній заміні.
Всмоктуючий або вакуумний патрубок приєднаний до бункера, а напірний або розвантажувальний - до бетонопроводу.
Шнекові або героторні
Шнековий або героторний насосний вузол застосовується в компактних бетононасосів і штукатурних станціях. В його основі лежить гвинтовий вал, який працює подібно шнеку.
На відміну від звичайного шнека робочий вузол героторного насоса являє собою пов'язану кручені пару «вал-обойма». Вал - це одно-або двухзаходная гвинт, а обойма має уздовж своєї осі порожнину в формі дво- або трехзаходного гвинта. Крок обох гвинтів збігається, але за рахунок різниці в кількості заходів, між ними утворюється система замкнутих порожнин, які при обертанні вала переміщаються уздовж осі разом з заповнює їх розчином.
Винятковий компактність шнекового вузла дозволила створити на його основі ручної бетононасос, що має розміри невеликої візки з бункером, електромотором і нагнітає вузлом.
Героторний бетононасос має обмеження щодо максимального розміру твердих частинок. Зазвичай це 6 - 10 мм. Тому такі пристрої застосовують для подачі штукатурних і інших сумішей, які не мають великих включень.
Пневмонагнітачі
Пневмонагнітач подає повітря під тиском в герметичну камеру і виштовхує розчин.
Може готувати бетонну суміш, шляхом завантаження в бункер компонентів з наступним перемішуванням.
Через високого тиску відноситься до небезпечних пристроїв.
діафрагмовий бетононасос
Принцип роботи Принцип роботи серця
Принцип роботи: рідина потрапляє в камеру, стінки стискаються, впускний клапан закривається, що виходить відкривається.
Діафрагмові розчинонасоси використовуються для подачі штукатурного розчину.
Висота подачі 35 метрів, дальність подачі 150 метрів.
Крупність піску не більше 5 мм.
За таким-же принципом працює серце. До речі, скорочення шлуночків управляється електрикою, управління відбувається з синусових вузлів. Якщо електричний сигнал проходить погано, або навпаки дуже добре (коротить), починаються хвороби серця, такі як блокада серця і тахікардія.
Електромотор також, наприклад через окислення проводів або замикань, починає гірше працювати.
