Пристосування для заточування свердел своїми руками

Працювати хорошим інструментом це зручно, ефективно і правильно! Сьогодні у нас корисна саморобка для дому та гаража - саморобний верстат для заточування свердел. Правильно заточити свердло представляє деякі труднощі без наявності досвіду. Причому свердла великих діаметрів (десь від 6мм) ще піддаються контролю заточки і, так-сяк, їх вдається заточити через якийсь час. Свердла малих діаметрів, особливо затребувані майстрами радіо та електронної техніки точити доводиться буквально на-дотик і під лупою і без застосування механізації використовуючи корундові брусочки. До речі, зовсім недавно ми публікували статтю "Саморобний верстат для заточування ножів" хто не прочитав, обов'язково прочитайте!

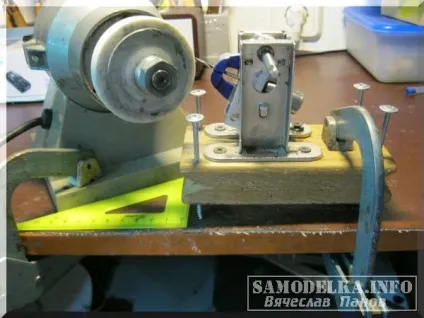

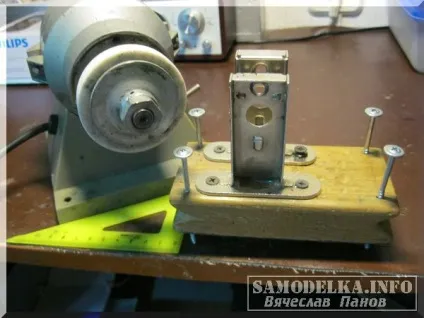

Використовуючи свої поклади неліквідів і провівши огляд інтернету я зібрав на швидку руку простеньке пристосування дозволили ув'язнити свердла від 2,0 до 6,0 мм без особливих зусиль. Подальше вдосконалення пристосування можливо і є завданням найближчого майбутнього. Загальний вигляд на фото 1 і 2.

Як, звичайно, відомо свердла по металу мають кут заточування при вершині 120 градусів. (Для дерева і м'якого металу менше). На фото видно жовтий кутник, що лежить між точилом і пристосуванням, що забезпечує цей кут, тобто свердло розташоване під кутом 60 гр. до робочого торця абразивного диска. Потрібний кут потилиці свердла забезпечується початковим нахилом свердла щодо диска.

Принцип роботи простий-Поворотом ручки розсовуємо губки і зворотним обертанням щось затискаємо, наприклад свердло.

Дані тісочкі піддалися доопрацювання. Заклепки були висвердлені і на ці посадочні місця були встановлені пластини і знову заклёпани довшими заклепками. Далі буде зрозуміло для чого це зроблено.

Свердло затискається в лещата так щоб ріжучі кромки лежали паралельно губкам.

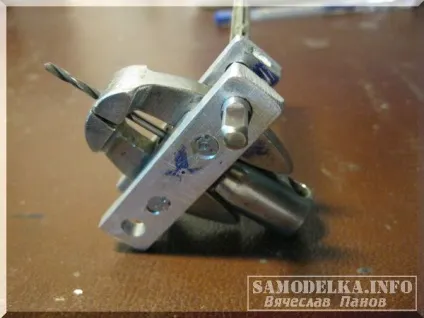

По краях пріклёпанних пластин свердлити співвісні отвори на одній відстані від центру і лежать на прямій перпендикулярній осі тісочкі (тобто і свердла). Через ці отвори буде проходити вісь на якій буде гойдатися поперемінно ця "гойдалка" при заточуванні однієї й іншої межі. При ідеальної розмітки качалки буде досягатися рівність різальних крайок при заточуванні.

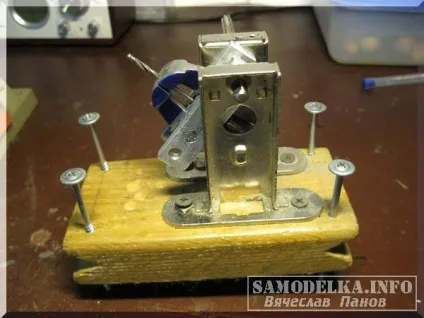

Гойдалка закріплена на стійках (підійшли корпусу врізних дверних клямок без нутрощів. У свою чергу стійки пригвинчені до дубової плашки. В ній же розташовані чотири опорні ніжки для настройки потрібної висоти.

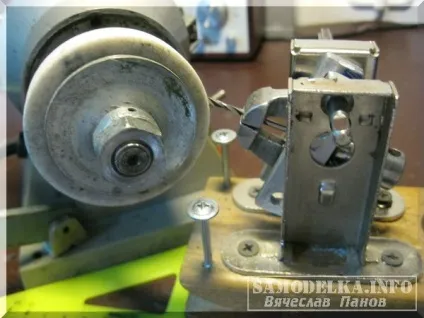

Гойдалка з свердлом розміщується між стійками на осі, вісь знімна.

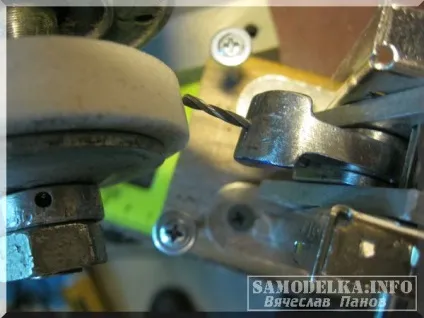

Заточка першої межі (губки зафарбовані синім маркером).

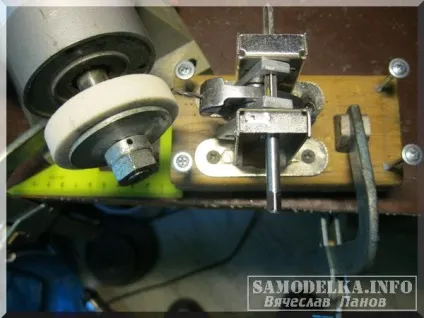

Заточка другий межі-качалка перевернута на 180 гр. (Зафарбовані сторону не видно). Вид згори цього вузла.

Готове свердло на фото нижче. Похибки, що виникли при роботі "на коліні" і старі зношені тісочкі не дозволили ув'язнити свердла від 1 мм. Тут показано заточене 1,5 мм свердло. При великому збільшенні видно різницю довжин різальних крайок (невелика, але є)

Пробне свердління міді показало практично хороший результат-працюють обидві ріжучі кромки (видно дві спіральки стружок).

На товстому оргсклі результат також нормальний.

Також видно дві спіральки стружки. Ідеально це пристосування повинно було б мати своє чавило на якусь спільну панелі разом з гойдалкою.
