Приставка до частотоміри вимірювач індуктивності

ПРИСТАВКА до частотоміри ИЗМЕРИТЕЛЬ індуктивності

Перше пришестя даного вимірювального генератора в сферу мого радіоаматорського інтересу відбулося під назвою «Генератор для котушок». Було необхідно в процесі виготовлення налаштувати пошукову котушку металодетектора «Tesoro Eldorado» ось модератор з сайту по виготовленню МД і запропонував форуму панацею в його «обличчі», не давши, правда, докладного керівництва по збірці, але запевнивши в повторюваності схеми.

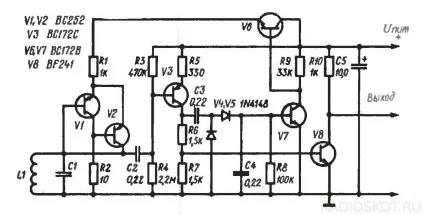

Принципова схема

Завантажити для збільшення

Для виконання вимірювань підключатися даний генератор повинен був до частотоміри. Складною схема не назве навіть початківець любитель електроніки, тому всі дружно приступили до збірки, але тоді зібрати вдалося одиницям причому з числа просунутих. Міняли транзистори, номінали резисторів і конденсаторів, але все якось без результату. Повторюватися схема не бажала. Запропонував схему наголошував на тому, що повторюють мало точно підбирається номінал електронних компонентів.

Коли з'явився варіант друкованої плати частково на СМД компонентах, які як відомо не складно придбати і з 1% допуском по точності номіналу - я не можу встояти перед спокусою. Зібрана схема відразу не запрацювала, а ось коли почав міняти транзистори беручи до уваги коефіцієнт посилення в бік збільшення, ставити неполярні конденсатори з числа термостабільних, та порадили на виході подстроечнік 1 кОм для регулювання рівня вихідного змінної напруги, що щось зрушилося з мертвої точки, але остаточного позитивного результату не отримав. Сила вихідного сигналу була мала, віртуальний частотомер комп'ютера видавати не стабільні покази. На тому тоді все і закінчилося.

А не так давно побачив знайому схему в дещо іншій інтерпретації, з докладним описом збірки і настройки, під назвою «Приставка для вимірювання індуктивності». Відразу стало зрозуміло, що її попередній варіант це невдала кастрація схеми. Необхідність виміру індуктивності пошукової котушки для зібраного металодетектора К-158 (варіант всім відомого «Пірата») зненацька не застала.

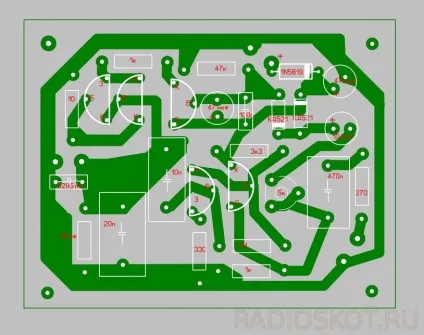

З огляду на попередній досвід, відразу допрацював запропоновану друковану плату під свої електронні компоненти, по суті ж, схема залишилася незмінною. Постійний резистор R8 номіналом 270 Ом замінив на підлаштування 5 кОм (для встановлення потрібної величини вихідного змінної напруги в інтервалі від 0 до більш ніж 5 вольт), резистор R9 і конденсатор С7 встановив як в схемі, а не як на запропонованої друкованій платі.

В цілому збірка даного варіанту клопоту не доставила, бо основні рекомендації збірки і настройки були тепер відомі:

• транзистори VT 1 і 2 виключно КТ326Б, VT3 краще КТ3107Г з коефіцієнтом підсилення понад 50, а VT4 потрібен КТ3102В з к / посилення виключно понад 150, VT5 також КТ3102В з к / посилення більше 50
• конденсатор С1 набирається з трьох (менше не вийде) загальною ємністю строго 25330 пикофарад. Допуск відхилення бажаний менше 0,5%, від цього залежить точність вимірюваної індуктивності. Всі конденсатори повинні бути з хорошим ТКЕ (термостабільні - тобто їх ємність повинна якомога менше залежати від зміни температури їх корпусу)
• після подачі напруги 12 В, не підключаючи котушки до гнізда Х1 заміряти напругу на емітер VT5 яке повинно бути рівним половині напруги, якщо відхилення велике, підібрати резистора R4. Струм споживання буде в межах до 20 мА - на виході має бути змінна напруга необхідне для виробництва вимірювання наявними частотоміром, наприклад для китайського частотоміра-конструктора воно становить 2 вольта (або трохи більше). Його рівень встановлюється підлаштування резистором R8.

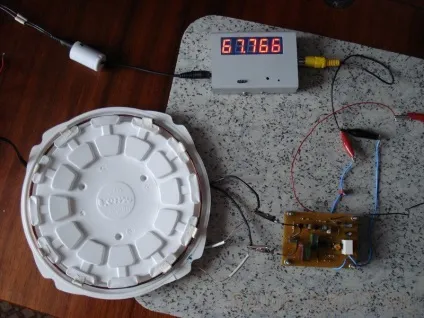

Підключення котушки проводиться якомога ближче до витків намотування, (минаючи сполучний кабель), з'єднувальні дроти приставки не більше 30 мм. Показник частотоміра в кілогерцах. Величина на фото прохідна, в результаті всіх маніпуляцій з котушкою (відмотування - домоткі) вона була отримана в розмірі 71,626 Гц.

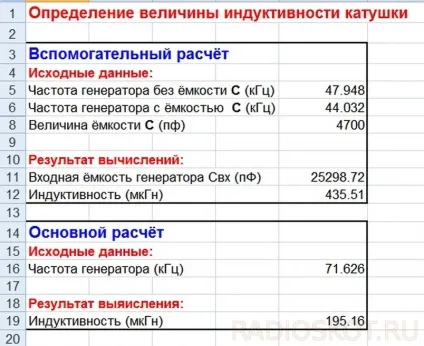

Результат виміру обробляється в програмці (програма в архіві, лист №10) - дані заносяться в розділі «Основний розрахунок» в графі «Вихідні дані», далі клацання курсором поза основними полів програми і отримуємо результат - індуктивність становить 195 мкГн. Перший розрахунок потрібно почати з заповнення розділу «Допоміжний розрахунок», для цього буде потрібно підключення паралельно пошукової котушці конденсатора ємністю понад 1000 пФ (краще 4500 пФ) фактичний номінал якого відомий з абсолютною точністю.

Універсальний LC генератор - схема
