Принцип роботи земснаряду, моделіст-конструктор

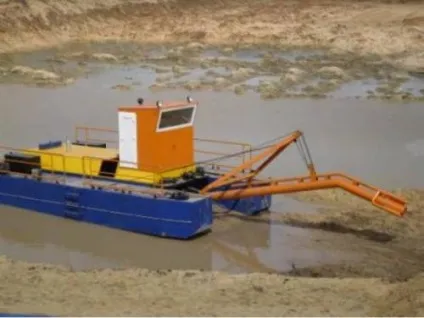

Землесосний снаряд - це землерийний транспортує агрегат з безперервним процесом роботи. Призначені дані пристрої для видобутку піску, доставки пульпи до місця скидання, підводної розробки порід і розчищення дна річок.
Найбільш поширеними вважаються наступні моделі землесосів: 300-40, 350-50Л 500-60, 1000-80 і 1500-100. Детальніше розглянемо основні вузли агрегату на прикладі землесосного снаряда 1000-80. Дана установка характеризується високою продуктивністю і потужністю. Головною частиною землесоса є приводний система, яка складається з мотор редуктора 3МП-125. Завдяки цим механізмам швидкість обертання варіюється від 12 до 18 об / хв.
Корпус снаряда має прямокутну форму і поділений перегородками на 10 відділень. Частина відсіків використовується як побутове приміщення. Спереду в корпусі зроблений виріз шириною 4,5 і довжиною 12,0 м, який призначений для підвісу рами грунтозаборного пристрою. Посередині корпусу розташоване машинне відділення. Там знаходиться насос водопостачання і система запуску. Землесос 1000-80 не є самохідним. Щоб легше було здійснювати буксирування, дно корпусу піднято до ватерлінії. Надбудова складається з металевого каркаса, який обшитий дерев'яними щитами. А над відділом управління передбачений люк. Через нього можна за допомогою крана підняти важке обладнання. Також на землесос передбачений реостат для регулювання роботи електродвигуна на 240, 260, 280 і 297 об / хв. Таким чином, полегшується запуск грунтового насоса. Для додаткової подачі води можна встановити ще два насоси.
Агрегат для забору ґрунту розташований на зварений рамі. Лебідка для підйому рами розташовується в носовій секції рами. Труба для всмоктування підвішується поперечним діафрагм рами. Верхня частина трубки з'єднується за допомогою сальникового компенсатора і гнучкого гумового шланга. Для розпушення грунту служить фреза, яка складається з шести гвинтових ножів.
У машинному відділенні передбачений ручний мостовий кран, розрахований на підйом 10 т. Також для підйому деталей до А-образної стрілі кріпиться два монорельса з катучимі кішками вагою по 5 тонн кожна. Щоб піднімати вантаж на борт, були передбачені два крана-укосини з ручними талями.
Процес вилучення ґрунту відбувається наступним чином: в грунтовий насос заливається вода і проводиться запуск головного двигуна разом з редуктором. За допомогою рамопод'емного механізму труба для всмоктування заглиблюється в землю. Далі, коли всі основні агрегати приведені в дію, у всмоктувальній трубі створюється вакуум. Потім, підтікаюча до грунтопріемніку вода, захоплює за собою частки земляний породи. Таким чином, гідросуміш переміщається по ґрунтопроводу до насоса. Далі суміш потрапляє на лопаті робочого колеса і викидається до корпусних секції ґрунтопроводу напору.
