Принцип роботи оптичного спліттера (1х4, 1х8)

Оптичний спліттер або, як його багато хто називає, дільник часто можна побачити в під'їзді багатоквартирних будинків. Він знаходиться всередині оптичної розподільчої коробки, яка є, як правило, на кожному поверсі. Незважаючи на свій досить простий і мініатюрний вид, він відіграє важливу роль в організації мереж зв'язку.

Зовнішній вигляд

Навіщо потрібен спліттер?

Оптичні пасивні роздільники призначені для поділу одного оптичного сигналу на N-ну кількість вихідних. при цьому забезпечуючи рівномірний розподіл потужності і ширину смуги пропускання між кожним окремим кабелем. Не дарма спліттер називають «оптичним перехідником» - з одного спліттера можна підключити до 64 абонентів. Таким чином, спліттер розділяє світлові потоки для економії волокон в кабелі і тому використовується провайдерами для підключення багатоквартирних будинків.

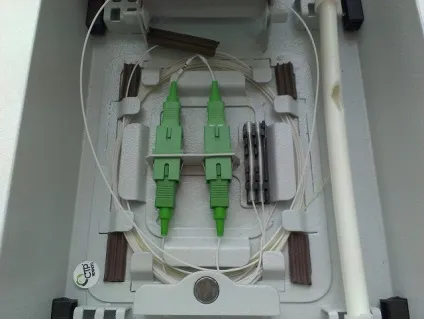

Оптична розподільча коробка, всередині якої розташований спліттер, на одному з поверхів в під'їзді житлового будинку:

Потрібно відзначити, що оптичні сплітери бувають і вуличного типу. Зазвичай в своєму найменуванні вони мають спеціальну літеру «J»

Оптичні сплітери 1х4, 1х8 - що це таке?

Розгадка цих цифр досить проста. Це кількість виходів (відводів, відгалужень) або, грубо кажучи, кількість волокон, яке буде присутній на виході з спліттера. При каскадному побудові мережі PON виділяються як правило 2 каскаду, рідше 3 все залежить від кількості абонентів, що підключаються на PON-порт.

Спліттер 1х4. Одне волокно вариться на чотири.

А тут вже зображений спліттер 1х16

Щоб підключити до мережі PON багатоквартирний будинок провайдер зазвичай використовує сплітери першого каскаду 1х16. Він встановлюється в орш (Оптичний Розподільчий Шафа). Зазвичай такий сппліттер один на цілий будинок і розташовується в підвалі. Відповідно, спліттер всередині нього має 16 розшитих волокон з магістрального кабелю, які далі можуть використовуватися по всьому будинку.

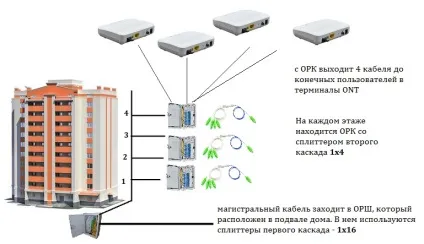

Далі йдуть сплітери другого каскаду 1х4 - це ті, які знаходяться в ОРК на кожному поверсі. У типовому будинку на поверсі розташовано 3-4 квартири, тому вибір 1х4 спліттера повністю виправданий. Дуже схематично це виглядає наступним чином:

Сам по собі, спліттер - пасивне мережеве пристрій. Це означає, що йому не потрібно живлення від електромережі, щоб передавати оптичний сигнал

Принцип роботи оптичного спліттера. практичний приклад

Припустимо, ми хочемо підключити один поверх з нашого будинку. Природно, для цього ми на кожному поверсі встановили оптичні розподільні коробки. Тепер наше завдання правильно провести монтаж оптоволокна всередині ОРК, а заодно зрозуміти - яку роль у цьому відіграє спліттер?

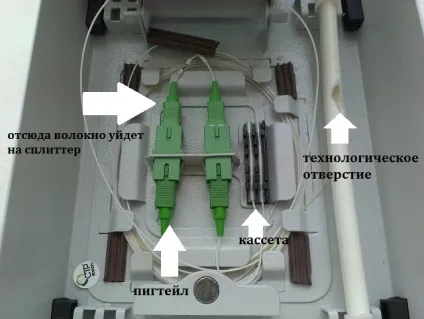

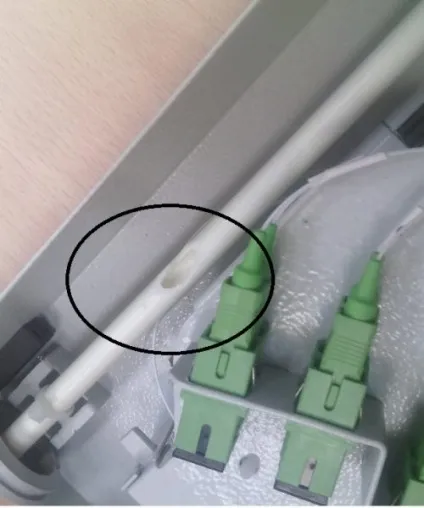

Кабель з підвалу (орш) заходить на поверх (ОРК) без оконечіванія, тобто звичайне волокно без будь-яких конекторів. Трохи розколупавши зовнішню оболонку міжповерхового кабелю всередині ОРК. (Це часто називають «технологічним вікном»). Дістаємо волокно.

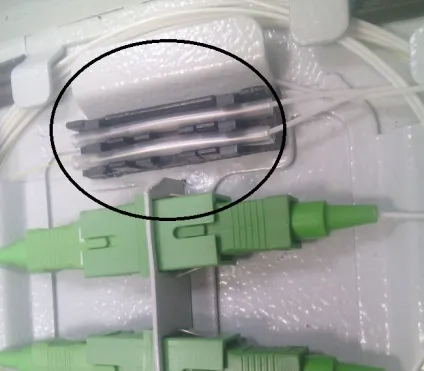

Далі волокно йде на касету, де відбувається зварювання (стик)

Після стику в касеті, з волокна у нас виходить так званий званий пігтейл, тобто це кабель оконеченний тільки з одного боку - в нашому випадку це спеціальний роз'єм SC. На практиці можуть використовуватися і інші типи роз'ємів (FC, LC). З іншого боку точно такий же роз'єм - з нього волокно вже йди на спліттер

Далі кабель з пігтейлу йде на оптичний спліттер 1х4 (в даному випадку). Там він розділяється на 4 волокна, власне саме в цьому моменті спліттер і виконує свою роботу.

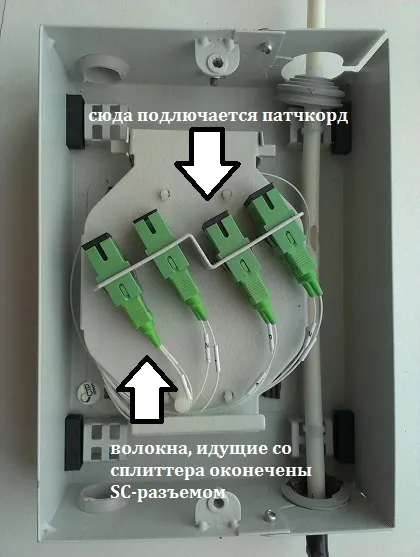

Після чого волокна знову (!) Йдуть на роз'єми SC, які закріплені у верхній частині ОРК.

Від них вже буде йти повноцінний патчкорд, який протягнуть до абонента і підключать в термінал (оптичний термінал, як правило)

Що в підсумку?

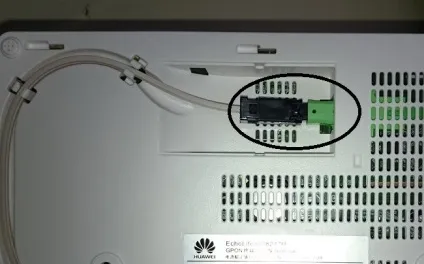

В кінці оптичного патч корду ставиться термінал (ONT) з таким же типом роз'єму, як і на сплітері в ОРК. Термінал, з одного боку, виступає в ролі такого собі медіаконвертера - приймає оптичний сигнал. З іншого - він вже як справжній роутер, який роздає Wi-Fi, має Ethernet-порти для підключення ПК або телевізійної приставки.
