Принцип дії штепсельних з’єднань

Вилки розетки і вилки працюють в парі. Тому незалежно від їх зовнішнього оформення, способу монтажу, установки та кріплення вони повинні відповідати один одному. Гнізда розетки і штифти вилки розташовуються просторово відповідними один одному (рис. 5).

Принцип дії штепсельних з'єднань

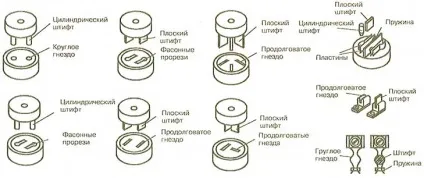

Малюнок 5. Варіанти зчленування штепсельних розеток і вилок

Для розеток з двома гніздами застосовуються вилки з двома штифтами # 151; контактами, для розеток з трьома гніздами # 151; з трьома штифтами.

До розеток з круглими гніздами йдуть вилки з циліндричними штифтами, до розеток з продовгуватими гніздами # 151; вилки з плоскими штифтами. Розетка з фасонними прорізами має комбіновані гнізда; до неї підходять вилки як з циліндричними, так і з плоскими штифтами. З цією метою в корпусі розетки зроблені фасонні прорізи, а до пластин # 151; нерухомим і зігнутим по формі штифтів # 151; пружинами притискаються пластини.

Штифти повинні щільно входити в гнізда, щоб забезпечувалося гарне електричне з'єднання і щоб вилки випадала з штепсельної розетки. У качанах з циліндричними штифтами це забезпечується так: штифт суцільний, але гніздо складається з двох деталей # 151; або стискаються пружиною, або пружних. У розетках для вилок з плоскими штифтами гнізда або самі пружинять, або стискаються циліндричної пружиною; один її кінець упирається в перегородку підстави розетки, інший тисне на контактну пластину. Для фіксації плоского штифта в ньому зроблено поглиблення, в яке заскакує опуклість, наявна в гнізді.

У штепсельних з'єднаннях завжди є оголені струмопровідні частини # 151; штифти вилок. Крім того, в побуті вилки часто виконують функції вимикача. Все це змушує конструкторів штепсельних з'єднань вживати належних заходів безпеки. Так, в штепсельних з'єднаннях для приладів, які потребують заземлення (занулення), при включенні вилки раніше входить в заземлений (занулённое) гніздо штифт і тільки після цього в гнізда входять робочі штифти. При вийманні вилки, навпаки, раніше відключаються короткі робочі штифти, а потім довгий захисний (заземлення, зануляют) штифт. Іншими словами, сама конструкція штепсельних з'єднань виключає можливість подачі напруги на прилад, якщо його корпус не заземлений (НЕ занулён). Щоб вилку можна було включити тільки правильно (тобто так, щоб «земля» потрапила на корпус приладу), кути, під якими розташовані гнізда, неоднакові, тому поєднати це штепсельне можна тільки одним єдиним способом.

На малюнку 5бзаземляющіе (зануляют) пружні пластини на вилці і в розетці розташовані збоку, а робочі гнізда поглиблені. Тому штифти входять в них після заземлення, а виходять раніше, ніж заземлення знято.

На малюнку 5в показана розетка з пристроєм, що оберігає від дотику до її контактам. Для цього гнізда закриті диском. При включенні вилку вставляють в отвори і повертають до збігу отворів з гніздами. Тільки після цього відбувається з'єднання. При вийманні вилки пружина повертає диск в початкове положення.

На малюнку 5г гнізда закривають шторками. Вилку вставляють в довгасті отвори і пересувають до центра розетки. Шторки ховаються під кришкою розетки, а штифти входять в гнізда. При вийманні вилки пружини повертають шторки у вихідне положення.

Принцип дії штепсельних з'єднань

Малюнок 6. Конструктивні елементи розеток, що роблять їх безпечними.

Треба відзначити, що постійні механічні навантаження, яким піддаються штепсельні з'єднання при кожному включенні і виключенні, ставлять їх у важкі умови експлуатації.
