Вирішив зробити прилад для перевірки якорів на короткозамкнені витки та інше. Стане в нагоді якщо вирішили відремонтувати колекторний двигун і перевірити чи правильно намотали. Дуже корисна річ і коли то в СРСР випускалася. Але тепер Днем з вогнем не знайдеш.

Не будемо вдаватися в складні формули, спробую пояснити на мигах, що зробив. Статтю розіб'ю на 2 частини. "Частина перша. Магнитопровод ». "Частина друга. Електрика". Потім поясню через що 2 частини.

Частина перша. Магнитопровод.

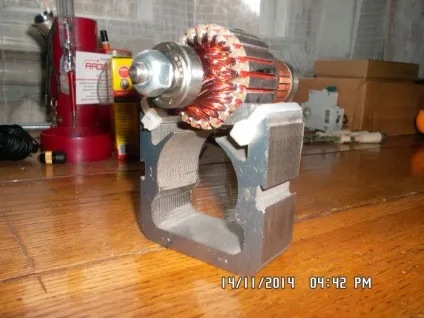

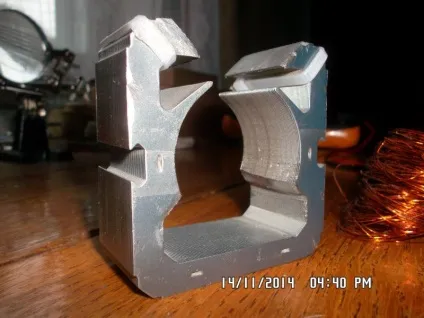

По-перше нам потрібен муздрамтеатр, або ж по іншому - статор від двигуна пилососа. Потім нам потрібно вирізати в одній його стороні частину під кутом 90 градусів, Куди буде лягати сам якір для перевірки. Можна болгаркою, пилою, ложкою - як кому зручніше.

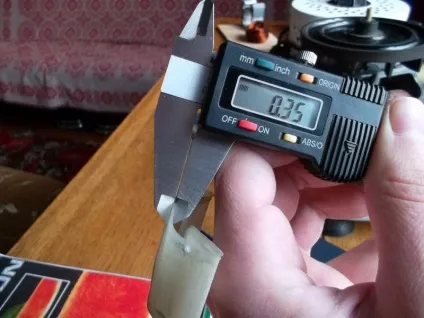

Потім, нам потрібно створити майданчик для намотування котушки. Багато пишуть, що потрібно взяти електрокартон, який то ще -тон, але у мене його немає і в найближчі 50 кілометрів в окружності він не намічається, Купити ніде. А значить потрібна альтернатива. Пам'ятайте, коли ремонтують двигуни мотоциклів і автомобілів і немає прокладки - її раніше вирізали з папки «Справа №». Ось і ми так і зробимо, але потрібно мати на увазі - папка груба, нам зійде і обкладинка зошити. Був у мене схожий муздрамтеатр і там був електрокартон, але трохи вже ніж потрібно. Але ж нам досить заміряти товщину і приблизно підібрати. Аби була прошарок між дротом і самим статором.

Електрокартон від іншого двигуна, але в який вкладалися колись обмотки.

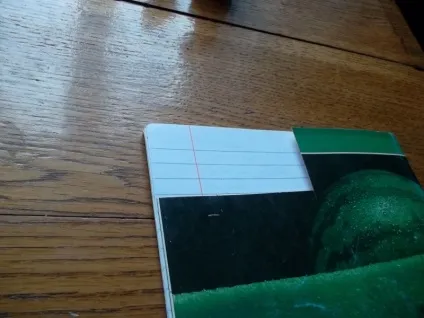

і обкладинка зошити

І наметовому в один шар на магнітопровід, скріпивши вся справа скотчем:

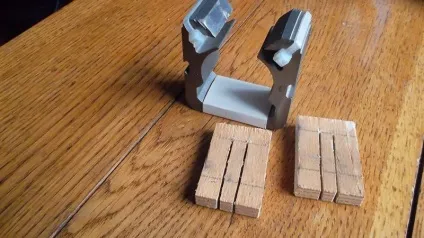

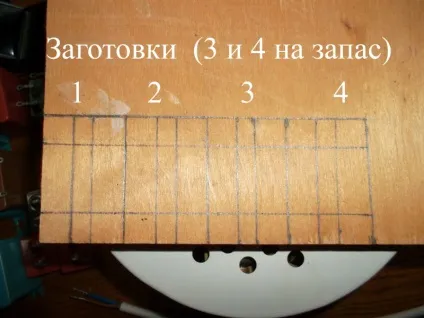

Потім нам потрібні щоки, щоб провід упирався по сторонам і у нас вийшла повноцінна котушка. Вирізаємо їх з фанери, попередньо розрахувавши розміри.

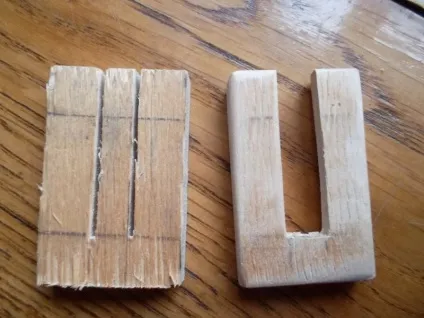

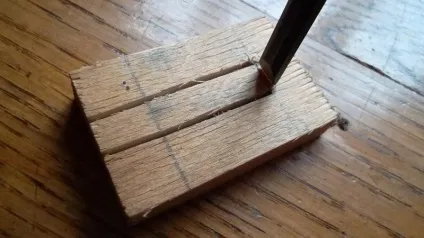

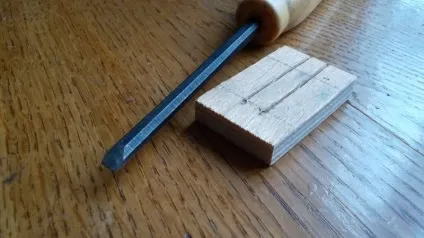

І вибираємо стамескою зайве. Можна трохи зачистити на наждаку.

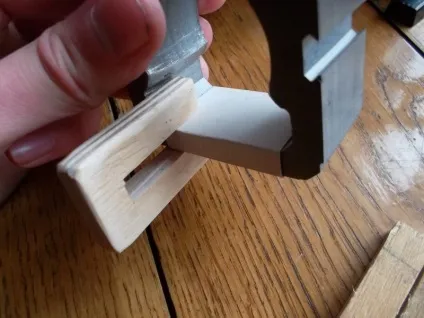

Не забуваємо врахувати кут статора і підганяємо тим же наждаком - невеликий кут на самих щічках

Бажано щоб самі щічки, ставали туго на муздрамтеатрі.

Якщо немає, беремо зошит і відрізаємо за розміром щічок шматочок листа і наметовому з проклеюванням. Поки стінка не стане більш менш туго.

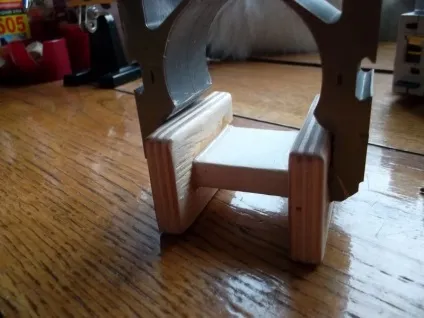

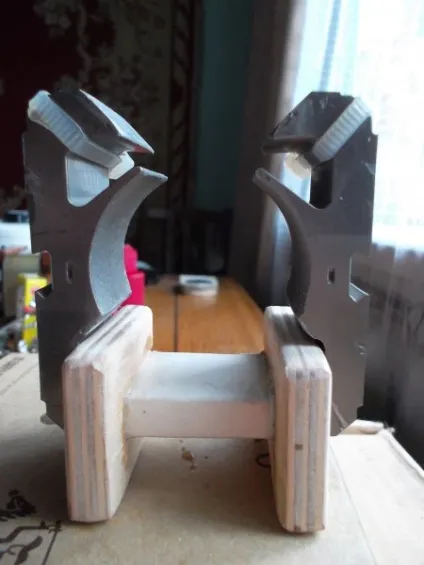

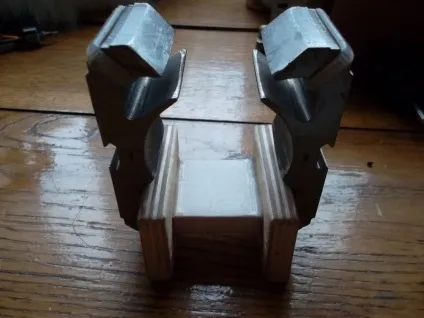

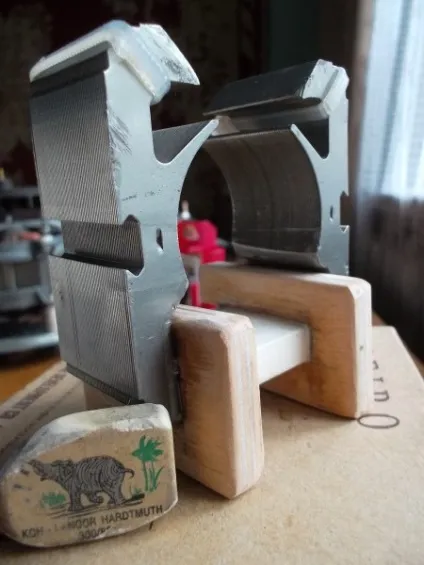

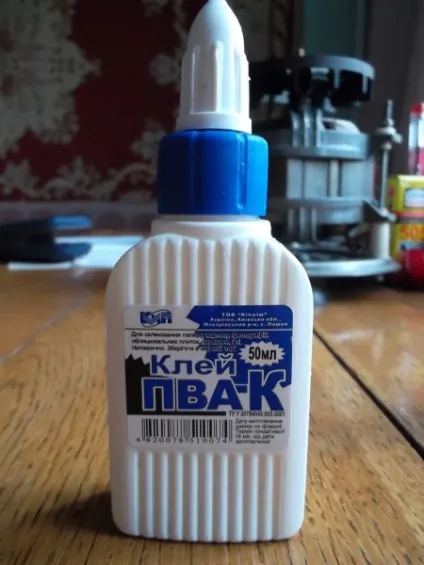

Вставляємо щоки і проклеюємо клеєм. У мене пішло мало не пів пачки ПВАКа. Клеїв і заливав його близько десятка разів. На наступний ранок все було готове.

Ось і все по частині муздрамтеатру.

Частина друга. Електрика.

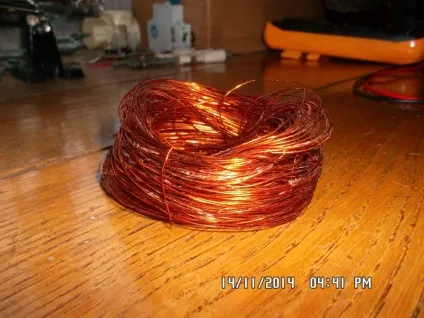

Почнемо. Нам потрібна дріт. Я знайшов у себе, колись змотану з кінескопа від старого телевізора дріт. опір мені відразу здалося недостатнім - всього 13 Ом, діаметром 0,4 при довжині дроти, як я потім вирахував 93м. 1 мм.квадратний мідного дроту витримує 3,2 -3,5 ампера. У нас, якщо половину витримає, вже буде щастям, нам цього повинно вистачити. Я так думав.

(За розрахунками (число витків = 50 / S * 220в) на цьому сайті, вирахував потрібну кількість витків, вийшло 660. Але мені не сподобалося, що це може бути застосовано до всіх толщинам проводів! Як так. Сайт начебто хороший, але в розрахунках я засумнівався . иил я щось не так зрозумів.)

Але потім, мене почали долати сумніви. Хоч я і не електрик але вс еже, як відомо з закону Ома (тут I = U \ R) - якщо ми подамо 220 Вольт на провідник з опором дроту 13 Ом, то по ньому потече струм десь 16 А. Дріт ж наша витримує де то 1,25А. Коротше, вона просто пихне і вивітриться через кватирку. Думав думав і списавши інше на чудодійну магнітну насиченість сердечника і індуктивність (накопичувальні енергії) самої котушки, про які я мало знаю, але вирішив мотати. Зрештою спроба не тортури. І будь-яка, нехай навіть провальна спроба - урок, для тих, хто хоче вчитися.

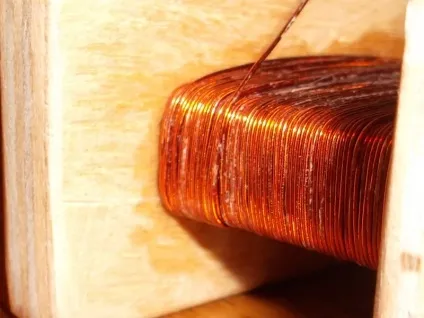

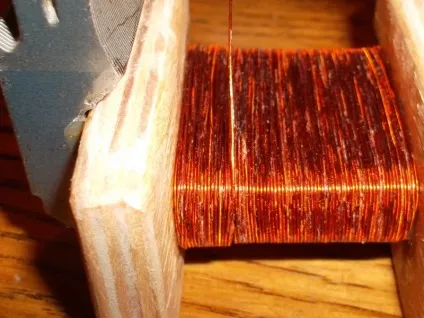

Мотав я близько 4-5 годин. Виток до витка, старанно. Все менше вірячи в успіх. Вийшло близько 800 витків.

Закінчивши, ліг спати і залишив на ранок.

Сьогодні перевірив. Поставив тестер і амепрметр в потрібні режими для взяття показань.

20 Вольт - близько 1 Ампера

50 Вольт - 2 Ампера

І ризикнувши, зрозумівши, що мав рацію вчора - подав сто вольт:

100 Вольт - 4,5 Ампера.

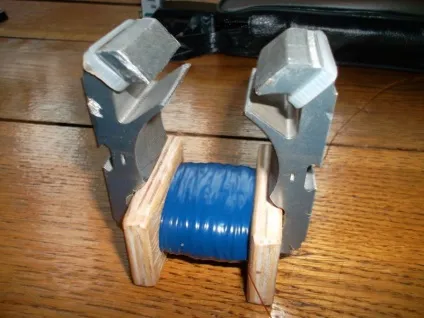

Так про які 220 мова? Вона точно «вивітриться», цей дріт.

Не забули скільки повинно було бути? Не більше 1,25А, а тут 4,5 А тільки при 100 Вольтах. Експеримент увінчався димом з під ізоляційної стрічки, плавленням дроту і повним провалом. Але краще так, ніж сидіти і дивитися у вікно з п'яною пикою, гупаючи безпробудно.

А тепер про Частинах. Частина «Магнитопровод» - повністю придатна до втілення в життя. А ось що стосується частини «Електрика» - думаю тут помилка полягала в тому, що потрібно підвищити опір - іншими словами, взяти стільки дроту, щоб витримала 220 Вольт.

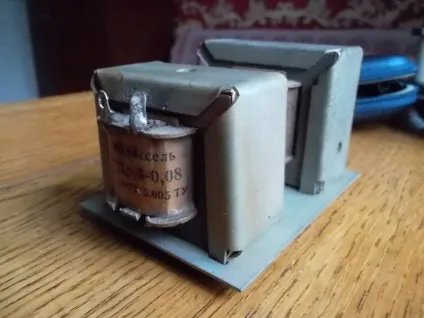

Відповідний донор вже є, який то старий дросель від телевізора опором 240 Ом, діаметром дроту - 0,08 мм. Думаю витримає. А може ні. Так що далі буде.
