Вуличний доводчик для дверей установка, регулювання

Доводчик - це пристрій, що забезпечує плавне закриття дверного полотна. Свою роботу механізм виконує автоматично за рахунок здавлювання пружини, що лежить в його основі. У міру припинення тиску на двері спіраль розправляється і повертає її в початкове положення.

Типи доводчиків принцип дії

Дверні механізми мають власну класифікацію, оскільки розрізняються за видами, способом монтажу і докладав зусиль.

За типом установки вуличні доводчики для дверей підрозділяються на три види:

Верхні, які кріпляться до верхньої частини стулки.
Підлогові, монтовані в підлогу.
Приховані, що закріплюються всередині рами.

Прихований доводчик для дверей

Верхній доводчик для дверей

Підлоговий доводчик для дверей

Зусилля тяги механізму підлягає вимірюванню за нормативом EN 1154. За рівнем навантаження пристрій потрапляє в діапазон EN1 - EN7. Користуються цими критеріями так: для широких важких стулок купують доводчик з найбільшим значенням EN. І навпаки, вузьке полегшене полотно вимагає закриває механізму з маленькими показниками. Існують варіанти універсальних пристроїв, де після букв стоїть діапазон регулювання зусилля. Обходяться такі моделі недешево, але свою роботу вони виконують краще.

Крім того, асортимент доводчиків для вуличних дверей класифікується за типами:

Шарнірні з 2-колінної тягою - довговічний важільний варіант, недоліком якого є низький рівень захисту від хуліганів. При розташуванні на зовнішніх дверях його неважко зіпсувати.
Підлогові доводчики. Цей варіант підходить маятникових дверей і полотен з одностороннім відкриттям. Пристрій залишається невидимим, але функціонує справно.
Автоматичні закривають механізми. Притискне зусилля передається за допомогою ковзання важеля по каналу. «Автоматика» вважається кращим пристроєм для зовнішніх дверей. Для якісної роботи його рекомендується оснастити магнітним фіксатором.

Варіанти установки доводчиків

Принцип дії доводчиків однаковий. У процесі відкриття дверей рухається шестерня спрямовує зусилля на зубчасту рейку, яка знаходиться в металевому циліндрі. Рейка провокує рух поршня, який в свою чергу штовхає пружину і стискає її. Поки переміщається поршень, масло перетікає між камерами, чинить опір і уповільнює хід дверного полотна.

У момент зникнення тиску спіраль розтискається і штовхає поршень назад. Масло знову рухається між частинами механізму, в результаті чого закриттю сповільнюється і полотно примикає до каркасу плавно.

Таким чином, на швидкість руху двері і зусилля впливають кілька факторів:

Потужність пружини.
Легкість ходу шестірні.
Плавність і швидкість руху рейки і поршня.
Ступінь в'язкості масла. При зимових негативних температурах посилюється в'язкість речовини, від чого воно гірше перетікає. У спекотну погоду плинність підвищується, і двері закриваються занадто швидко.

Щоб вуличний доводчик на дверях працював справно, його слід регулювати щосезону. Змінюється в'язкість масла - основна причина налагоджувальних робіт.

Як вибрати доводчик для дверей

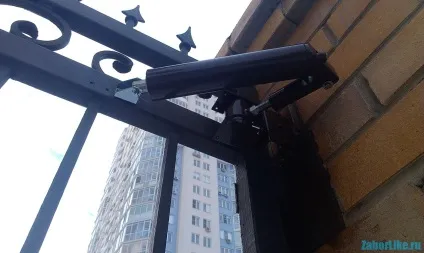

Навісний доводчик для хвіртки

Перш ніж відправлятися за покупкою закриває механізму, господар повинен визначитися з його критеріями. Європейським стандартом EN 1154 встановлено 7 градацій доводчиків, певних по величині закриває зусилля. Як згадувалося вище, підбираються вони на підставі маси дверного полотна і його розмірів.

Використовуємо сітку стандартів наступним чином. Якщо ширина нашого полотна складає 900 мм, а важить - 70 кг, з закривають функціями найкраще впорається доводчик розміру EN-4. Для зручності користування деякі виробники механізмів розробили діапазон можливостей. З якою величиною зусилля ставити доводчик, господар вирішить, спираючись на особливості монтажу.

Якщо вподобана модель підходить вам по градаціях EN, треба запитати у продавця можливість вуличної експлуатації. Непереносимість пристроєм перепадів температур говорить про непридатність його зовнішнього використання. Вся справа в маслі, міняє в'язкість в різних умовах. Допустимий діапазон температур прописаний в техпаспорті вироби.

Таблиця підбору класу доводчика в залежності від ваги і ширини полотна

Захистити двері від удару по стінах, а людей - від травматизму допоможе регульований гідравлічний демпфер. Пристрій не допускає різкого розорювання дверей, створеного сквозняком або людиною, докладати надмірних зусиль.

Опція «затримка закривання» буде корисною, якщо через двері періодично проносять вантажі. Потік людей в цьому випадку не повинен бути більшим. Ще одна корисна функція - Hold-Open, або фіксація відкритого положення. Якщо вам періодично потрібно залишати двері навстіж, і ви станете це робити примусово, механізм зіпсується. Але якщо оснастити двері пристроєм з функцією Hold-Open, експлуатація вироби триватиме завдяки механічної або електромагнітної клямці. «Механіка» спрацьовує в той момент, коли кут відкривання дверей перевищує 90 °. Знімають засувку, потягнувши полотно в сторону замикання. Вироби з електромагнітними клямками утримують двері при наявності струму. Розблокування дверей відбувається в міру розривання ланцюга.

Установка вуличного доводчика своїми руками

До дверних закриває механізмам зазвичай додається інструкція з шаблонами для монтажу. В цьому випадку вам залишається вибрати клас зусилля по вазі і ширині полотна і визначитися з місцем кріплення пристрою - косяк або безпосередньо дверне полотно (залежить від сторони, в яку відкривається вхідні конструкція).

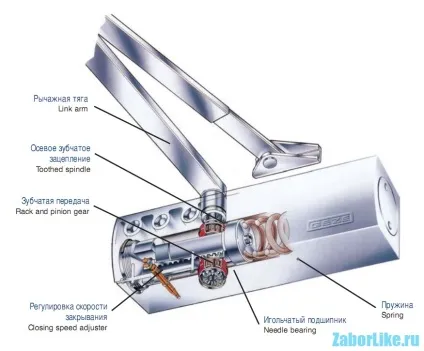

Пристрій дверного доводчика

Розглянемо, як встановити корпус доводчика на полотно.

Докладаємо шаблон і фіксуємо скотчем. Потім робимо кернером розмітку точок під отвори і свердлимо їх електродрилем.

Встановлюємо корпус закриває механізму за допомогою саморізів і перевіряємо орієнтир регулювальних гвинтів.
Фіксуємо кронштейн (лапку) важеля. Спосіб кріплення визначає клас по зусиллю. Ретельний огляд важеля показує, що він складається з цільної і складовою половинок. Складова частина має ще дві половинки, об'єднані різьбових з'єднань. Різьба регулює довжину важеля плеча. Цільне плече зводимо з корпусом, складене - з лапкою.
Вибираємо плече, яке буде розташовуватися перпендикулярно щодо дверного полотна. При наявності засувки виставляємо незбиране плече, дотримуючись кут 90 °. В іншому випадку під прямим кутом закріплюємо збірне плече. Регулюємо положення довжиною важеля з різьбленням (в міру необхідності подовжує або укорочуємо).
Зводимо кінці половинок важеля, притискаючи їх до клацання. Пристрій важеля може бути і іншим, але принципи монтажу всіх доводчиків подібні.

Занадто глибокий дверний проріз не дозволяє розміщувати «лапку» на рамі конструкції. Тому деталь кріплять на монтажний куточок, або пластину. До доводчику подібна фурнітура не постачається, вона продається окремо.

Регулювання дверного доводчика

Монтаж закриває пристрої - півсправи. Для повного задоволення господарських потреб доводчик потрібно правильно відрегулювати. Швидкість закривання дверного полотна налагоджували за двома діапазонами. Маркування гвинтів і розташування в різних моделях відрізняються, але цей момент прояснює інструкція. В цілому регулювання скрізь однакова, так що розібратися нескладно.

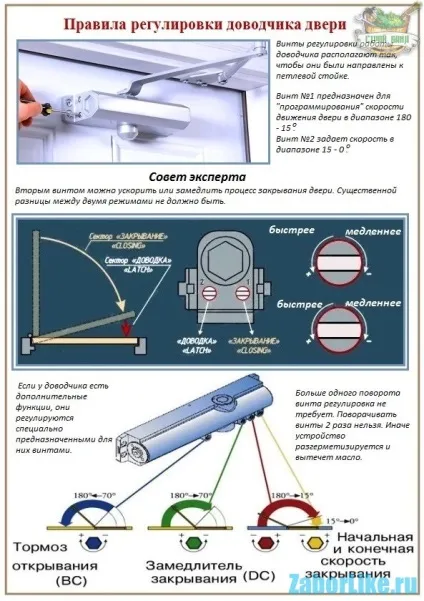

Правила регулювання дверного доводчика

Доводимо механізм до закритого стану шляхом обертання відповідного гвинта. Сила і швидкість роботи пристрою залежать від масивності дверей і наявності замка з засувкою. Проте, швидкість руху двері не повинна істотно відрізнятися від початкового ходу.
Виставляємо прийнятну швидкість до кута 15 °, що утворюється при повністю відкритому положенні. Спостерігаємо, як рухаються двері. Різкості, зупинок і ривків бути не повинно.
Обертаємо регулювальні гвинти плавно, не допускаючи поломки механізму або псування корпусу.

Первісну навантаження пружини доводчика підвищують у міру необхідності в збільшенні зусилля закривання дверей. Для цього користуються спеціальним гвинтом.

Поради по експлуатації доводчика

Щоб закриває механізм не вийшов з ладу передчасно, чи не збільшуйте швидкість зачинення дверей вручну і не блокуйте відчинені двері шляхом підпірки полотна важким предметом і прив'язкою ручки. Якщо відкритий вхід необхідний на тривалий час, від'єднайте систему важеля.

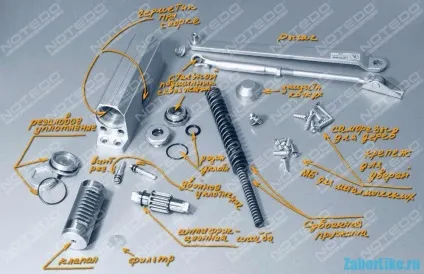

З чого складається доводчик?

Правильність роботи доводчика залежить від якості установки дверей. До початку монтажу корпусу перевірте полотно на предмет розхитаності, перекосу, провисання в петлях. Положення замків і засувок контролюйте в ході експлуатації. Не дозволяйте дітям кататися і виснути на дверях, попередьте домочадців, щоб не вішали на дверну ручку сумки.

Для легкого ходу доводчика хоча б раз на рік змащуйте шарнірні вузли пристрою змазкою. Регулюйте механізм кожне півріччя, якщо йому доводиться приймати на себе прямі сонячні промені і атмосферні опади. Ідеально буде передбачити захист доводчика ще на етапі монтажних робіт.
