Прилад для перевірки частоти кварців
ПРИЛАД ДЛЯ ПЕРЕВІРКИ частоти кварцу
Приводом для створення цього приладу послужило чимала кількість накопичених кварцових резонаторів як куплених, так і Випаяв з різних плат, причому на багатьох були відсутні будь-позначення. Подорожуючи по безкрайніх просторах інтернету і пробуючи зібрати і запустити різні схеми кварцових тестерів. було вирішено придумати що-небудь своє. Після багатьох експериментів з різними генераторами як на різних цифрових логіках, так і на транзисторах, зупинив вибір на 74HC4060, правда усунути автоколебания теж не вдалося, але як виявилося при роботі пристрою це не створює перешкоди.
Схема вимірювача кварців
За основу пристрою взяті два генератора CD74HC4060 (74HC4060 не було в магазині, але судячи по даташіту вони ще «крутіше»), один працює на низькій частоті, другий на високій. Найбільш низькочастотними які у мене були, виявилися вартові кварци, а найбільш високочастотний виявився негармоніковий кварц на 30 МГц. Генератори через їх схильності до самозбудження було вирішено перемикати просто коммутіруя напруга живлення, про що индицируют відповідні світлодіоди. Після генераторів встановив повторювач на логіці. Можливо замість резисторів R6 і R7 краще встановити конденсатори (сам я не перевіряв).
Як виявилося, в пристрої запускаються не тільки кварци, але і всякі фільтри про двох і більше ногах, які з успіхом і були підключені до відповідних роз'єми. Один «двоногий» схожий на керамічний конденсатор запустився на 4 МГЦ, який після був з успіхом застосований замість кварцового резонатора.

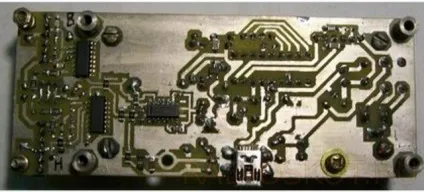

На знімках видно, що застосовані два види роз'ємів для перевірки радіодеталей. Перший зроблений з частин панельок - для вивідних деталей, а другий представляє фрагмент плати приклеєний і припаяний до доріжок через відповідні отвори - для SMD кварцових резонаторів. Для виведення інформації застосований спрощений частотомер на мікроконтролері PIC16F628 або PIC16F628A, який автоматично перемикає межа вимірювання, тобто на індикаторі частота буде або в кГц або в МГц.
Про деталі пристрою
Налаштування приладу
