Щоб почати дивитися цифрове телебачення недостатньо купити обладнання і оплатити пакет. Потрібно ще витратити чимало часу і сил на те, щоб встановити і відрегулювати антену на відповідний супутник. Найпростіше викликати майстра, який робив це вже багато разів, але можна спробувати і самому. Щоб зробити все правильно, краще прислухатися до порад тих, у кого є досвід в цій справі. Професійні майстри воліють використовувати прилад для якісної настройки супутникових антен від Триколор, він значно економить час.

Прилад для настройки супутникових антен триколор принцип роботи

Способи калібрування обладнання

В даний час існує декілька методів регулювання «дзеркала» цифрового мовлення на телеспутнік Eutelsat 36B:

  1. За допомогою переносного телевізора і приймача - досить трудомісткий процес, доводиться носити з собою обладнання і кабель.
  2. Використовуючи механічний індикатор сигналу Sat-Finder - оптимальний, але не завжди точний варіант, тому що механіка підпадає під вплив радіохвиль.
    Прилад для настройки супутникових антен триколор принцип роботи
  3. Автоматичним Satfinder GTP - найпростіший і точний метод, але прилад для якісної настройки на супутник Триколор коштує не дешево.
    Прилад для настройки супутникових антен триколор принцип роботи

Переносний телевізор і приймач

У першому випадку процес налагодження залежить від обладнання, яке входить в комплект при підключенні до Триколор ТВ. Його популярність обумовлена ​​доступністю. Якщо у вас є невеликий переносний телевізор, і супутникова тарілка встановлена ​​в легкодоступному місці, тоді калібрування пройде швидко і легко.

Однак, частіше за все справи йдуть інакше. Крім телевізора і передавача доводиться переміщати з собою багатометрові подовжувачі, драбину. Ризикувати здоров'ям, якщо конфігурація проходить в дощову або снігову погоду, а телерадіотарелка розташована вкрай незручно.

Суть цього методу така, що підключення обладнання відбувається так само, як при звичайному його використанні. З тією лише різницею, що антену до тюнера приєднують спеціальним Настроювальна кабелем. а не тим, який використовується зазвичай. Після приєднання, можна включати обладнання в мережу і виставляти потрібні параметри в передавачі. Далі залишилося тільки коригувати установки телесигналу з відповідним телеспутніком по екрану телевізора. У такого методу є ряд недоліків:

  1. Для техніки потрібно електрику, а значить, може знадобитися не один метр подовжувача електропроводи.
  2. У зимовий час або в негоду електроніка може перегоріти через сильний холоду або підвищеної вологості.
  3. Якщо тарілка встановлена ​​на даху, то проблематично буде зміцнювати там телевізор і ресивер.
  4. Дуже довго проходить настройка. Це не зручно, особливо, якщо доводиться встановлювати по кілька супутникових приймачів за день.

Незважаючи на велику кількість мінусів, такий спосіб залишається популярним, тому що результат роботи можна перевірити на місці і продовжити пошук, якщо сигнал спійманий недостатньо чіткий. Завдяки використанню телевізора, можна відразу побачити сателіт, на який налаштували антену, що виключає налагодження нема на той телесигнал.

Налаштування через Sat-Finder

Другий спосіб упіймання цифрового сигналу повністю залежить від механічного апарату. яка не потребує додаткового обладнання. Зовні це невелика коробочка з двома виходами (один на конвертер, другий на ресивер), регулятором рівня сигналу, індикаторами поляризації і наявності сигналу. Ціна на цей пристрій досить низька, щоб кожен міг собі його дозволити. Тим більше, що прилад для точного налаштування супутникових антен на сигнал Триколор можна покласти в кишеню і без труднощів дістатися до тарілки.

Прилад для настройки супутникових антен триколор принцип роботи

Принцип настройки через Sat-Finder

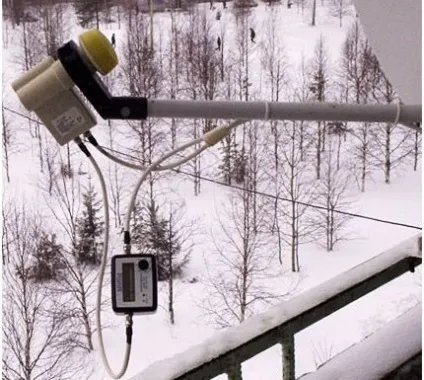

Підключати індикатор легко - немає необхідності брати з собою ні телевізор, ні передавач з коаксіальним проводом. Їх ми залишаємо на тих місцях, де прилади будуть стояти завжди. Все, що нам потрібно, це Sat-Finder і настроювальний кабель (довжиною від 0,5 до 1,5 метра і роз'ємами з обох кінців), за допомогою якого ми з'єднаємо прилад з подільником на тарілці з одного боку (через «LNB» вхід ), а з іншого ( «REC» вихід) - подсоединим постійний кабель (що йде від ресивера до тарілки).

Важливо тримати тюнер і телевізор відключеними від електромережі, інакше, через присутнього напруги може промайнути іскра, і вивести з ладу все обладнання.

Після того як установка закінчилася, можна повернутися в приміщення до приймача і підключити його до електромережі. Для зручності можна попросити про це помічника, якщо такий знайдеться. Ще в передавач задаються координати телеспутніка і транспондер з декількома активними телеканалами. Тепер можна повернутися до Sat-Finder для подальших маніпуляцій.

Принцип налаштування індикатором

Коли ви включите приймач, від нього до антени через конвертер надійде напруга в 18 Вольт, яке активує і індикатор. Це можна зрозуміти по качнувшейся стрілкою і підсвічуванню. Щоб продовжити налаштовувати тарілку, потрібно:

  1. Виставити показання стрілки десь на п'ять поділок шкали, використовуючи регулятор. Якщо датчик видає писк, потрібно прокрутити коліщатко ще, поки не пропаде звуковий сигнал.
  2. Направити «блюдце» в бік супутника Триколор ТВ, звіряючись з показаннями приладу. Потрібно міняти нахил і положення тарілки, поки стрілка не досягне максимального відхилення.
  3. Затягнути кріплення супутникового приймача, щоб зафіксувати її в потрібному положенні.
  4. Повернутися до приймача і перевірити, на той чи телеспутнік зроблені настройки.
  5. Якщо все в порядку, то Sat-Finder можна знімати. Установка пройшла успішно.

Перевага автоматичного індикатора

Новачкові важко зрозуміти, як налаштувати Триколор, використовуючи механічний апарат пошуку. У цій справі допомагає досвід і міцні нерви. Якщо є можливість і бажання самостійно регулювати антени, варто обзавестися Sat-finder GTP. Це автоматичний цифровий датчик, який самостійно підбирає чутливість сігналоуловітелей для калібрування на супутник. Кріпиться він так само, як і механічний - Настроювальна кабелем, як можна ближче до тарілки.

Щоб встановити контакт із супутником Триколор ТВ, досить міняти положення дзеркала антени в приблизно вірному напрямку, поки на екрані індикатора з лівої частини не заповниться сегментами вся шкала. Для зручності досить включити звуковий супровід і орієнтуватися по двом лампочкам на апараті:

  • зелений вогник показує положення поляризації;
  • червоний - частоту в 22кГц;
  • права шкала показує одиниці виміру;
  • ліва - десятки.

Рухаючи азимут і кут елевації, добиваємося оптимального положення сегментів, тоді настройку можна вважати закінченою. З цифровим Sat-finder GTP не потрібно ходити до телевізора і перевіряти вірність установки, можна спокійно від'єднувати датчик і настроювальний кабель, і з'єднувати передавач з приймачем сигналу.

За допомогою приладу Satfinder GTP можна направити антену на супутник без особливих зусиль і серйозних знань.

Тепер, якщо вам знадобиться встановити обладнання Триколор у себе вдома або зробити подарунок близьким, ви зможете вирішити проблему настройки трьома розглянутими способами.
