Приклад перспективи інтер’єру

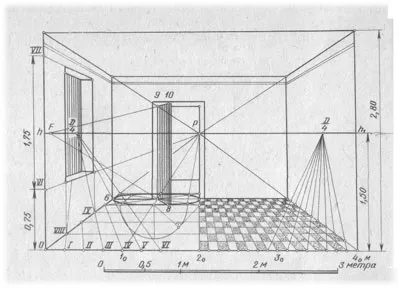

Розглянемо приклад побудови перспективи кімнати. Побудувати центральну фронтальну перспективу кімнати площею 20 м2. Двері мають ширину 1 м, висоту 2,2 м і розташована на передній стінці на відстані 1 м від лівої стіни. Вікно має ширину 2 м,

висоту 1,75 м і розташоване на лівій стіні на відстані 2 м від фронтальної стіни на висоті 0,7 м від підлоги. На картині задана лінія горизонту на висоті 1,5 м (рис. 14).

Перспективу інтер'єру будують за допомогою перспективних масштабів. Побудова перспективи інтер'єру почнемо з визначення лінійного масштабу. Відрізок, що визначає висоту лінії горизонту, розділимо на три рівні частини. Під підставою картини накреслив лінійний масштаб. Побудуємо перспективу статі кімнати. Визначивши лінійний масштаб, визначимо на підставі картини 4 м, позначивши кожний розподіл цифрами 10, 20, 30, 40. Через отримані точки /? 0, 20. 30, 40 проведемо прямі в точку Р, т. Е. Проведемо прямі, перпендикулярні до основи картини. Оскільки на картині задана подрібнена

дистанційна точка d / 4, то розміри, що відкладаються на підставі картини, будемо зменшувати в чотири рази.

За масштабом глибин визначимо глибину кімнати 5 м. На підставі картини відкладемо 1 м від лівого кута картини і розділимо цей відрізок на чотири рівні частини. Точки ділення відрізка позначимо римськими цифрами. Таким чином, кожний розподіл в цьому відрізку дорівнюватиме 1 м. Відклавши на підставі картини 5 м, точку V з'єднаємо прямий з точкою d / 4. Пряма Vd / 4 перетне ліву стіну комнатиРіс. 14

в точці 6. Через точку 6 проведемо вправо горизонтальну пряму до перетину з прямою 4-Р в точці 7. Побудувавши перспективу статі кімнати, проведемо через точки б і 7 вертикальні прямі. З по- міццю масштабу висот визначимо висоту стелі, т. Е. 2,8 м. Накреслимо фронтальну стіну кімнати.

Для зручності подальшої побудови перспективи вікна і двері всю підлогу кімнати розіб'ємо на квадратні метри. За сітці квадратів на підлозі визначимо місце для дверей і вікна. Двері зобразимо відкритою всередину кімнати. Для побудови перспективи двері треба побудувати перспективу квадрата, в який вписати коло.

Радіус кола дорівнюватиме 1 м. Для побудови перспективи окружності від точки V на підставі картини відкладемо вправо ще одну поділку, рівне 1 м, і за масштабом глибин побудуємо перспективу квадрата зі стороною 2 м. Двері буде знаходитися в центрі квадрата. У квадрат впишемо коло по восьми точках, як показано на малюнку.

Двері можуть повертатися максимум на 90 °. На одній частині чверті еліпса в довільному місці візьмемо точку 8 і проведемо через неї пряму до перетину з лінією горизонту в точці Г. Через точку 8 проведемо вгору вертикальну пряму. Точку Р з'єднаємо прямий з гонкою 9. Пряму Р-9 продовжимо до перетину з вертикальною прямою в точці 10. В даному прикладі для наочності була побудована перспектива всьому колу (еліпса), вписаною в квадрат. Практично можна будувати чверть еліпса, на якому вибрати положення точки 8.

Побудуємо перспективу вікна. Для цього на висоті 0,75 м від підстави картини візьмемо точку VI і проведемо через неї пряму в точку Р. Потім від наміченої точки VI відкладемо вгору відрізок, рівний 1,75 м, т. Е. Висоту вікна. Отриману точку VII з'єднаємо з точкою Р, оскільки вікно розташоване в стіні, спрямованої перпендикулярно до картини.

За перспективною сітці квадратів визначимо ширину вікна 2 м і побудуємо перспективу вікна. Ширину стіни можна взяти довільною. У правій половині кімнати накреслив паркет з плиток прямокутної форми.

Щоб не закривати паркетом лінії побудови перспективи вікна і двері, на малюнку зображена лише половина кімнати з паркетною підлогою. Кожен метр на підставі картини розділений на вісім рівних частин. Таким чином, в 1 м поміщається 16 плиток прямокутної форми. Паркет побудований за допомогою перспективних масштабів широт і глибин.

На малюнку 15 представлена ​​фотографія сучасного інтер'єру. Якщо прийняти розмір плитки паркетної підлоги за 25 см, то, виходячи з цих даних, можна встановити лінійний масштаб, за яким визначають розміри кожного предмета, що знаходиться в кімнаті.

Наприклад, розмір килима на підлозі буде дорівнює 2 х 3 м, висота лінії горизонту 1,65 м, т. Е. Висота середнього зросту людини. Розмір висоти вікна дорівнює 2,40 м і т. Д. Таким чином, за допомогою лінійного масштабу і перспективних масштабів можна визначити розмір кожного предмета, що знаходиться в інтер'єрі.
