Приборкання вогню
Чому димить камін?
Історія перша.

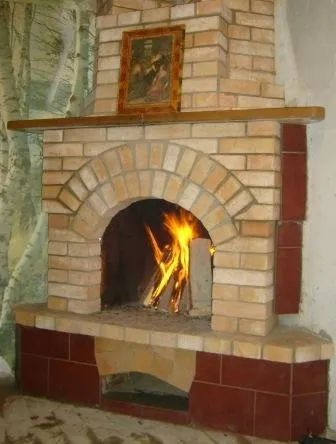

Коли камін в основному був готовий, залишилося підключити його до прокладеному в стіні димового каналу. За перетину канал підходив для обраного розміру топкового вікна, т. Е. 140х270 при вікні 600х600, тому несподіванок бути не могло. Але при першій же пробної топці дим повалив через вікно в приміщення.
Було перекладено з'єднання з димоходом зі зменшенням кута підйому і згладжуванням кутів - результат той же.
Вдруге з'єднання було розібрано, і, нарешті, в голову прийшла правильна думка, яка за ідеєю повинна була відвідати ще перед початком будівництва - перевірити сам димар! В результаті з вищезгаданого димового каналу були вилучені: 2 голубиних скелета, шматки засохлого розчину і широка штукатурна кельма, яка лежала поперек каналу, перекриваючи його.
Після третього з'єднання проблема пропала.
Звідси мораль: при з'єднанні каміна до вбудованого в стіну димоходу, який викладали не Ви самі, перш за все перевірте його стан. Може статися, що він взагалі може бути не придатний для виведення продуктів згоряння з каміна!

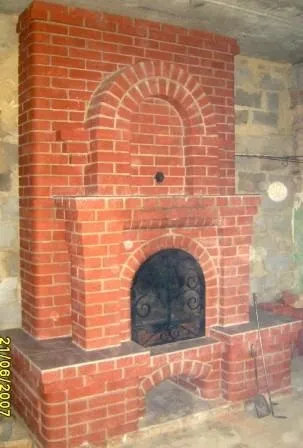

Після установки зольника і колосників під підвівся, і топка прийняла свої розрахункові розміри. Димлення припинилося.
В цьому випадку причина димленія - невідповідність розмірів топки і димаря. Разом з зольником топка вийшла більше, ніж необхідно для димоходу перетином 270х140.
При зовнішньому огляді порушень не виявлено. Топка складена правильно, з дотриманням усіх вимог до розмірів і якості кладки. Але після розбирання з'єднання до вбудованого димоходу.
1. Саме з'єднання виконано у вигляді горизонтального коліна, чого в каміні допускати не можна.
2. Вбудований в несучу стіну димовий канал проходив через пустотное перекриття, порожнечі в якому навіть не були толком закладені, і дим через них проходив до санвузла на іншому їх кінці. Прохід через перекриття повинен викладений цеглою.
3. Що проходить в стіні канал нормального перетину (270х140) на горищі чомусь розширювався до 500х500 мм, тобто в 8 разів, а при переході через покрівлю знову звужувався до перетину 250х250. Утворилася величезна димова камера, в яку повітря підсмоктується як знизу, так і зверху.
Для усунення несправностей в трубу на горищі вставили асбоцементную трубу діаметром 190 мм, порожнечі між нею і кладкою засипали керамзитом. Порожнечі в перекритті заклали по можливості цеглою на розчині, з'єднання перекладено.
Після ремонту камін працює нормально. Справа за зовнішнім оздобленням.

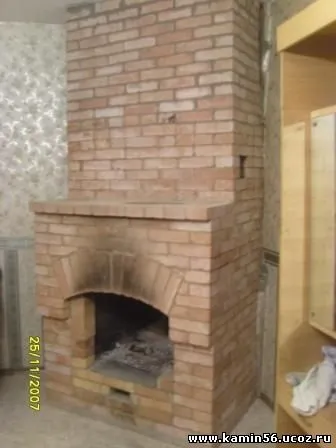

Труба біля каміна насадна, над покрівлею її вивели як годиться на 50 см вище коника, але при сильному вітрі (а вітер в тій місцевості майже постійно) камін димів.
Причина: димохід каміна був прибудований до блоку вентканалов, які опинилися з підвітряного боку. Вітер, вдаряючись в шапку вентканала, перекидав тягу в димоході каміна. Утворилася так звана "зворотна тяга".
Досить було підняти трубу на 5 рядів (на 38 см), щоб тяга нормалізувалася. Витягло навіть купу золи з топки при непрацюючому каміні.
Тепер камін чекає, коли господарі надумають його "одягнути".

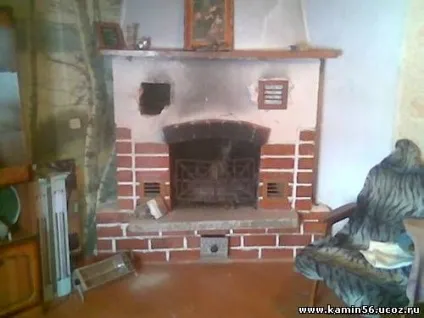

Прототип старого каміна я знайшов в книзі Н.Г.Новосада "Як побудувати будинок" .Металліческая топка зварена теж по кресленнях з цієї книги. Але.
Чомусь саморобні майстра, будуючи камін по кресленнях з популярної літератури, не приділяють уваги вимогам до димоходу. Топка була зварена правильно, за винятком одного недоліку: через неповністю проварені шви дим просочувався всередину каміна і виходив назад через отвори. призначені для виходу нагрітого від топки повітря.
Димохід же йшов під прямим кутом в стіну, утворюючи горизонтальне коліно, що неприпустимо, як говорилося вище, і далі йшов зовні будинку. Зовнішній димохід був трубу з простої жерсті, навіть не оцинкованої і не завальцованних на стиках, яка ледве сягала коника даху.
Причини огидною роботи каміна очевидні:
- горизонтальну ділянку димоходу;
- посмокчіть холодного повітря через численні щілини в трубі;
- недостатня висота труби;
- і т.д.
Портал каміна стояв на дерев'яних лагах статі, залитих бетоном, і був складний без перев'язки швів (точно як на картинці), трималася вся ця конструкція на одному чесному слові.

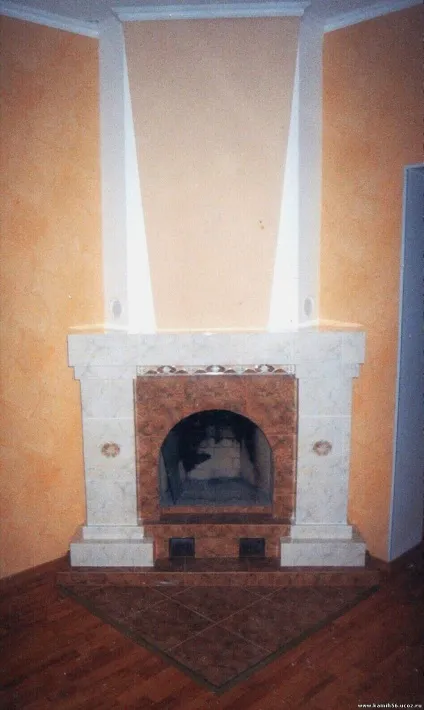

Старий камін був демонтований, і складний новий з заливкою нового фундаменту. Від старого каміна залишилася металева топка, повторно обварений по швах, і дерев'яна полку. Навколо топки залишені пустоти для нагріву повітря, які виводилися на другий поверх. Щоб тепло не йшло в стіни, вони були обшиті фольгированную базальтовими матами.
В результаті вийшов камін з підвищеною тепловіддачею, що робить можливим застосування металевої топки. Принцип його роботи схожий з роботою закритих камінів.
Отже, резюмуємо причини поганої роботи каміна.
- Якщо після розпалювання дим відразу пішов в кімнату, в першу чергу перевірте, чи не забули Ви відкрити засувку.
- Присутність протягу в кімнаті. Камін не повинен стояти в герметично закритому приміщенні, в цьому випадку він буде випалювати кисень в кімнаті. Один отвір (двері або вікно) повинен бути відкритий або відкритий, але якщо відкрито два прорізу, особливо, якщо вони розташовані по різні боки від каміна, то мимо камінної топки утворюється рух повітря і як наслідок - розрядження, і дим буде вихлюпуватися назовні.
- Недостатній перетин димоходу. Для каміна з топковим вікном 600х600 (+/- 100 мм) внутрішній перетин труби 140х270 (труба в п'ятерик). Це мінімальний переріз. При вікні в 700х800 трубу краще зробити в шестерик (270х270). У випадку з металевими димоходами мінімальний допустимий діаметр 200.
- Недостатня висота димоходу. Рівень оголовка по висоті залежить від віддалення від коника даху. Якщо він проходить по гребеню або на відстані до 1,5 м від нього - то на 50 см вище, не менше. Якщо далі 1,5 м - то врівень з коником. Далі 3 м - можна зробити трохи нижче.
- Неправильне з'єднання каміна з корінний (прокладеної в стіні або окремо стоїть) трубою. Слід уникати прямих кутів і випусків нестесанного цегли в димозбірнику. Допустиме відхилення від вертикалі сполучних колін - 30 °, максимум -45.
- Забитий димохід. У нього може залетіти навічно птах (або звити гніздо), або забитися розчином при будівництві труби.
- Недостача кисню для підтримки горіння. Якщо камін варто в невеликому приміщенні і подача повітря в топку ззовні не передбачена, залишайте один отвір (вікно або двері) відкритим. Інакше камін випалює кисень в приміщенні і задихається, і можливо кисневе голодування!
- Мимовільно закривається поворотна засувка - взагалі небезпечна річ! Можливо отруєння чадним газом!
