1 Системи комп'ютерного креслення.

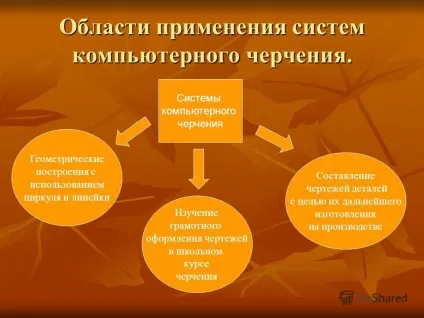

3 Області застосування систем комп'ютерного креслення. Системи комп'ютерного креслення Геометричні побудови з використанням циркуля і лінійки Вивчення грамотного оформлення креслень в шкільному курсі креслення Складання креслень деталей з метою їх подальшого виготовлення на виробництві

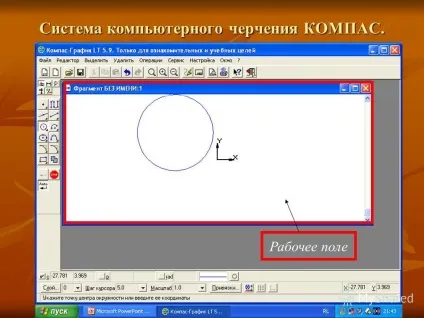

4 Система комп'ютерного креслення КОМПАС. робоче поле

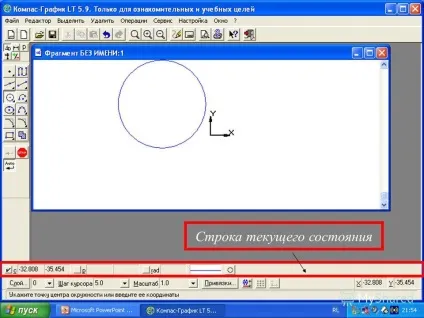

5 Рядок поточного стану

8 Інструментальна панель Панель перемикання Панель геометричні побудови

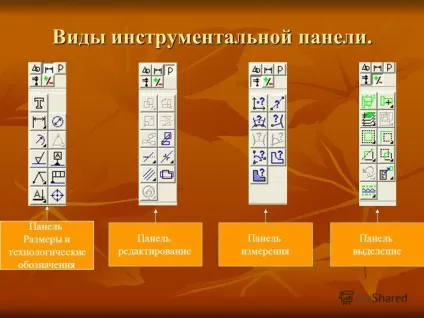

9 Види інструментальної панелі. Панель редагування Панель виділення Панель вимірювання Панель Розміри і технологічні позначення

10 Побудова основних креслярських об'єктів Панель геометричні побудови

11 Фіксований стан Режим очікування введення Режим доступний для введення

12 Координати центру радіус

13 Способи введення параметрів побудови об'єктів 1) Автоматичне введення параметрів (малювання об'єктів за допомогою миші в робочому полі) (малювання об'єктів за допомогою миші в робочому полі) 2) Ручне введення параметрів (введення чисел з клавіатури в поля Рядки параметрів) 3) Введення установок з використанням геометричного калькулятора (який дозволяє знімати значення параметрів інших об'єктів розміщених на кресленні) (який дозволяє знімати значення параметрів інших об'єктів розміщених на кресленні)
