Презентація на тему модуляція як говорилося раніше, у будь-якого коливання є найважливіша

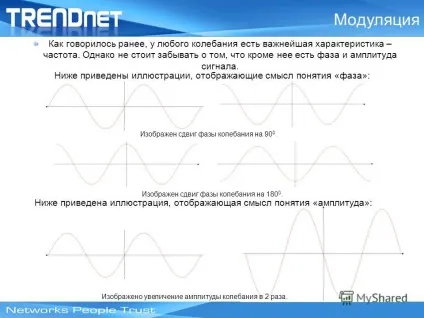

2 Як говорилося раніше, у будь-якого коливання є найважливіша характеристика - частота. Однак не варто забувати про те, що крім неї є фаза і амплітуда сигналу. Модуляція Нижче наведені ілюстрації, що відображають зміст поняття «фаза»: Зображено зрушення фази коливання на Зображено зрушення фази коливання на Нижче наведена ілюстрація, яка відображає зміст поняття «амплітуда»: Зображено збільшення амплітуди коливання в 2 рази.

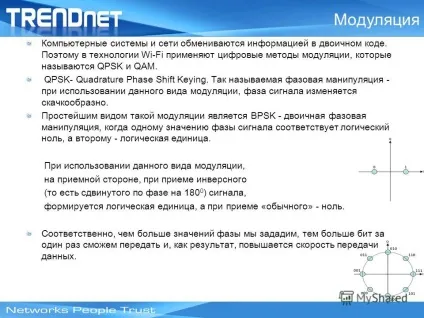

3 Комп'ютерні системи і мережі обмінюються інформацією в двійковому коді. Тому в технології Wi-Fi застосовують цифрові методи модуляції, які називаються QPSK і QAM. QPSK- Quadrature Phase Shift Keying. Так звана фазова маніпуляція - при використанні даного виду модуляції, фаза сигналу змінюється стрибкоподібно. Найпростішим видом такої модуляції є BPSK - двійкова фазова маніпуляція, коли одному значенню фази сигналу відповідає логічний нуль, а другого - логічна одиниця. При використанні даного виду модуляції, на приймальній стороні, при прийомі інверсного (тобто зрушеного по фазі на) сигналу, формується логічна одиниця, а при прийомі «звичайного» - нуль. Відповідно, чим більше значень фази ми поставимо, тим більше біт за один раз зможемо передати і, як результат, підвищується швидкість передачі даних. модуляція

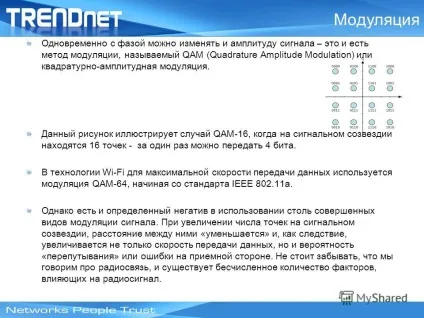

4 Одночасно з фазою можна змінювати і амплітуду сигналу - це і є метод модуляції, званий QAM (Quadrature Amplitude Modulation) або квадратурного-амплітудна модуляція. Даний малюнок ілюструє випадок QAM-16, коли на сигнальному сузір'ї знаходяться 16 точок - за один раз можна передати 4 біта. В технології Wi-Fi для максимальної швидкості передачі даних використовується модуляція QAM-64, починаючи зі стандарту IEEE a. Однак є і певний негатив у використанні настільки досконалих видів модуляції сигналу. При збільшенні числа точок на сигнальному сузір'ї, відстань між ними «зменшується» і, як наслідок, збільшується не тільки швидкість передачі даних, але і ймовірність «змішування» чи помилки на приймальній стороні. Не варто забувати, що ми говоримо про радіозв'язок, і існує незліченна кількість факторів, що впливають на радіосигнал. модуляція

5 Чому у а і у g однакові швидкості?

7 Прискорення за рахунок об'єднання

17 RTS / CTS Основна ідея будь-якого зі стандартів визначити чи не зайнятий канал при спробі передачі. Перед спробою передачі будь-яких даних передається спеціальний запит на послугу, іменований RTS (Request to send) - «готовий до передачі даних». Якщо пристрій посилає такий запит у відповідь отримує службовий відповідь CTS (Clear to send) - «готовий до прийому даних», то можна зробити висновок про те, що радіоефір вільний протягом деякого часу для обміну даними між пристроями. Ці параметри можна налаштувати на будь-якому Wi-Fi обладнанні виробництва компанії TRENDnet.

19 Передача даних пакетами
