Претич - статті panasonic kx-tc1205ruf розбирання телефону

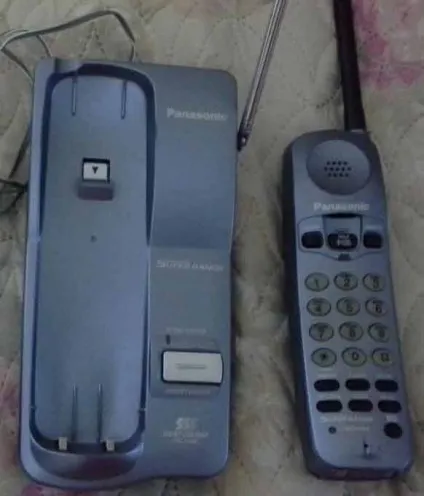

Зовнішній вигляд апарата ви можете бачити на фото, ймовірно, є де-небудь в інтернеті і користування на нього. так що із зовнішнім описом я не буду напружуватися.

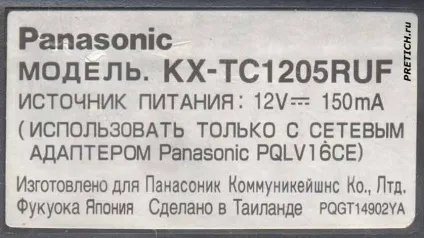

На нижній частині бази є три наклейки, одна з серійним номером, друга від ГосстандартаУкаіни, а третя - етикетка, на ній: Panasonic, назва моделі KX-TC1205RUF. Джерело живлення - постійний струм 12 вольт 150 мА. Використовувати тільки з мережним адаптером Panasonic PQLV16CE. Зроблено в Таїланді.

+ Клацніть по фото, щоб збільшити!

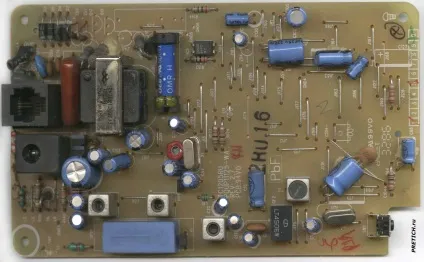

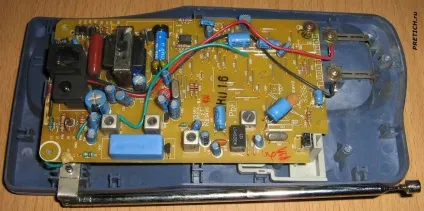

Приступаємо до розбирання Panasonic KX-TC1205RUF. Викручуємо гвинти на задній стороні і знімаємо частина корпусу. Всередині бачимо одну плату електроніки і телескопічну зовнішню антену. Від плати йдуть два дроти, вони йдуть на пружні контакти зарядки акумулятора трубки.

+ Клацніть по фото, щоб збільшити!

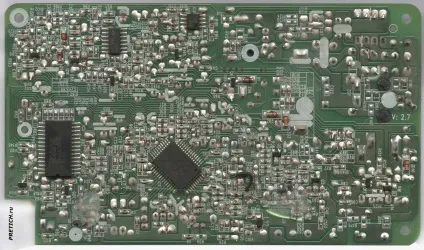

На звороті плати багато дріб'язку - SMD елементи. Мікросхема радіоканалу TOSHIBA TB31224CF. Ще одна мікросхема 12BS-RevA.04 87C405AM 3RN3 - чіп пам'яті. Така мікросхема 324 9MN320. І 61B3S.

+ Клацніть по фото, щоб збільшити!

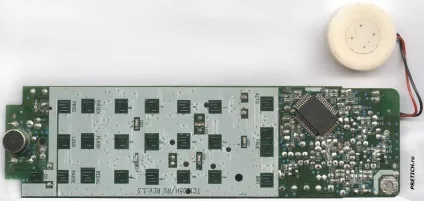

Розбираємо трубку і витягаємо плату електроніки, на ній, з боку кнопок, маркування: TC1205H / RU REV: 3.3. Тут ми бачимо упаяний в плату мікрофон, контактні площадки для кнопок, світлодіоди підсвічування і одна мікросхема TOSHIBA - маркування не розчув.

+ Клацніть по фото, щоб збільшити!

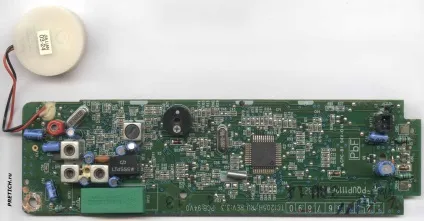

Ну а це інша сторона плати.

На динаміці трубки маркування: SD153BH-51, і паперова наклейка - JIA LIAN 03.24

Робоча частота 31-40 МГц

Радіус дії в приміщенні / на відкритій місцевості 20/50 м

Вага трубки 200 г

Час роботи трубки (режим розмови / режим очікування) 4/336 ч

Михайло Дмитрієнко, спеціально для PRETICH.ru
