Збірка розподільного щита - досить складний процес, займатися яким не рекомендується без певного досвіду роботи в сфері енергопостачання. Адже саме від правильності складання і монтажу розподільного щита залежить постачання будинку електроенергією. Про те як самостійно виконати електромонтаж своїми руками дізнаємося далі.

Зміст:

Електромонтаж приватного будинку своїми руками: технологія і порядок проведення робіт

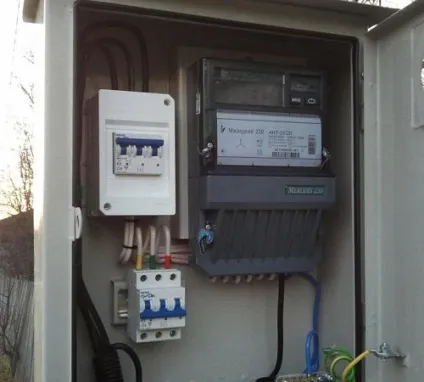

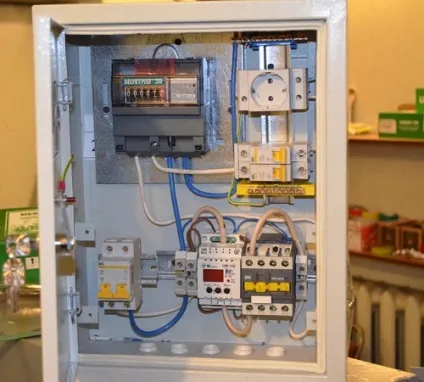

Збірка і установка розподільного щитка є досить складним процесом, для проведення якого необхідно володіти певним досвідом в проведенні подібного роду робіт. Існує кілька етапів проведення збірки розподільного щитка. У підсумку, вийшов щит повинен відрізнятися безпекою експлуатації, зручністю і кожен з його елементів повинен стати частиною однієї великої системи. Головними функціями розподільного щита в будинку є:

• виконання контролю споживаної енергії;
• контроль споживання і різного роду ланцюгів;
• селективний захист.

Для організації щита необхідно мати мінімальні навички роботи в виконанні електромонтажних робіт. На початковому етапі роботи проводиться проектування електричного щита. Ця робота виконується після монтажу всіх ланцюгів і укладання проводів. На початковому етапі роботи проводиться розробка робочих креслень, визначення схеми виконання монтажних робіт.

Почніть роботу з організації списків всіх споживачів електрики в будинку, тобто необхідно визначити кожен провід, який підходить до щита. Для його позначення використовуйте спеціальну нумерацію.

Організація системи електропостачання проводиться однотипно, тому зрозумівши принцип роботи, скласти схему не складе особливих труднощів. Окремо позначте розетки, розташовані в кожному приміщенні, окремо прилади освітлювального призначення. При наявності в будинку приладів, які не підключаються до розетки, а спрямовані безпосередньо на роботу від щита, вони також позначаються в проектній документації.

Тобто, складаючи проект для монтажу електрощита необхідно вказати розетки окремо по кожному приміщенню, а також світлові прилади та обладнання, яке підключається безпосередньо до щитка. Високої компактністю і зручністю в експлуатації відрізняється підключення кожного приладу через індивідуальне УЗО, однак така схема вимагає великої кількості проводів для її організації і вона відрізняється значними розмірами.

На наступному етапі проводиться створення схеми виконання електромонтажних робіт. Кожен сучасний щит відрізняється наявністю модулів, на якому фіксуються уніфіковані прилади. На схемі необхідно вказати кількість модулів і їх тип - одно-, дво- або тримісні. Врахуйте, що від кількості модулів залежить порядок формування рядів.

Врахуйте, що вибираючи ящик або корпусні частина щитка, завжди потрібно залишати запас на кілька модульних проводів.

На наступному етапі виконання електромонтажу будинку своїми руками можна обирати модульних пристроїв для організації щитка. Для цього необхідно придбати пристрої у вигляді захисних автоматів, диференціальних приладів, контакторів, реле, на рейки проводиться монтаж модульних розеток, шин, трансформаторів, поживних елементів, пристроїв, що забезпечують контроль і управління.

Вибираючи дані прилади, зверніть увагу на такі характеристики:

• оптимальне значення робочої сили;
• швидкість на якій починається спрацьовування автоматів;
• тип відключення приладів;
• оптимальне значення спрацьовування контактора.

Дані параметри визначаються індивідуально під кожну ланцюг. Врахуйте, що система повинна відрізнятися балансуванням. При наявності слабкого споживання електроенергії, монтаж занадто потужного автомата буде недоречним, так як систему нічого очікувати надійно захищена від перенапруги.

Вимкнення кіл має бути індивідуальним і незалежним, таким чином, вдається домогтися необхідної селективності. При виникненні проблем, ланцюг, на якій є неполадки буде відключена, а всі інші будуть працювати.

Автомати повинні бути обладнані спеціальною уставкой, яка визначає час їх спрацьовування. Наприклад, при наявності в схемі декількох автоматів, потужністю в двадцять п'ять ампер, споживач повинен виконати монтаж такого пристрою, який забезпечує їх відключення протягом 0,2 секунд, а наступний автомат відключається вже через 0,5 секунд.

Значення номінального струму пристрою захисту визначається комплексно в комбінації з підлеглими автоматами. Дане значення повинно перевищувати номінальний струм, щоб спочатку виконувалося відключення автомата, а потім вже пристроїв. В іншому випадку, існує ризик пошкодження пристрою захисту, яке відрізняється високою вартістю, у порівнянні зі звичайним автоматом.

Значення струму відключення пристрою захисту характеризує його чутливість. Пристрої, що забезпечують швидкий захист монтують у ванних кімнатах, поблизу пральних машин, бойлерів та іншого дорогого обладнання. Для того, щоб забезпечити пожежну безпеку приладів необхідно встановити таку модель, яка відрізняється струмом спрацьовування в 150-300 міліампер.

Далі слід придбати додаткові матеріали у вигляді рейок і хороших шин. Рейка має форму планки, на якій розташовані отвори. Токоведущие ділянки шин повинні закриватися за допомогою кришок. Крім того, слід придбати шину, яка буде забезпечити нульове підключення і заземлення.

При необхідності в підключенні до шини більш ніж одного провідника, необхідно додатково запастися клемними колодками, за допомогою яких вдасться розгалузилася провід акуратно і надійно. Їх проектування також виконується на спеціальній рейці.

Для забезпечення передачі струму між пристроями модульного типу у вигляді автоматів і пристроїв захисного відключення, необхідно додатково використовувати ізольовані гребінки. З їх допомогою вдається домогтися гарного контакту між приладами, а також здатністю витримувати велику напругу, економії часу і поліпшення енергоекономічних показників.

Можливий варіант придбання різних по довжині приладів, для додаткової ізоляції вони комплектуються заглушками, щоб виконати підключення відразу на два або три ряди.

Для роздачі фази між рядами використовуйте один шматок дроту, який обжимается спеціальним наконечником. Довжина такого проводу повинна перевищувати один сантиметр. Для затиску відразу двох провідників всередині автомата, скористайтеся наконечником подвійного типу. Виділяють велику кількість наконечників, розрахованих на різні за розміром жили і на різну кількість проводів.

Електромонтаж своїми руками схема та збирання щита

Перед початком виконання робіт, організуйте додаткове освітлення над робочою зоною. На окремому столі встановіть весь інструмент, який буде потрібно в процесі проведення робіт. На стіну встановіть кронштейни, які дозволяють виконати тимчасову підв'язку дроти. Встановіть раніше створену схему монтажу щитка на чільне місце, щоб вона завжди була у вас перед очима. Перевірте наявність необхідного обладнання. Подбайте про знеструмлення вступного проводу.

Особливості електромонтажу своїми руками в приватному будинку:

• спочатку слід почати зі складання розподільного ящика;
• видаліть всі заглушки, обладнайте отвори під всі дроти;
• встановіть рейки спеціальні, а також шини і нейтрали;
• демонтуйте двері, при необхідності;
• встановіть кронштейни для монтажу.

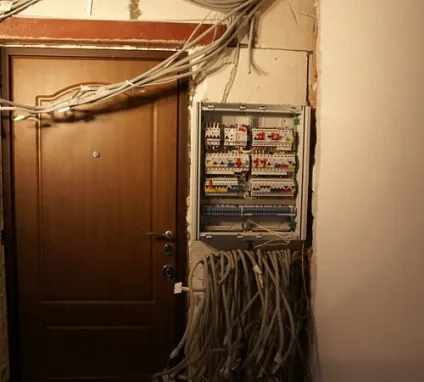

Далі проводиться тимчасова фіксація ящика на стіні. Для перевірки його якості уважно огляньте нішу. Далі проводиться демонтаж приладу, монтаж проводів, розводка перемичок і монтаж автоматики.

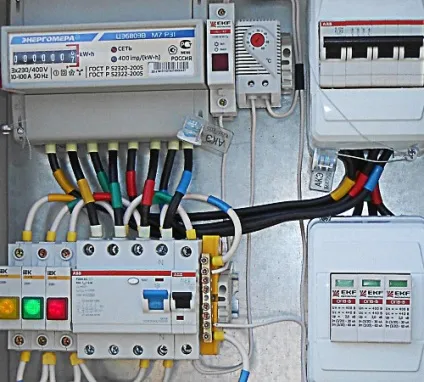

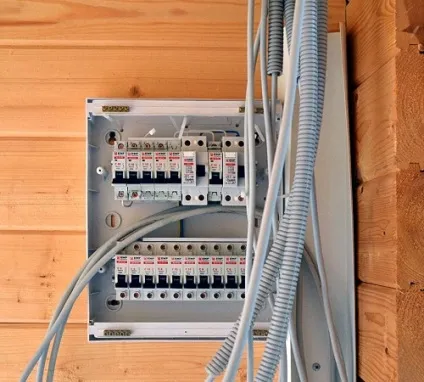

Спочатку всі дроти підганяються по довжині, проте врахуйте, що невеликий запас все ж повинен бути присутнім. При наявності великої кількості проводів на стіні, одна з частина підводиться з верхньої частини, а друга з нижньої. Тому, заздалегідь потрібно згрупувати та розподілити дроти. Далі проводиться видалення зовнішньої ізоляції на кабелі. Для цих цілей використовуйте спеціальний інструмент, який допоможе запобігти пошкодження первинної ізоляції.

Зверніть увагу: знімаючи зовнішню ізоляцію можливо випадково зачепити маркування дроти, в такому випадку, провід потрібно підписати за допомогою маркера. Тому, виконуючи чистку також і маркіруйте дроти. Для цих цілей скористайтеся малярським скотчем, на який вже наноситься позначка про призначення кабелю.

У внутрішню частину щита встановлюється провідник і кабель вступного типу. При цьому, проводиться розрівнювання проводів одним шаром. Далі визначаються типи автоматів, на яких виконується підключення проводів.

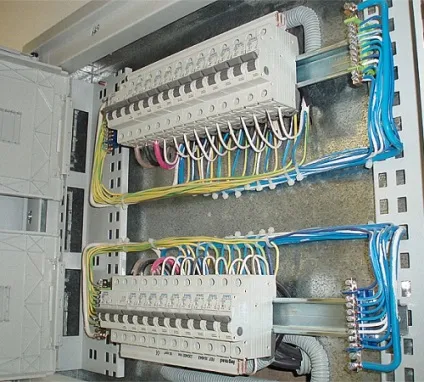

Наступний етап - установка приладів модульного типу на рейках. У співвідношенні до схеми дотримуйтесь номінальні значення між пристроями. Спочатку фіксується пристрій захисного відключення, далі проводиться монтаж автоматів. На завершальному етапі виконується установка самостійних захисних автоматів і додаткових пристроїв модульного типу.

Врахуйте, що установка всієї автоматики проводиться поступово. Можливий варіант монтажу однієї рейки і автоматики на ній, а потім наступних рейок. Далі проводиться монтаж лічильника і визначення його місця на поверхні щитка.

Одним з головних процесів електромонтажу на дачі своїми руками є виконання комутації. Для цього, жила кожного проводу з'єднується з певною ланцюгом на автоматі або шині. В процесі виконання комутації необхідно звернути увагу на такі рекомендації:

• роботи проводяться в певному порядку - наприклад зліва направо або навпаки;
• підключення жили на фіксаціонних точках, при цьому зайве обрізається ножем;

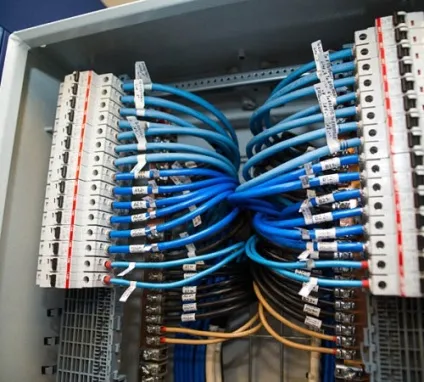

• виконання монтажу кабелів всередині щита також виконується з дотриманням певного порядку, наприклад, у вертикальному або горизонтальному напрямку, при цьому повертати дроти потрібно тільки під кутом в 90 градусів;
• зачистка проводів виконується приблизно на 10 мм, для цих цілей використовується спеціальний інструмент;
• на поверхню м'яких жив необхідно встановити спеціальні заглушки у вигляді наконечників;

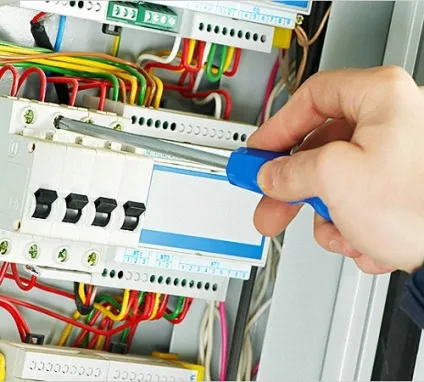

• кінці дроту монтуються під кінцевими частинами автомата;
• напруга підводиться до коробки автомата з верхньої частини, а провідник - з нижньої, даний стандарт є загальноприйнятим;
• перевірте надійність з'єднання проводів, зверніть увагу, щоб мідні дроти не виступали з-під автомата;
• для збірки декількох проводів між собою використовуйте пластикові стяжки і встановлюйте їх за поверхнею рейок.

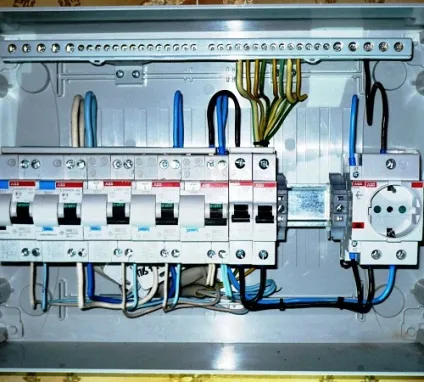

Далі проводиться роздача фази і нуля, за допомогою модульних пристроїв. Для облаштування основний перекидання, використовуйте раніше придбані гребінки або саморобні перемички.

Далі виконується підключення ввідного кабелю. Для цього, провід потрібно затиснути перед головним автоматом у вигляді фази і нуля, одна з жил, яка відповідає за заземлення має бути встановлене на шині. Фазні і нульові дроти з'єднуються з лічильником або в співвідношенні зі схемою проводиться їх подальша розводка.

Тривалість експлуатації щитка визначає якісні роботи по електромонтажу дерев'яному будинку руками. Використання якісних матеріалів від перевірених постачальників дозволяє в підсумку отримати хороший електромонтажний щит, який відрізняється безперебійною роботою і хорошим електропостачанням будинку.
