Правильна методика вибору чилера або як вибрати чиллер

В даний час системи холодопостачання широко застосовуються в різних сферах і галузях промисловості, і стали невід'ємною частиною життя. Саме широке застосування отримали чиллери, завдяки своїй «гнучкості» та адаптивності до індивідуальних особливостей кожної системи. Функціональність систем холодопостачання, і чиллерів зокрема, стає дедалі більше, підвищуються надійність і економічність систем.

При виборі чилера виникає чимало питань: Як правильно вибрати чиллер? Як досягти максимальної економічності системи холодопостачання? Яку вибрати оптимальну принципову схему холодопостачання? Що потрібно враховувати при виборі чилера?

У заключній частині статті проведена блок-схема для зручності вибору того чи іншого типу чилера і розуміння, які необхідно задати параметри для розрахунку.

Для початку необхідно визначитися з необхідною холодильної потужністю. Для цього необхідно скласти повні холодопроизводительности всіх споживачів. Коли споживачем є технологічне обладнання, не завжди вказується теплова потужність, яку необхідно відвести від нього. В цьому випадку вказують необхідну витрату охолоджуючої рідини (найчастіше води) і її температури на вході і виході з агрегату. Тоді теплову потужність можна розрахувати за формулою:

де L - об'ємний витрата теплоносія, м3 / год
cp - питома теплоємність теплоносія, кДж / (кг · К)
# 961; - щільність теплоносія, кг / м3
tвх - температура теплоносія на вході в споживачі, ° С
tвих - температура теплоносія на виході з споживачів, ° С
3 600 - перекладної коефіцієнт для отримання потрібної розмірності в цій формулі.

Наступним етапом необхідно визначитися з необхідними функціями чилера в залежності від потреб об'єкта, на якому він буде застосований. Для систем кондиціонування найчастіше вибирають найпростіші чиллери, призначені тільки для охолодження в теплий період року. Іноді виникають особливі вимоги і для таких систем. Наприклад, часткова або повна рекуперація тепла для підігріву води в системі гарячого водопостачання.

У великих торгових центрах буває досить жарко на верхніх поверхах при нормальній температурі і на нижніх в холодний період року. Так відбувається через те, що більша частина тепла з нижніх поверхів піднімається на верхні, а також додаються тепловиділення від освітлення і людей. Тоді охолодження може використовуватися цілий рік. У таких випадках, в регіонах з низькими температурами, в зимовий період доцільно використовувати систему охолодження з фрікулінг. Фрікулінг - це використання природного вуличного холоду, який може істотно знизити споживання електроенергії і значно продовжити термін служби холодильного контуру, виключаючи важкі режими роботи. Найчастіше фрікулінг застосовується в системах холодопостачання (кондиціонування) Цодов і технологічних процесів, там де кількість надлишкового тепловиділення протягом року змінюється не значно. Для невеликих офісів і готелів раціонально застосування чиллерів з тепловим насосом спільно з двотрубними фанкойлами. Тепловий насос дозволяє обігрівати приміщення в перехідний період. Для великих будівель підійдуть багатофункціональні чиллери з можливістю підготовки холодної та гарячої води одночасно або окремо, в залежності від потреби. Таку систему можна використовувати як для чотиритрубних фанкойлів, так і для двотрубних і системи ГВП.

Коли визначені продуктивність і функціональне виконання чилера, можна приблизно оцінити його габарити і масу. Це допоможе вибрати відповідне місце для розміщення холодильної машини. У більшості випадків найкращим є виконання зовнішнього (вуличного) розміщення, за рахунок високої ефективності і простоти проектування і монтажу. Найчастіше відсутня можливість розміщення чилера всередині будівлі або через шум, або через відсутність площ під устаткування. Іноді буває неможливо або нераціонально застосування моноблочного чиллера зовнішнього розміщення. Тоді застосовують чиллери внутрішнього розміщення з повітряним, водяним або без конденсатора. Кожен з цих варіантів має свої переваги і недоліки.

Чиллер внутрішнього розміщення з повітряним конденсатором зручний тим, що він, як і зовнішній моноблочний, має високу, у порівнянні з іншими внутрішніми, ефективність, майже завжди простий в проектуванні, монтажі налагодження та обслуговування. Незамінний там, де неможливо розміщувати зовні будівлі ні чиллер, ні внесений конденсатор. Нерідко можна застосувати у великих виробничих цехах для охолодження технологічного обладнання та історичних будівлях, де забороняється розміщення обладнання на вулиці. Ще одним безперечним перевагою є відсутність необхідності застосовувати розчини гліколю, що знижують ефективність системи. Але максимальна холодопродуктивність таких чілерів не перевищує 250 кВт.

Чиллери внутрішнього розміщення з виносним повітряним конденсатором мають досить широкий діапазон продуктивності, мають високу ефективність, можуть розміщуватися в венткамере (а конденсатор на даху), вирішуючи тим самим проблему високого навантаження на покрівлю при великій продуктивності. Як і попередній тип не вимагає застосування гліколю на стороні споживачів. При цьому довжина фреонового трубопроводу, що з'єднує чиллер без конденсатора обмежується 30 метрами, а мінімальна вулична температура при експлуатації не повинна бути нижче - 15 ° С. Коли хоча б одна з цих вимог не може бути дотримано, застосовують чиллер внутрішнього розміщення з водяним конденсатором і виносним сухим охолоджувачем (сухий градирнею). У цьому випадку відстань між холодильною машиною і сухим охолоджувачем практично не обмежена. А в разі цілорічної експлуатації можливе застосування вбудованої системи фрікулінга.

Далі залишається визначити необхідний корисний напір і вибрати між вбудованим гідравлічним модулем або зовнішнім. А також вибрати бажані опції, які дозволять розширити функціональні можливості або підвищити рівень надійності.

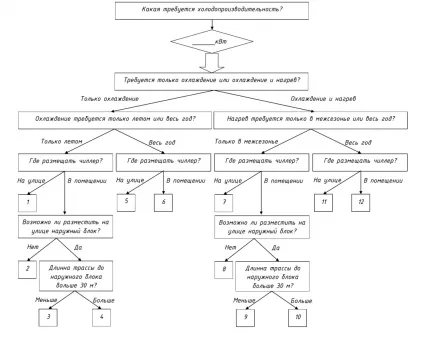

Блок-схема для вибору необхідного типу чилера
