Правила установки теодоліта в робоче положення

Для приведення теодоліта в робоче положення (після установки на штатив) слід виконати наступні дії:

Центрування теодоліта над точкою, яка є вершиною вимірюваного кута

Центрування здійснюється за допомогою ниткового або оптичного схилу шляхом поєднання вістря схилу з центром пункту (хрест або капелюшок цвяха на кілочку). Штатив встановлюють з таким розрахунком, щоб центр оверстія головки знаходився приблизно по вертикалі, що проходить через точку. Необхідні переміщення штатива здійснюють втискуванням його ніжок в грунт або зміною довжини ніжок.

Відхилення вістря схилу від центру пункту не повинно перевищувати 1-3 мм.

Нівелювання полягає в приведення вертикальної (основний) осі теодоліта в апломб. Для цього:

циліндричний рівень горизонтального кола встановлюють паралельно лінії, що з'єднує два підйомних гвинта і обертаючи їх наводять пляшечку рівня в середину ампули (нульпункт)

після цього повертають алидаду на 90 o. і встановлюють рівень в напрямі третього піднімального гвинта, і, діючи цим гвинтом, наводять пляшечку рівня в нульпункт.

Після цього обертають алидаду і встановлюють її в довільне положення; пухирець рівня повинен залишатися в нульпункта.

Якщо бульбашка рівня відхиляється від нульпункта більше, ніж на одну поділку, слід заново виконати кроки 1-3 і знову встановити вісь обертання алідади в вертикальне положення.

Процедура установки осі обертання алідади в вертикальне положення називається горизонтирование теодоліта.

Повірки теодоліта, порядок виконання, допуски і юстирування.

Щоб теодоліт забезпечував отримання неспотворених результатів вимірювань, він повинен задовольняти відповідним геометричним і оптико-механічним умовам. Дії, пов'язані з перевіркою цих умов, називають перевірками. Якщо яка-небудь умова не дотримується, виробляють його виправлення, тобто юстування.

зорові труби, лупи, мікроскопи повинні мати належне збільшення і достатнє поле зір, забезпечувати чіткі зображення предметів спостереження і відлікових шкал;

рухомі частини теодоліта повинні правильно і плавно переміщатися в відповідних площинах.

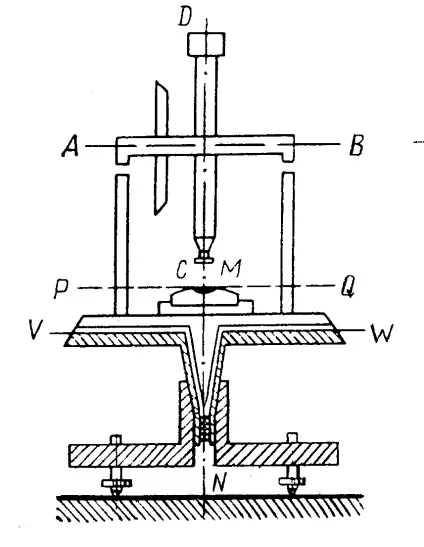

Геометричні умови (рис.6):

вісь циліндричного рівня при алидаде горизонтального кола PQ повинна бути перпендикулярна до вертикальної осі обертання теодоліта MN;

візирна вісь зорової труби CD повинна бути перпендикулярна до горизонтальної осі її обертання AB;

вісь обертання зорової труби AB повинна бути перпендикулярна до осі обертання теодоліта MN.

Порушення цих умов призводить до появи систематичних похибок при вимірюванні кутів. Для того, щоб виключити вплив цих похибок на результати спостережень, теодоліт піддається, відповідно [1], спеціальним повірки. Всі повірки мають свій номер і виконуються в строгій послідовності, відповідної їх нумерації

Повірки виконувалися на теодолите:

марка ___________ заводський № __________

Перевірка циліндричного рівня алідади горизонтального круга

Послідовність дій при перевірці установки циліндричного рівня наступна:

Обертаючи алидаду, встановити рівень паралельно двом підйомним гвинтів.

Цими підйомними гвинтами (обертаючи їх в протилежні сторони) привести пляшечку рівня в нульпункт.

Повернути прилад точно на 180 o.

Допуск: відхилення бульбашки рівня від нульпункта не повинно перевищувати половину 1 ділення.

Для ісправленіяІсправітельнимі гвинтами перемістити бульбашку у напрямку до нульпункта на половину відхилення. Підйомними гвинтами рівня привести пляшечку в нульпункт, потім повторити перевірку.

Повірка коллимационной помилки

Умова: візирна вісь зорової труби CD повинна бути перпендикулярна до горизонтальної осі її обертання AB.

При порушенні даної умови при обертанні візирна вісь утворює кут, який і називається коллимационной помилкою (с).

Послідовність дій при перевірці коллимационной помилки наступна:

Трубу теодоліта при КЛ (коло вліво) наводять на віддалений, що знаходиться приблизно в одному горизонті з приладом предмет і знімають відлік (Л1) по горизонтальному колу.

Потім трубу переводять через зеніт, наводять на той же предмет і знімають відлік П1.

Після цього переставляють лімб на 180 0 (закріплюють алидаду, открепляют і повертають на 180 0 лімб і знову його закріплюють).

Виконавши наведення на предмет при КЛ і КП, і знявши відліки обчислюють колімаційну помилку по формулі:

Результати вимірювань: Л1 =; П1 =;

Допуск: Отримана Коллимационная помилка не повинна перевищувати подвійної точності відлікового пристосування (2t) теодоліта, для Т30 - 2 '. Якщо значення С> 2t виконується юстирування.

Для виправлення: Обчислюємо правильний відлік М по одній з формул:

Потім, діючи навідні гвинтом, встановлюють алидаду так, щоб відлік дорівнював обчисленому «правильному» відліку «М». Перехрестя сітки ниток, зміщене з зображенням спостережуваного предмета поєднують за допомогою регулювання бічних юстіровочних гвинтів сітки. Після виконання юстирування повторюють перевірку.

Повірка рівності підставок зорової труби

Умова: вісь обертання HH1 зорової труби повинна бути перпендикулярна до основної осі теодоліта ZZ1.

Для перевірки цієї умови використовують добре видиму високо розташовану точку М. Спочатку наводять трубу на точку М при КЛ і проектують точку на рівень горизонту теодоліта зорової трубою; відзначають точку m1 (рис.7).

Потім переводять трубу через зеніт, наводять її на точку при КП і знову проектують точку на рівень горизонту теодоліта; відзначають точку m2.

Якщо вісь обертання труби перпендикулярна осі обертання алідади, то проекція точки М обидва рази потрапить в точку m; в іншому випадку точок буде дві - m1 і m2.

Положення, при якому один кінець осі труби вище іншого, виникає, коли висота підставок труби неоднакова; внаслідок цього розглянуту перевірку іноді називають перевіркою нерівності підставок.

Нахил осі обертання труби HH1 впливатиме на результати вимірювань в пересіченій і гірській місцевості, при виконанні розбивочних робіт на будмайданчику. Рекомендується для таких робіт обчислити величини кутів нахилу i осі обертання НН1 зорової труби:
