Правила монтажу електропроводки

Прокладка електричної проводки проводиться в суворій відповідності з розробленим планом. План, виконаний за діючими нормами і правилами монтажу електропроводки, забезпечить безпеку і зручність при проведенні робіт і подальшої експлуатації.

Що необхідно врахувати при плануванні?

1. Лічильники, розподільні і сполучні коробки, вимикачі і розетки повинні бути розплановані в таких місцях, де їх обслуговування і ремонт не створять незручностей. Кабелі повинні бути приховані в стінах або кабель-каналах.
2. Розташування вимикачів потрібно передбачити таким чином, щоб відкриті двері в кімнатах не затуляли до них вільного доступу. Вам буде зручніше, якщо вимикачі в усіх приміщеннях квартири будуть розташовані з одного боку і на рівній відстані від входу.
3. В основному, розетки розміщують поблизу передбачуваних місць розташування електричних приладів на рівні від 50 до 80 см від поверхні підлоги, але це не обов'язкова вимога. Однак, норми ППБ зобов'язують встановлювати одну розетку на кожні шість метрів квадратних, в тому числі неповних.
   Усередині ванних кімнат, а також туалетів, розміщення вимикачів і розеток заборонено. Винятком є ​​розетки для фенів і електричних бритв, їх харчування підводять розділовим трансформатором з обов'язковою подвійною ізоляцією. Трансформатор повинен бути розташований поза ванної та туалету, причому в спеціальному блоці.
   Розетки заборонено розташовувати в межах 0,5 м від металевих елементів із заземленням - труб, радіаторів. газових і електричних плит, раковин. У суміжних приміщеннях рекомендується монтувати розетки на загальній стіні в одному і тому ж місці. Включають їх паралельним з'єднанням.

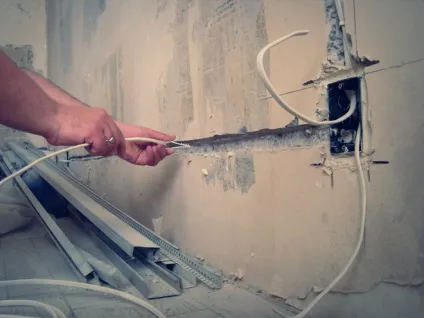

4. Кабелі прокладаються строго горизонтально або вертикально, їх шляху проходження повинні бути точно зафіксовані, щоб при наступних ремонтах не зачепити їх цвяхом або свердлом. Горизонтальний хід кабелю повинен бути в видаленні більше 15 см від стельової поверхні, 15-20 см від підлоги (плінтуса) і 5-10 см від карниза.
   При складанні плану проходження кабелів потрібно знати схему металевих елементів конструкції будівлі, кабель не повинен перебувати з ними в контакті. Від газопроводу кабель повинен проходити не ближче 40 см, якщо присутній трубопровід гарячої води, то кабель повинен бути із захисним покриттям або захищений азбестовою прокладкою. Кабелі заборонено прокладати пучками, відстань між кожним з них має перевищувати 3 мм.
5. З'єднання і відгалуження кабелів повинні монтуватися строго в коробках.
6. Жили заземлення і нульовий фази зварюються, а підключення їх до приладів здійснюється болтами.
   Корпус стаціонарної електроплити повинен бути занулений окремим провідником, перетин провідника вибирається рівним перетину фази. Заземлення та нульовий провід не оснащуються запобіжниками і вимикачами.

Тут наведені основні правила монтажу електропроводки по СНиП, які повинні бути дотримані при прокладанні електричних кабелів, встановлення розеток і вимикачів. Всі вони в більшій і меншій мірі пов'язані з питанням безпеки, але це і є найважливіший фактор, який повинен бути дотримуватися неухильно нарівні з питанням працездатності системи.
