Працюємо з деталізацією, зробимо меблі самі

Давайте розглянемо, що ж далі потрібно з нею робити.

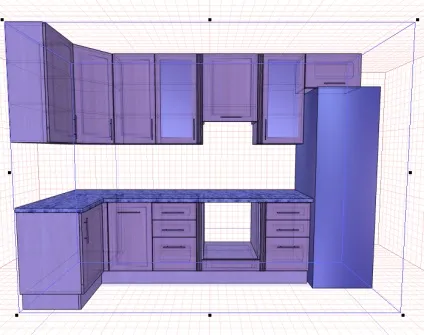

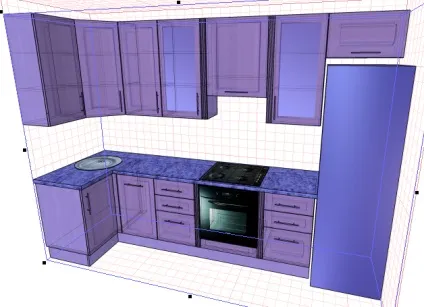

Візьмемо, для прикладу, кухонний гарнітур.

Зробивши його в програмі PRO-100, приступаємо до оформлення.

Нам потрібен список всіх його деталей зі схемами їх обробки.

Так само потрібні розміри всіх фасадів і список фурнітури.

Займемося спочатку деталями, з яких зроблені короба (ДСП, МДФ)

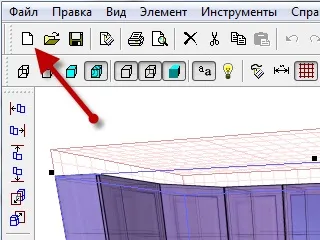

Для цього, скопіюємо всю кухню, і перенесемо її в новий проект програми (в робочому проекті краще не робити ніяких змін, щоб, по «запарці» його не зіпсувати).

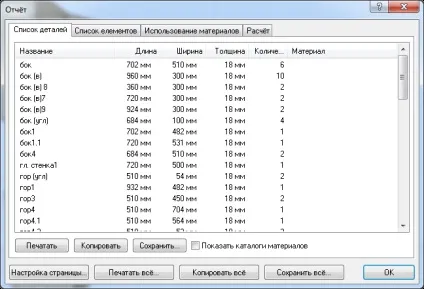

Далі, натискаємо на кнопку «звіти і розрахунки», і отримуємо весь список деталей і елементів.

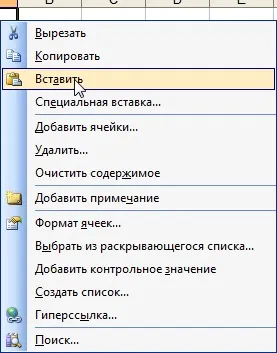

Для того щоб можна було з ним працювати, потрібно його скопіювати (натиснути на відповідну кнопку в цьому вікні), і всю цю скопійоване інформацію перенести в Excel.

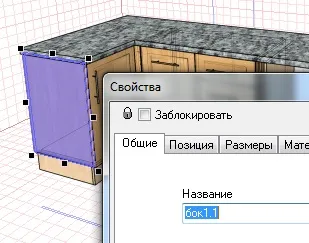

Для того щоб з деталізацією можна було працювати, спочатку, при створенні проекту, потрібно всім деталям привласнювати відповідні назви.

Як правило, модулями гарнітура присвоюються порядкові номери (1,2,3 ... .10,11,12 і так далі).

У назві деталей, наприклад, 1-го модуля, повинна бути цифра 1 (наприклад, «горізонт1» або «КП1»).

Якщо деталь загальна багатьом модулів, то нумерувати її в кожному модулі немає сенсу (щоб не «задваівать»).

Така нумерація робить навігацію по всьому проекту досить легкою і зрозумілою.

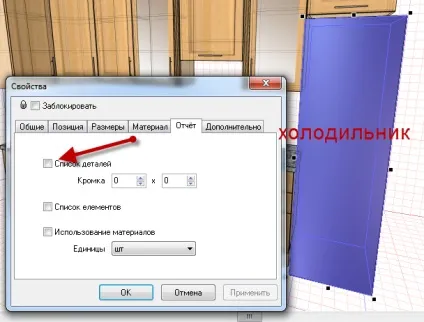

Ще, якщо в проекті існують елементи, що не входять в деталировку (наприклад, елементи приміщення або вбудовується в проекті техніка), в їх властивостях потрібно прибрати галочку «список деталей» у вкладці «звіт».

Тоді даного елемента в деталировке не буде.

Але повернемося до редагування.

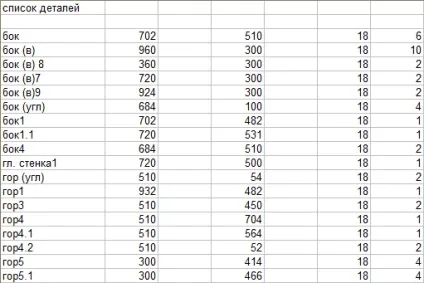

Отже, вставивши весь скопійований масив в робоче вікно Excel, все, що нижче «списку деталей», можна видалити.

Хоча, якщо ви ставили в проекті на фасади ручки, або на модулі опори - їх список (і загальна кількість) буде вказано в «списку елементів».

Ці елементи можна ще подивитися у відповідній вкладці звіту (в PRO-100).

Отже, перше, що потрібно зробити - це розділити деталі коробів з ДСП (або МДФ) від фасадів і деталей з ДВП (з яких зроблені задні стінки і днища висувних ящиків).

Потім необхідно все трохи підредагувати (привести до виду, коли є три стовпці: Назва - висота - ширина - кількість штук).

Це - вихідний матеріал для подальшої роботи.

Тепер ми повинні зробити наступне:

• Відзначити в списку деталей ті, які не можна обертати на аркуші матеріалу при його різанні (тобто ті, у яких текстура матеріалу, якщо вона є, повинна йти в певному напрямку)
• Відзначити деталі, які потрібно поклеять кромкою, відмінною від тієї, якою буде клеїтися основна маса всіх деталей
• Так само, відзначити ті з них, які вимагають додаткової обробки (наприклад, та ж кріволінейка)

Якщо виріб має збиратися з матеріалів різних кольорів - то на кожен колір потрібно робити окремий список елементів, або розділяти їх різним кольором.

Кілька слів про те, як в редагованому файлі зробити розмітку клеєння кромкою:

Необхідно зробити таблицю таким чином, щоб біля кожного розміру була вільна осередок.

Цифра в цьому осередку (0,1,2) - це інформація про те, як потрібно клеїти поточну деталь по відповідній стороні:

1. 0 - елемент з даного розміру не клеїться
2. 1 - клеїться за поточним розміром один раз
3. 2 - клеїться два рази (з двох сторін)

До речі, в самій «Прошка» є функція нанесення кромки.

В меню «Властивості», у вкладці «Звіти» є ця функція.

У фронтальній площині перший розмір розмічається по висоті, другий - по ширині.

У горизонтальній - перший по ширині, другий - по глибині.

У горизонтальній площині (зліва чи справа) перший розмір - висота, другий - глибина.

У даній функції не можна ставити товщину кромки.

В принципі, цією функцією можна користуватися, а всі необхідні доповнення та коригування дописувати потім ...

У підсумку, ми маємо всю необхідну інформацію для виготовлення коробів.

Наприклад, для того, щоб самим зробити карту розкрою, потрібно скопіювати деталировку (без схеми поклейки, зрозуміло), і вставити в Cutting-2.

Після необхідних налаштувань цієї програми, можна зробити карти розкрою (для цього потрібно знати розміри листів матеріалу, які будуть кроіться).

Тепер на черзі фасади.

Головне, що потрібно знати при записі розмірів фасадів - це те, що розміри будь-якого фасаду повинні йти так:

1. Перший розмір - висота
2. Другий розмір - глибина

Наприклад, фасад 140х596 - це 140мм по висоті, і 596мм по ширині.

Отже, записавши деталировку всіх фасадів, можна зробити так само таблицю, в якій вказати, які петлі (і в якій кількості) повинні йти на конкретний фасад, плюс, вказати іншу супутню фурнітуру (підйомники, направляючі, бутилочніци і так далі).

Якщо виріб оснащений фасади з того ж ЛДСП або МДФ (які повинні клеїтися кромкою) - в їх розмірах потрібно врахувати товщину цієї кромки, плюс, вказати розміри відповідно до текстури матеріалу.

Ну і, вказати схему, за якою повинна клеїтися кромка (зазвичай, вона клеїться з кожного боку).

А якщо фасади повинні бути з рамкового МДФ. то на них робиться так само карта розкрою, в якій вказані розміри всіх профілів, з яких вони повинні бути зібрані.

Останнє - це деталировка ДВП (оргаліту).

Як правило, навіть якщо цей матеріал має певну текстуру - її напрямок не так важливо, тому що всі деталі будуть приховані «від очей».

З цього, можна просто зробити таблицю із зазначенням назви, розмірів і кількості елементів.

Так, потрібно ще зробити деталировку стільниці. Вона робиться за тими ж принципами, що описані вище.

В кінці потрібно зробити список решти фурнітури (кріплення, опори, стикувальні планки, навіси та інше).

Це і буде та інформація, на підставі якої можна приступати до виготовлення меблів (у нашому випадку - кухні).

До нових зустрічей.
