Позначення зварювального шва на кресленні по гост
Існують законодавчо встановлені ГОСТи, в яких прописані всі позначення для зварювальних швів. Знання всіх особливостей, записи позначень дозволять швидко і якісно виконати всю роботу зі зварювання деталей. Креслення мають масу особливостей, наприклад, однакове позначення різних швів, або ж нумерація зварних елементів. Тільки знання всіх «підводних каменів» проекту дозволить швидко зрозуміти його суть.
Основні позначення

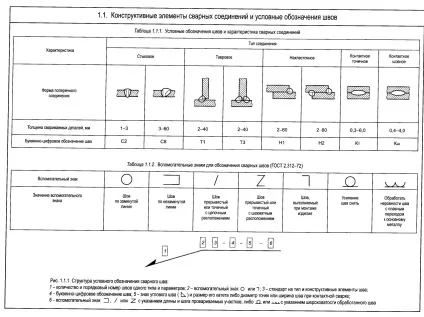

У зварних конструкціях використовуються матеріали різної товщини, розмірів і форм, крім того, деталі можуть мати різне розташування по відношенню один до одного. Позначення зварювального шва на кресленні безпосередньо залежить від взаємного розташування зварних елементів конструкції. Встановлено всього 5 типів з'єднань (згідно ГОСТ 5264 і ГОСТ 14771):
- «С» стикувальний;
- «С» торцеве;
- «Н» нахлестное;
- «Т» Таврове.

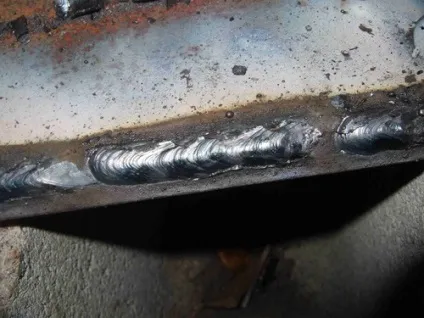

Стикового зварювальний шов на кресленні є з'єднанням елементів, які розташовуються на одній поверхні або площини. Процес зварювання деталей відбувається по суміжних торцевих сторонах.
Торцеве з'єднання «С» представляє собою зварювання елементів по торцевих сторонах деталей, у яких бічні поверхні знаходяться разом. Даний метод використовується при зварюванні деталей з тонкого металу, для того, щоб виключити можливість прожога. Позначення зварювальних швів на кресленнях однаковими буквами, наприклад, стикувальний і торцеве, повинно мати пояснення, що стосується конкретного типу використовуваного зварювального шва.
Позначення зварювальних швів на кресленнях великою літерою Н при зварюванні нахлестним методом. При зварюванні деталі розташовані на паралельних лініях таким чином, що один елемент частково перекриває інший.
Т - це позначення на кресленнях таврового зварного шва. Торцева частина однієї деталі з'єднується з торцевою частиною іншої деталі під певним кутом (може бути і 90 градусів).
Останній тип «У» - кутовий, є шов, який виходить в результаті розташування елементів, що зварюються під прямим, гострим або тупим кутом по відношенню один до одного.
Зварювальний шов на кресленні, незалежно від того, який саме тип зварювання використовувався, може бути позначений, як видимий або невидимий.
Відомий тип шва позначається суцільною лінією, невидимий шов позначають пунктирною лінією. Одиночна зварна точка, яка є видимою, на кресленнях позначається знаком «+», невидима не має ніяких позначень.
Особливості вказівки швів на кресленні

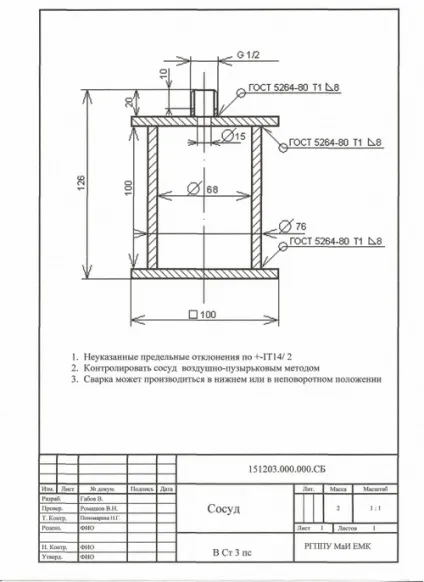

Якщо креслення має шви, які були виконані за одними і тими ж стандартами, то зварювальні креслення, позначення матимуть одні і ті ж, але це слід вказати в технічних вимогах даного креслення.
На кресленнях однакові шви можуть бути пронумеровані, але тільки в тому випадку, якщо всі шви ідентичні один одному і мають одностороннє зображення, наприклад, тільки з лицьового або зі зворотного боку. Якщо шов не має ніякого позначення, на кресленні він повинен бути відзначений як лінія - виноска, яка не має полиць.
Позначення зварювального шва на кресленні симетричного вироби має являти собою лінії - виноски, а самі шви повинні бути зображені тільки на якійсь одній з симетричних частин вироби. Але це можливо тільки в разі, якщо присутній вісь симетрії.
Креслення: вимоги ГОСТ
Зварювання, позначення на кресленні ГОСТ, де є однакові складові елементи однієї деталі, які були зварені швами однакового типу, можуть бути позначені як ліній-виносок. Позначення швів може бути тільки у якійсь одній частині деталі, найбільш оптимальним варіантом є зображення, поряд з яким знаходиться лінія - виноска.
Деякі зварювальні шви можуть на кресленні не відзначатися лініями - виносками, а вказуватися в якості зварювальних пояснень в технічних вимогах і записках до креслення. Позначення зварювального шва на кресленні - обов'язкова умова, це знаходиться в технічному вимозі, воно повинно містити інформацію про тип зварювального шва. розмірах деталей і їх конструктивних особливостях, розташуваннях зварювальних швів в поперечному перерізі.
До всіх швах або групі швів на кресленні приводиться однаковий ряд вимог, який повинен розташовуватися або в таблиці, або в технічному описі.
Сварка (позначення на кресленні ГОСТ) повинна повністю відповідати всім встановленим вимогам. Грамотно складений креслення - це запорука швидкої і ефективної роботи зварників. Креслення, який виконаний не у відповідності до вимог ГОСТ, не буде прийнятий органами.
