Позначення значків на панелі приладів ВАЗ 2114 кнопки, індикатори, схема

Панель приладів автомобіля ВАЗ 2114 є головним інформаційним блоком автомобіля. Завдяки йому водій отримує інформацію про технічний стан і роботу всіх вузлів, приладів і датчиків машини, які відображені в схемах. У статті розглядаються основні елементи панелі, дається розшифровка значків і кнопок панелі приладів, а також схема їх розташування.

складові панелі

Електронна приладова панель розташована на торпеді авто так, що водій може бачити все значки і лампочки індикаторів. Завдяки тюнінгу авто з інжектором користуватися Автоприлад (АП) стало зручніше. Для того, щоб ефективно використовувати інформацію з приладової панелі, кожен водій повинен знати її склад, комбінацію, призначення та схему розташування всіх кнопок і індикаторів.

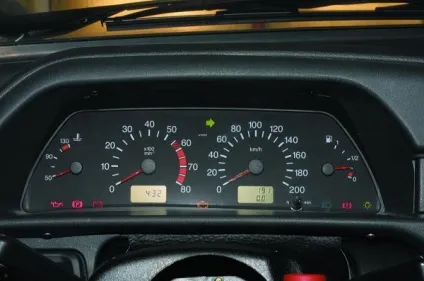

Панель приладів автомобіля ВАЗ 2114

Основними елементами, які розташовані з лівого боку панелі, є:

У верхній частині розташований електронний значок бензоколонки, він означає, що бак заповнений повністю. У правому нижньому кутку такий же електронний значок горить помаранчевим кольором в разі, якщо в баку залишилося менше 6 літрів бензину.

Схема панелі приладів не складне. Якщо хочеться, щоб автомобіль відрізнявся від інших, багато хто використовує для цього тюнінг. З його допомогою можна зробити салон затишним і ефектним. Найчастіше тюнингу піддають панель приладів, роблять більш яскравою підсвічування, виконують вставки накладок, деталей.

Тюнінг приборки ВАЗ 2114

Для того, щоб зробити тюнінг підсвічування і інших частин панелі, потрібно виконати нескладні дії:

• розібрати панель;
• зняти щиток;
• зробити тюнінг задуманих частин, підсвічування, вставки додаткових лампочок і деталей;
• повернути зняті деталі на місце.

Тюнінг підсвічування полягає в заміні жовтих індикаторів на яскраві світлодіоди.

індикаторні лапочки

Позначення на приладовій панелі ВАЗ 2114 зроблені відповідно до вимог і норм. Вони уніфіковані для того, щоб були зрозумілі всім водіям. Опис індикаторів розташовані в нижній частині щитка.

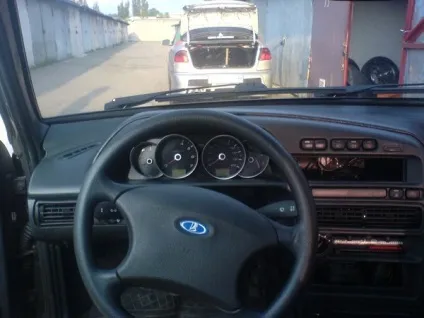

Тюнінг панелі приладів ВАЗ 2114

У таблиці дається опис позначень, які використовуються в схемах і на приладовій панелі.

Кнопки на панелі приладів

Кнопки також мають певне місце розташування в схемі розташування АП.

Кнопки управління на ВАЗ 2114

Кожна з них має своє призначення:

1. Кнопка, розташована праворуч від спідометра, дає можливість на електронному дисплеї перемикати час і температуру. Якщо на неї тиснути більше 5 секунд, коли автомобіль знаходиться в спокої, скинуться поточні показання пробігу.
2. Справа над спідометром на щитку знаходиться комбінація двох кнопок. За допомогою кнопки із зображенням 2-х фар включаються габаритні вогні. Кнопка з однією фарою служить для включення ближнього світла.
3. Кнопка, на якій зображена фара з похилими штрихами, призначена для включення передніх протитуманних фар.
4. Кнопка з горизонтальними штрихами, служить для включення задніх противотуманок.
5. Кнопка з прямокутником дозволяє включити функцію, завдяки якій буде обігріватися заднє скло.

Підводячи підсумки, можна сказати, що на панелі АП відображається така корисна інформація:

• технічні характеристики транспортного засобу, ступінь його безпеки на момент руху;
• наявність бензину, рівень робочих рідин;
• інформація про динаміку руху: швидкості, обертах коленвала і ін .;
• експлуатації різних приладів автомобіля;
• інша корисна інформація, наприклад час, температура і ін.

Світлодіодна панель приладів ВАЗ 2114

Отримати цю інформацію дозволяють різні датчики і вимірювальні прилади, що входять в електричну схему машини. Так як конструкція і схема підключення АП проста, її легко розбирати і збирати. Тому, якщо є бажання, можна виконати тюнінг, зробити накладку, вставки додаткових елементів, можна зробити підсвічування з світлодіодів.

Якщо на приладовій панелі починають підсвічуватися будь-які індикатори, слід відразу реагувати на це. Вчасно виявлена ​​і усунена несправність дасть можливість уникнути проблем в дорозі і продовжить експлуатаційний термін автомобіля.
