Позначення насосів і терміни
У будь-якій сфері людського спілкування існує своя специфіка, і найбільш вживані терміни з неї не завжди зрозумілі людині, вперше стикаються з цією тематикою.
Свого роду "Арго" (мова замкнутої групи людей) є в кожній професії, ремеслі.
Лікарі і перукарі, кухарі і геологи - ми не завжди ясно сприймаємо їх спілкування між собою.
У світі насосного обладнання також є своя мова, як-то: "голий насос" - це не насос без одягу, а "насос з сорочкою" - це не одягнений.

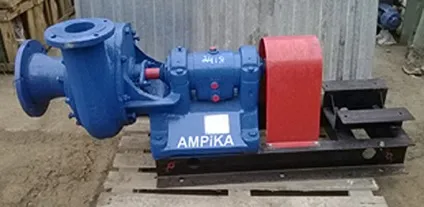

"Голий насос ГШН-150", він же "6Ш8-2 б / д" (на фото внизу) - тобто насос без двигуна, на відміну від "агрегату" ...
"Б / д" означає без двигуна, "б / р" - без рами, "б / м" - без муфти.
ЗІП - набір запасних частин і приладдя.
Облицювання - зменшення діаметра робочого колеса цетробежного насоса (якщо не потрібні номінальні параметри насоса, можна поставити двигун поменше).
Общепром і підривник, лапи, фланець, аїр, Диновський, жук - це все про двигунах.
Жаба, прес, малюк, гном - це про різних типах насосів.
Торець, черв'як, шнек, равлик - це про частинах насосів.

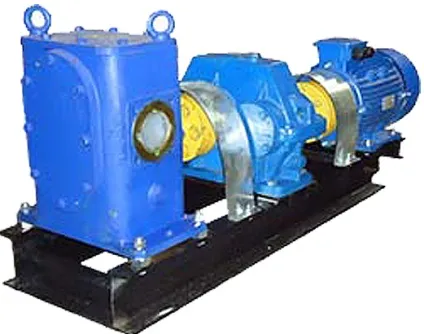

Насос з сорочкою - з камерою підведення гарячої рідини або пари для обігріву насосної частини, що дозволяє перекачувати рідини, здатні до застигання, або сильно в'язкі при низьких температурах. На фотографії - насосний агрегат ДС-134 на базі голого насоса ДС-125, застосовується головним чином для перекачування бітуму на АБЗ (асфальтобетонних заводах).
Насос без сорочки обігріву і без двигуна Насос з сорочкою обігріву і з двигуном
Але залишимо це професіоналам. Ми ж поговоримо (гранично стисло, конспективно) про деякі термінах і поняттях, які потрібно (час від часу) розуміти людині, хоча б зрідка стикається з насосами.
Основні експлуатаційні характеристики електронасосних агрегатів (для перекачування рідин, екзотику, наприклад вакуумні насоси для відкачування газів, або мотопомпи ми тут торкатися не будемо), звичайно ж, відомі всім, це:
- подача - продуктивність насоса, виражається в перекачується обсязі в одиницю часу (зазвичай в кубах в годину),
- натиск - створюване насосом на виході з нього тиск (зазвичай в метрах водяного стовпа, 10 мвс = 1 атм),
- висота самовсмоктування - розрядження у всмоктуючому патрубку насоса (зі скількох метрів насос може всмоктати рідину),
- потужність і обороти двигуна - потужність позначається в кВт або kW, число оборотів в хвилину - об. / хв. r / min, min-1.
Для промислових електродвигунів велике значення має форм-фактор, тип кріплення:
Розібравшись з кліматичними виконаннями, переходимо до виконань згідно з галуззю застосування насоса.
Тепер, коли у нас є розуміння, в якому приміщенні, або в якому середовищі і в якому кліматі може працювати насос, ми повинні зрозуміти вимоги спрямовані вже до насоса. На електро агрегати (як джерело небезпеки іскроутворення) накладаються вимоги в залежності від місця розміщення і перекачується.
Насос, що працює з водою в чистому полі і насос, який качає бензин на нафтобазі це дві великі різниці.
І ми переходимо до наступного пункту.
3. Класифікація обладнання та зон його застосування.
Європейська маркування вибухозахищеного обладнання
Область застосування обладнання
Маркування вибухобезпеки обладнання
1. Вибухозахищене обладнання має сертифікати однієї з випробувальних лабораторій країн ЄС.
2. Область застосування. I - підземні виробки; II - наземне застосування.
4. Навколишнє атмосфера: G - газ; D - пил.
5. Е - згідно євронормам (вимоги CENELEC); Ex - вибухозахищене обладнання.
6. Класифікація видів захисту:
- d - вибухонепроникна оболонка;
- e - захист виду «е» (підвищена);
- про - масляне заповнення;
- р - заповнення або продування оболонки під Різб;
- q - кварцове заповнення;
- m - заповнення компаундом;
- i - искробезопасная електроланцюг: (даний тип вибухозахисту гарантує, що небезпечна ситуація не може виникнути в результаті іскри (при короткому замиканні), або в разі раптового обриву ланцюга харчування (енергія внутрішньої індуктивності приладу), або в результаті нагрівання струмопровідних проводів); ia - небезпечна ситуація не може виникнути при нормальній експлуатації при перешкодах на лінії і при будь-якій комбінації двох можливих несправностей; ib - небезпечна ситуація не може виникнути при нормальній експлуатації, при перешкодах на лінії і однієї несправності.
7. Область застосування:
I - підземні роботи;
II. IIA. IIB. IIC - наземне застосування; для електрообладнання внутрішньої і зовнішньої установки, призначеного для застосування в місцях з
потенційно вибухонебезпечною газовим середовищем, крім шахт і їх наземних будівель, небезпечних по рудничному газу.
Букви А. В. С повинні використовуватися для позначення підгруп ЕО, при використанні видів захисту "d" і "i".
8. Температура займання:
українська маркування (ГОСТ Р 51330.0-99) вибухозахищеного обладнання
1. Рівень вибухозахисту:
для групи I:
РП - для електрообладнання підвищеної надійності проти вибуху;
РВ - для вибухобезпечного електроустаткування;
РВ - для особовзривобезопасное електрообладнання;
для групи II:
2 - для електрообладнання підвищеної надійності проти вибуху;
1 - для вибухобезпечного електроустаткування;
0 - для особовзривобезопасное електрообладнання.
2. Знак Ех, який вказує, що електрообладнання відповідає стандартам на вибухозахист.
3. Позначення виду вибухозахисту:
4. Позначення групи електрообладнання:
I - для електрообладнання, призначеного для підземних виробок шахт і копалень і їх наземних будівель, небезпечних по рудничному газу або пилу;
II або IIA. або IIB або IIC - для електрообладнання внутрішньої і зовнішньої установки, призначеного для застосування в місцях з
потенційно вибухонебезпечною газовим середовищем, крім шахт і їх наземних будівель, небезпечних по рудничному газу.
Букви А. В. С повинні використовуватися для позначення підгруп ЕО, при використанні видів захисту "d" і "i".
5. Для електрообладнання групи II - позначення температурного класу, або максимальну температуру поверхні.
6. Додаткове маркування (при необхідності):
Х (або попереджувальний напис) - для забезпечення безпеки при експлуатації необхідні спеціальні умови;
U - даний пристрій є компонентом Ex-обладнання.

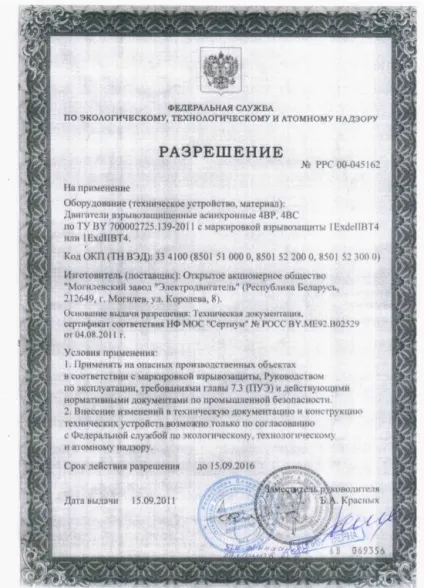

Відповідно наявність у обладнання вибухозахисту дозволяє отримати ось таке серйозне дозвіл на застосування на об'єктах підвищеної небезпеки.
Приклад Дозволи на застосування обладнання на об'єкті підвищеної безпеки
4. Рівень шуму.
Бувають випадки, коли дуже важливим параметром обладнання стає рівень шуму, видаваний насосом.
Це може бути дачний насос для душа який нікуди поставити подалі від спальні. Або промисловий насос, для проектування часу роботи поруч з яким потрібно його шумова характеристика. Не вдаючись сильно в подробиці і деталі, наведемо звичайні життєві ситуації які допоможуть нам оцінити - чи підійде нам про рівнем шуму насос.
Шум від різних джерел, приклади:
