Поверхневий насос для будинку, як вибрати і встановити

Для водопостачання будинку, а також для поливу на дачі можна встановити і поверхневий насос, якщо джерелом води є колодязь, і вода в ньому знаходиться не далеко від поверхні. Але при виборі і установці поверхневого насоса, для відкачування води з колодязя, є ряд нюансів, які потрібно врахувати.

Основні питання два:

• де встановити;

• які параметри і технічні характеристики повинні підібрати.


Розглянемо спочатку місце установки, так як воно може вплинути і на необхідні технічні характеристики.

Де і як встановити поверхневий насос

Основні фактори, які впливають на вибір місця установки насоса:

• температура навколишнього середовища, - не нижче 0 градусів;

• обмежена глибина всмоктування - до 8 метрів;

• вологість повітря - задається в технічних характеристиках насоса.

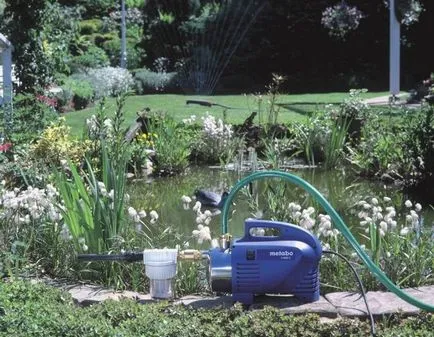

Якщо насос передбачається використовувати тільки в теплу пору, то проблем немає. Насос можна встановити під навісом прямо поруч з колодязем і туди ж подати напругу. Трубопровід для водопостачання дачі і поливу городу, теж можна просто прокласти по поверхні землі. А на зиму, це обладнання потрібно буде демонтувати і складувати в сухому приміщенні.

Але якщо постачання води необхідно круглий рік, то тоді насос може розташовуватися або в опалювальному поверхневому приміщенні (а в окремих випадках і в будинку) або ж повинен перебувати в глибокому приямку, який буде зігріватися природною температурою грунту.

Максимальна глибина всмоктування теж впливає на вибір місця тому, що трубопровід створює гідравлічний опір. І чим далі насос буде від джерела, тим менше у нього виявиться реальна глибина всмоктування. Тут рекомендується використовувати правило 1/4, - 1 метр по вертикалі еквівалентний 4 метрам по горизонталі. Тобто якщо ми віднесемо насос на 8 метрів в сторону від джерела, то це означає, що ми зменшимо глибину всмоктування на 2 метри, і у нас в розпорядженні залишиться вже не 8 метрів, а 6.

Розташування в будинку

Таким чином, наприклад, якщо колодязь знаходиться всього в 10 метрах від будинку, а рівень води в колодязі на 4 метри нижче від розташування точки всмоктування насоса, то ми може розташувати насос і в будинку.

Але тут відіграє роль шум обладнання. Не можна поверхневий насос просто так поставити посеред хати - він швидко набридне. Потрібно обладнати спеціальну кімнату або підвальне приміщення, з достатньою звукоізоляцією.

устаткування кесона

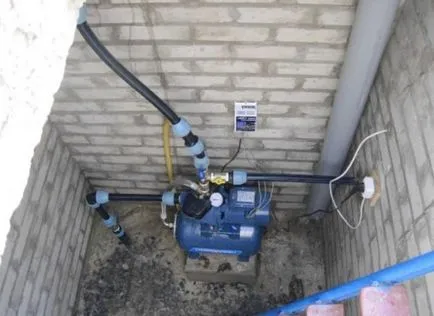

Але якщо колодязь знаходиться досить далеко, і правило «1: 4» виконати неможливо, то тоді необхідно для поверхневого насоса обладнати приямок (кесон) безпосередньо біля колодязя. Глибина приямка повинна бути нижче рівня промерзання грунту на 0,5 метра. У багатьох випадках - це 1,5 - 2,0 метра в залежності від регіону. Приямок повинен бути великим, що забезпечує безперешкодний доступ до устаткування з усіх боків.

У приямку облаштовується бетонне дно і суцільні гідроізольовані стіни. Стіни можна викласти і з цегли без суцільного бетонування, але з зовнішнього боку захистити цегла від грунту двома шарами руберойду. Навколо приямку робиться глиняний замок, тобто піднімається гідроізоляційне споруда, яка перешкоджає затоплення приямку дощовими і талими водами. Накривається кесон суцільний водонепроникною кришкою, що забезпечує стік води. Кришка теплоізолюється не менше ніж 5 см пінополістиролу.

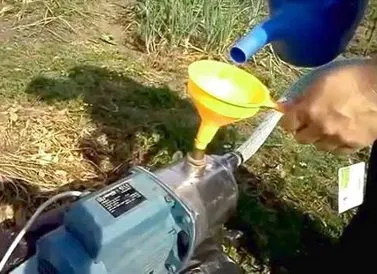

У приямку монтується насосна установка, і відведення для заливки насоса з заливний лійкою, який необхідний на аварійний випадок, коли подача води з резерву в будинку неможлива, а також необхідна розводка трубопроводу. Іноді також в приямок з дому виносяться і реле тиску, зворотний клапан, фільтр тонкого очищення, вентилі, гідроакумулятор (в блоці з насосом).

При виборі місця розташування насоса і при його монтажі важливо забезпечити рівномірний нахил всмоктуючого трубопроводу в сторону джерела води. Тоді при заливці насоса в трубопроводі не виникне повітряних пробок. Точка аварійної заливки повинна бути вище, ніж найвища частина всмоктуючого трубопроводу.

Які технічні характеристики повинні бути у поверхневого насоса

Яка продуктивність насоса буде потрібно?
Продуктивність насоса вимірюється в літрах кубічних на годину. Для насосів, призначених для використання в побуті, вона знаходиться частіше в межах 3 - 6 м куб. / Год.

А який витрата води нам потрібен?
Для поливання городу знадобиться - 1 - 2 м куб. в годину.
Для водопостачання будинку (пікове навантаження) - 3 м куб. в годину. Якщо забезпечується дві сім'ї - 5 м куб. в годину. 4 сім'ї - 6 м куб. в годину.

Який напір повинен бути?
Максимальний напір насоса визначається в метрах водяного стовпа. Зазвичай у насосів призначених для водопостачання приватних будинків і дач натиск становить 30 - 80 метрів. Також ці дані можна грубо перерахувати в атмосфери, прийнявши, що 1 атм. = 10 метрам водяного стовпа.

Визначення необхідного напору насосної установки

• В першу чергу необхідний натиск залежить від перевищення рівня висотних відміток між точкою розміщення насоса і верхньою точкою водозабору. Але, якщо говорити про класичну схему водопостачання будинку з наявністю гідроакумулятора, який підтримує тиск в системі і віддає його на найвищу точку в будинку, то відповідно, - між насосом і гідроакумулятором.

Також впливає і відстань від насоса до водозабору. Приблизно можна вважати, що 100 метрів по горизонталі еквівалентно 10 метрам по вертикалі.

Також має досягатися максимальний тиск, на яке відрегульовано реле тиску управління. Зазвичай це 2,8 - 3,5 атм.

Плюс запас на інші втрати і «на впевнену роботу» не менше 10 метрів стовпа води.

Наприклад, різниця в висотах між насосом у колодязя і гідроакумулятором становить 5 метрів (колодязь в низині), відстань до колодязя - 50 метрів, максимальний тиск в системі 3 атм.
Вважаємо: 5 + 5 + 30 + 10 = 50 метрів.

Яка потужність двигуна буде потрібно

Насоси, які розраховані на побутове водопостачання з напором 40 - 80 м і витратою води 3 - 6 м куб. / Год комплектуються електродвигунами потужністю 0,7 - 1,8 кВт в залежності від характеристик самого насоса. Напруга живлення зазвичай є двофазним 220 В. Але є моделі комплектуються двигунами на напругу 380В, три фази.

Діаметр трубопроводу

Зазвичай насоси забезпечуються патрубками на 1 дюйм. Що приблизно відповідає поліетиленовому трубопроводу зовнішнім діаметром 32 мм, який зазвичай і застосовується в якості водопровідної магістралі. Трубопровід підключається до насоса на різьбі через спеціальні перехідні муфти.

Залишається додати, що поверхневий насос монтується в строгій відповідності з доданою до нього інструкцією.

• Насос повинен закріплюватися на міцній основі, яке поглинає і гасить вібрації.

Електропостачання виконується кабелем, який підходить по потужності з урахуванням довжини, але з перетином жив не менше 2,5 мм кв.

Всас розташовується не ближче 0,5 метрів від дна, що б насос не захоплював мул. В процесі експлуатації всас завжди повинен бути занурений у воду, тобто рівень води в джерелі не повинен опускатися нижче точки всаса при максимальному водозаборі.

Всас обладнується фільтром грубого очищення, а також зворотним клапаном.

Спільно з насосом, призначеним для водопостачання будинку повинні встановлюватися послідовно, - фільтр грубого очищення, зворотний клапан всаса, заливна горловина, вхідний вентиль, зворотний клапан, фільтр тонкої очистки води, зливний аварійний вентиль, гідроакумулятор, реле управління насосом, манометр, водоочистная станція ( за потреби). Після чого вода подається на розводку будинку. Але порядок установки окремих елементів може змінюватися в залежності від марки насосної установки (можуть встановлюватися на насосі).

Зараз виробники йдуть назустріч потребам покупців і випускають насосні станції в зборі, коли в одному блоці знаходяться поверхневий насос, гідроакумулятор, реле тиску і супутнє обладнання. Тому є можливість, не комплектувати систему елементами окремо, а скористатися готовим рішенням, під певні витрати і напір води.
