Поверхнева діаграма в excel і приклад її побудови
Принцип побудови поверхневих діаграм в Excel можна порівняти з рельєфними картами. Де положення пункту визначається не тільки довготою і широтою, але і третьої величиною - висотою.
Дане порівняння допоможе зрозуміти, як створити на перший погляд складну поверхневу діаграму в Excel і як її використовувати.
Побудова поверхневої діаграми в Excel
Практичний приклад застосування і створення поверхневої діаграми в Excel.
Напруга випромінювання в квадратній кімнаті визначено формулою z = [sin (x) * y] 2. Початок осей координат розташовано центру кімнати.
Візуально складно визначити місце в кімнаті, де найбільш інтенсивне випромінювання. Створимо графічне представлення ситуації, яке буде Новомосковскбельно навіть для дилетантів.
Спочатку виконаємо всі необхідні розрахунки і обчислення в таблиці. А поверхневу діаграму побудуємо на основі вже отриманих даних.
- Заповніть таблицю як зазначено на малюнку.
- Виділіть діапазон B2: L12 так, щоб B2 активної осередком виділеного діапазону (виділяйте з верхнього лівого кута B2 діапазону до нижнього правого кута до осередку L12).

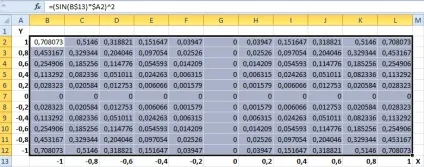

- Не знімаючи виділення, введіть в рядок формул: = (SIN (B $ 13) * $ A2) ^ 2 і натисніть комбінацію клавіш CTRL + Enter. Зверніть увагу, як ми використовуємо в аргументах формули змішані посилання на клітинки.
- Між стовпчиками A і B вставте новий стовпець і заповніть його другий осередок формулою: = "" A2 (не забудьте поставити пробіл між лапками). Скопіюйте цю формулу в усі комірки стовпчика до 12-ої рядка (тобто заповніть цією формулою діапазон комірок B2: B12).

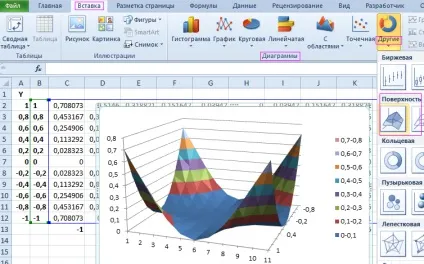

- Виділіть діапазон: B2: M12 і виберіть інструмент: «Вставка» - «Діаграми» - «Інші» - «Поверхность».

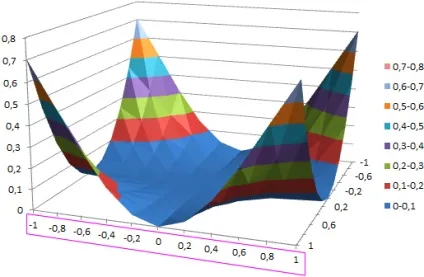

Тепер чітко видно на діаграмі що найбільша інтенсивність випромінювання знаходиться в кутках кімнати.
Щоб правильно налаштувати горизонтальну вісь X, клацніть по діаграмі, щоб її активувати і виберіть інструмент: «Робота з діаграмами» - «Конструктор» - «Вибрати дані».
У вікні «Підписи осі» змініть значення, виділивши діапазон комірок C13: M13 і на всіх діалогових вікнах натисніть ОК.
Короткий опис прикладу
Варто відзначити! При створенні поверхневої діаграми ми змінили числові значення стовпця A в текстові, помістивши їх в стовпець B за допомогою формули. Якби ми цього не зробили, то Excel сприйняв би ці числові значення (стовпчик A) як дані для побудови поверхневої діаграми, а не як підписи даних.
Якби ми просто привласнили текстовий формат для значень стовпця A (замість додаткового стовпчика з формулами), тоді ми просто отримали б помилку при розрахунках.
Ось в такий нехитрий спосіб ми красиво зробили підписи для осей діаграми і не допустили помилок при розрахунках.
