У статті описано виготовлення потужного лазера (300мВт

потужність 500 китайських вказівок), який може завдати шкоди вашому здоров'ю і здоров'ю оточуючих! Будьте гранично обережні! Використовуйте спеціальні захисні окуляри і не направляйте промінь лазера на людей і тварин!

Для початку потрібно підготувати всі комплектуючі:
- неробочий (або робочий) DVD-RW привід зі швидкість запису 16х або вище;
- конденсатори 100 пФ і 100 мФ;
- резистор 2-5 Ом;
- три акумулятора ААА;
- паяльник і дроти;
- коліматор (або китайська указка);
- сталевий світлодіодний ліхтар.

Це необхідний мінімум для виготовлення простої моделі драйвера. Драйвер - це, власне, плата яка буде виводити наш лазерний діод на потрібну потужність. Підключати безпосередньо джерело живлення до лазерного діода не варто - вийде з ладу. Лазерний діод потрібно живити струмом, а не напругою.

Коліматор - це, власне, модуль з лінзою, яка зводить все випромінювання у вузький промінь. Готові коліматори можна купити в радіомагазинах. У таких вже відразу є зручне місце для установки лазерного діода, а вартість становить 200-500 рублів.

Можна використовувати і коліматор з китайської указки, однак, лазерний діод буде складно закріпити, а сам корпус коллиматора, напевно, буде зроблений з металізованого пластика. А значить наш діод буде погано охолоджуватися. Але і це можливо. Саме такий варіант можна подивитися в кінці статті.

Спочатку необхідно добути сам лазерний діод. Це дуже тендітна і маленька деталь нашого DVD-RW приводу - будьте обережні. Потужний червоний лазерний діод знаходиться в каретці нашого приводу. Відрізнити його від слабкого можна по радіатора більшого розміру, ніж у звичайного ІК-діода.

Рекомендується використовувати антистатичний браслет, так як лазерний діод дуже чутливий до статичної напруги. Якщо браслета немає, то можна обмотати висновки діода тонким дротиком, поки він буде чекати установки в корпус.

За цією схемою потрібно спаяти драйвер.

Чи не переплутайте полярність! Лазерний діод також вийде з ладу миттєво при неправильній полярності підводиться харчування.

На схемі вказано конденсатор 200 мФ, однак, для портативності цілком вистачить і 50-100 мФ.

режде ніж встановлювати лазерний діод і збирати все в корпус, перевірте працездатність драйвера. Підключіть інший лазерний діод (неробочий або другий, що з приводу) і заміряйте силу струму мультиметром. Залежно від швидкісних характеристик силу струму потрібно вибирати правильно. Для 16х моделей цілком підійде 300-350мА. Для найшвидших 22х можна подати навіть 500мА, але вже зовсім іншим драйвером.

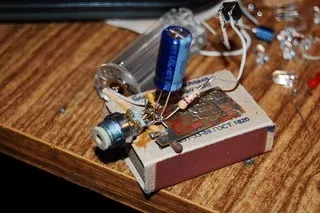

Виглядає жахливо, але працює!

Зібраним у висячому положенні лазером похвалитися можна тільки перед такими ж божевільними техно-маніяками, але для краси і зручності краще зібрати в зручний корпус. Тут вже краще вибрати самому, як сподобається. Я ж змонтував всю схему в звичайний світлодіодний ліхтар. Його розміри не перевищують 10х4см. Однак, не раджу носити його з собою: хіба мало які претензії можуть пред'явити відповідні органи. А зберігати краще в спеціальному чохлі, щоб не запилилася чутлива лінза.

Це варіант з мінімальними витратами - використовується коліматор від китайської указки:

Використання фабрично-виготовленого модуля дозволить отримати ось такі результати:

Промінь лазера видно ввечері:

І, зрозуміло, в темряві:

На забувайте про техніку безпеки! Лазери - це не іграшка! Бережіть очі!
