Потужна сирена на транзисторах, вироби для авто

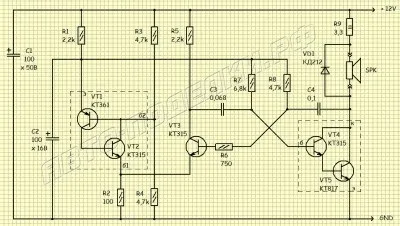

Здавалося б, для збірки сирени знадобитися купувати мікросхему для забезпечення необхідного посилення сигналу, городити обвіс на неї. Однак для відтворення подібного сигналу з не високими вимогами до якості звуку, можна легко обійтися складанням генератора на транзисторах. Схема представлена ​​нижче.

Подібна збірка забезпечує досить гучний звук і для охоронної сигналізації цілком підійде, працює природно все це справа від бортової мережі.

Вся елементна база поширена і знайдеться в будь-якому радіотехнічному магазині. Схема взагалі не дуже вимоглива до елементної бази при відсутності якого-небудь елемента можна його замінити будь-яким ліпшим зі старого мотлоху.

Ще одним з переваг схеми є те, що транзистори не обов'язково встановлювати на тепловідвід, навіть при тривалій роботі вони не перегріваються.

НА схемою штрихпунктирной лінією позначені транзистори, що позначають два різних генератора, один служить для завдання частоти звучання, інший для її зміни, шляхом підбору різних типів транзисторів. Інші компоненти вигляді, резисторів і діодів я думаючи не важко буде знайти. Як головки можна використовувати будь-яку стару сигналізації або пискавку.

Для збільшення потужності, навіть зі схеми зрозуміло потрібно збільшити потужність вихідного транзистора КТ817. Наприклад, його можна замінити на КТ819, однак при підвищенні потужності бажано встановити транзистор на тепловідвід, інакше довго він не прослужить.

Потрібно розуміти, що для сигналізації зовсім не обов'язково городити низкоомную головку, тим більше вона сильно нагрузить схему. Тому бажано використовувати прості високоомні головки (8-16 Ом).
