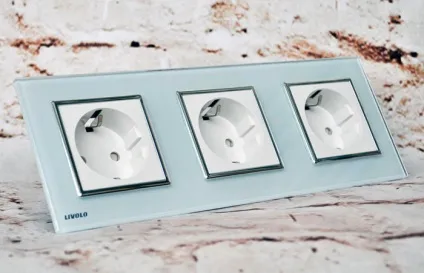

Потрійна розетка як рішення електротехнічних проблем

У побутовій та робочого життя сучасна людина оточений масою електричних приладів. Для їх повноцінного функціонування доводиться збільшувати кількість точок підключення. Тому потрійна розетка робиться все більш затребуваною.

Стаціонарне спеціалізований пристрій набагато надійніше замикає контакти, забезпечуючи безпечну подачу електрики до приладів і техніці. З особливою гостротою справжні проблеми відчуваються в кухні. У цьому приміщенні людина проводить близько третини свого життя. Приготування і споживання їжі вимагають максимального використання багатьох електроприладів.

Розетки потрійні стають затребуваними в вітальнях, спальнях, кабінетах. У цих місцях часто виникає необхідність підключати групу взаємодіючих електропобутових приладів. У міру накопичення техніки виразніше стають власні або чужі прорахунки при первісної компонуванні пристосувань.

Прагнучи збільшити кількість точок підключення електричних приладів, мешканці приміщень захаращують простір павутиною подовжувачів. Для поліпшення комфортного проживання стандартні пристрої навантажуються двійниками або трійниками. Подібні конструктивні рішення створюють додаткові незручності, знижують рівень безпеки:

• збільшується механічна дія на одну точку підключення (призводить до поломки або замикання);
• зростає електрична завантаження (збільшене число споживачів призводить до перегріву проводки);
• підвищується ризик різних механічних пошкоджень (двійник або трійник помітно виступає над поверхнею стіни).

Засилля подовжувачів, двійників або трійників крім незручностей і зниження безпеки помітно погіршує інтер'єр. Виправити подібні ситуації допомагає установка потрійних розеток. Монтування такого блоку дозволяє отримати в одній точці кілька місць підключення.

Конструктивні особливості

Конструкція розетки складається з корпусу і внутрішньої (робочої) частини. Функціонально важливими елементами є клеми з прикріпленими пружинами під вилку і контакти. Більшість моделей оснащено пристроєм для підключення заземлення. Це допомагає знизити напругу з підключеної техніки, підвищити системну безпеку.

На теперішньому ринку представлені численні різновиди виробів. При підборі конкретних модифікацій слід враховувати особливості використання електричних приладів. Значна їх кількість сумісно з виробами типу C6 (євро). Але ще залишаються затребуваними і стандартні пристрої типу C5 (радянські). Відрізняються вони між собою не тільки зовнішнім виглядом, але і конструктивними особливостями. Крім більш привабливого дизайну евророзетки здатні витримувати більшу силу струму (до 16A, стандартні - до 6A). Застарілі моделі не оснащені контактами заземлення. Круглі отвори в євророзетка мають більший діаметр під відповідні стрижні вилки.

Розетки потрійні можуть відрізнятися за типами контактів. Вони бувають пелюстковими і пружинними. Перші вважаються дуже надійними. Пелюстки з часом втрачають жорсткість, пружність. Тоді, вставляючи вилку, помічають іскріння. Пружинні контакти характеризуються більшою зносостійкістю. Вони можуть благополучно експлуатуватися кілька десятків років.

Під час підключення потрійну розетку до джерела електроенергії, краще пізнати, що вона оснащена латунними контактами. Доповнюється високу якість продукту кришкою з жаростійкої пластмаси і керамічним сердечником.

Основні різновиди

Виробники пропонують строєні розетки різних форм. Майстри частіше зупиняють свій вибір на пристроях, що мають квадратну форму. Такі моделі вважаються більш універсальними.

Потрійна розетка буває:

• внутрішньої;
• зовнішньої або зовнішньої;
• вбудовується;
• накладної.

Для установки всіх модифікацій користуються способом блокової збірки. Такий метод дозволяє підключити до одного живить проводу три електроприладу одночасно. Фахівці рекомендують відмовитися від зовнішніх рамок до автономних розеток, замінивши їх однією загальною накладкою. Підбирається вона під контури внутрішньої частини.

Особливу увагу споживачів привертає потрійна розетка, обладнана вимикачем. Конструкція дозволяє знеструмити блок на короткочасний або тривалий термін. Так виключаються короткі замикання або інші несправності, коли мешканці відсутні в приміщенні.

Установка потрійний розетки проводиться із застосуванням горизонтальної або ж вертикальної панелі. Конструктивно ці блоки виконуються на 1 каркасі або на 3 автономних пристроях під загальною накладкою.

Вибір і визначення місця підключення

До того як встановити потрійну розетку в відведеному пункті, слід сформувати загальну геометрію розташування і зручність підключення. Для додання конструкції максимально можливої ​​рівної лінії обов'язково застосовується будівельний рівень. Перекіс в посадці блоку не тільки псує зовнішній вигляд, але і ускладнює підключення живлячих проводів.

Необхідно суворо дотримуватися ряду важливих вимог. Одне з них зводиться до того, що між центрами підрозетників має бути відстань 72 мм. Відхилення в більшу або меншу сторону приведуть до ускладнень, пов'язаних з посадкою декоративної панелі. Врахувати цю вимогу треба в процесі нанесення розмітки.

Відповідно до рекомендацій сучасного дизайну місця для установки прибудованих виробів визначаються по евроеталонам. Пристрої мають у своєму розпорядженні в стіну на висоті 25-40 см від рівня підлоги. Остаточний вибір пункту установки обумовлюється міркуваннями доцільною функціональності і дизайну.

Підготовча стадія монтування

На цій стадії під вбудовуються подрозетники створюють посадочні місця методом штробірованія. Використовують перфоратор, різні насадки. Знадобляться зубило, викрутки, молоток.

Штроба, призначена для укладання проводки, повинна мати строгу горизонтальну або ж вертикальну лінії. Ширина і глибина каналу підводки залежать від окружності кабелю. Найбільш підходить для побутових умов кабель з товщиною, адекватної перетину не менше 2,5 мм 2. Однак обсяг змінюється в залежності від наявності або відсутності гофри.

монтаж підрозетника

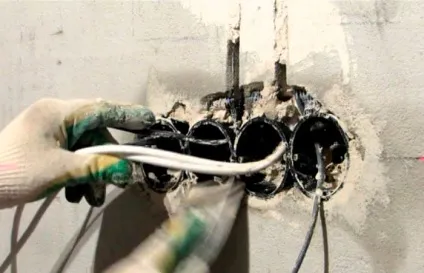

Перед тим як підключити потрійну розетку, необхідно надійно зафіксувати підрозетник в стіновий площині. Рекомендується строєний прилад поміщати в моноблок. Тоді єдиний каркас надійно об'єднує 3 гнізда.

Для монтажу вживають алебастр. Важливо з достатньою точністю розрахувати кількість замісу. Надлишки будуть випирати назовні, швидко застигати. При малій кількості не вдасться забезпечити надійне кріплення підрозетника.

Консистенція алебастровою суміші не повинна бути занадто густий або рідкої. Готувати заміси краще невеликими порціями. Так забезпечується надійне зчеплення матеріалу зі стіною і підрозетників. Дії виконуються в певній послідовності:

1. в підрозетники бажано просвердлити 3 отвори для проводів;
2. кабель живлення проводиться через отвір підрозетника;
3. розведена суміш наноситься на внутрішні стінки поглиблення;
4. вставляється блок;
5. конструкція виставляється за суворими геометричним лініям;
6. підрозетник на якийсь час надійно фіксують.

Необхідно звернути увагу на кріпильні гвинти: чи відповідають вони горизонтальному і вертикальному рівню встановлюваних пристроїв. Остаточне час засихання алебастру дорівнює 2 годинам. Слідом за тим як суміш схопиться, беруться за підключення побудованої розетки.

Розведення провідних жив

Можна попередньо намалювати паралельний креслення-схему того, як правильно підключити строєний блок. На ній різними кольорами необхідно відзначити проводи, що з'єднують контакти заземлення, нуля, фази. Не рекомендується здійснювати підключення послідовно за принципом шлейфу.

За допомогою індикатора визначають нульову і фазну жили. На щитку відключають подачу електроживлення. За схемою виконують з'єднання між встановленими пристроями. Використовують дроти, які мають рівне перетин.

Від однієї розетки до іншої робляться перемички. Захисна жила кріпиться до заземлюючих контактів. Нульова і фазна проводка з'єднуються з силовими контактами. Строго дотримуються місця підключення заземляющей жили. Нуль або фаза можуть підключатися до довільних силовим контактам. Забарвлення жив має усталену колірну традицію: нуль - синій, фаза - коричнева, заземлення - жовто-зелене.

Наконечники жив підключаються до відповідних контактів, щільно фіксуються гвинтами. Потім жили скручуються всередину коробки. Вирівнюється конструкція постукуванням по корпусу. Затягуються кріпильні гвинти, встановлюються декоративно-зовнішні накладки.

Підключення з дотриманням правил безпеки

Підключення потрійний розетки вимагає дотримання норм і правил безпеки. Тому для скручування проводів рекомендується використовувати спеціальні контактні наконечники. Вони вставляються в затиски, прикручуються гвинтами.

Під час проведення монтажних робіт треба використовувати інструментарій, оснащений ізоляційними ручками. Електропроводи великої довжини охайно скручують, уникаючи згинів під малим кутом. Можна зайвий провід в скрутці ховати в стіну, але краще обрізати його до встановленої довжини.

Для нарощування жив застосовують пайку, а не скручування. Використовують дроти, прийнятні для споживаної потужності електроприладів. Перевіряють надійність ізоляції.

Безпека і якість електромонтажних робіт залежать від дотримання передбачених правил. Тоді потрійні вироби забезпечать комфорт при користуванні електричною мережею і електроприладами. При найменших сумнівах у власних силах краще установку довірити професіоналам.

•
