Послідовність укладання листів в покриття

Послідовність укладання листів в покриття

Перший лист укладають по шнуру уздовж ската, починаючи від карниза, без обрізки кутів. Потім на гребені другої хвилі з правого боку аркуша ручним дрилем (з діаметром свердла на 1-2 мм більше діаметру гатить) свердлять отвір на відстані 80-100 мм від нижньої кромки і прибивають лист до карнизного звису шиферним цвяхом з прокладкою з гуми, толю, руберойду, що не добиваючи цвях до відмови на 2-3 мм.

Далі покрівельник кладе на місце другий лист подовжнього ряду (від першого ряду до кінця), точно приладжує лист з відрізаним кутом за місцем, свердлить дрилем отвір на другій хвилі праворуч на середині нахлестки другого листа на перший (на відстані 60 мм від нижньої межі другого листа ) і прибиває його до обрешітки шиферним цвяхом з рубероидной прокладкою, що не добиваючи цвях до відмови на 3-4 мм. Таким же чином обробляють наступні листи першого подовжнього ряду і прибивають їх до решетування.

В покриття хвилясті листи укладають: у поперечному напрямку - справа наліво (звертаючись лицем до коника) з перекриттям одного листа іншим на одну хвилю; в поздовжньому напрямку - знизу вгору з перекриттям нижче укладеного ряду вище укладається на 140 мм при ухилі до 33%. Листи в ряду зручніше укладати справа наліво, причому враховують напрям пануючих в даному районі вітрів, щоб відкриті кромки поздовжніх стиків були звернені на подветренную сторону.

Покривати дах з напуском хвилястих листів можна двома способами: із зсувом подовжніх кромок листів на одну хвилю по відношенню до таких же кромок листів раніше укладеного ряду; з суміщенням поздовжніх кромок листів у всіх вище укладаються рядах.

Для укладання за першим способом заготовляють необхідну кількість листів, обрізаних на одну, дві, три і чотири хвилі. У цьому випадку лінія стикування аркушів на схилі в поздовжньому напрямку буде ступінчастою. При укладанні другим способом в листах обрізають лише кути (рис. 1), тоді лінія стиковки листів на схилі по поздовжніх крайках буде прямий.

Малюнок 1. Підготовка листів ВО до укладання: а - послідовність обрізки листів при укладанні справа наліво (при укладанні листів зліва направо листи обрізають по пунктиру); б - з'єднання чотирьох аркушів ВО способом поздовжньо-поперечного нахлестки; 1 - кутовий лист; 2 - зливний і фронтонний листи; 3 - фронтонний і коньковий листи; 4 - рядовий лист

Листами ВО з часткової обрізанням хвиль рекомендують покривати відносно вузькі по ухилу, але довгі в поперечному напрямку скати. Широкі по ухилу, але короткі в поперечному напрямку скати покривають листами ВО зі зрізаними кутами.

Підставою під покрівлю служить обрешетка з брусків перетином 60x60 мм. Висота карнизного бруска - 66 мм. Всі непарні бруски мають висоту 60 мм, а парні - 63 мм. Для однотипності зазвичай беруть бруски 60x60 мм; вони ж можуть бути використані і як парні, але їх треба наростити, наприклад, уклавши на крокви планки 1 (рис. 2, а) товщиною 3 мм. На такій підставі поздовжня нахлестка листів буде щільною і листи ВО будуть міцно лежати на брусках обрешітки.

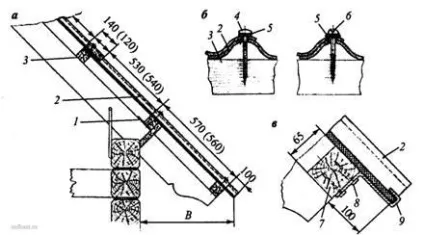

Малюнок 2. Укладання і кріплення листів ВО: а - поздовжній розріз ската; б - кріплення аркушів ВО; в - додаткове кріплення листів ВО на карнизі; 1 - вирівнююча планка; 2 - лист ВО; 3 - обрешеточних брусок; 4 - цвях; 5 - гумова шайба; 6 - шуруп; 7 - карнизний брусок; 8 - цвях; 9 - противітрові скоба (цифри в дужках відносяться до укладання обрешітки при ухилі ската менше 58%)

Кріплять листи на решетування цвяхами, шурупами (рис. 2, б) і частково протівоветровимі скобами (рис. 2, в). У районах, де сила вітру перевищує вісім балів, листи встановлюють на шурупах і скобах. У карнизному ряду скоби ставлять по шнуру з розрахунку по дві на лист.

Обрешітку даху виконують з таким розрахунком, щоб на неї можна було укласти ціле число листів як в подовжньому, так і в поперечному напрямках (рис. 3). Їли це неможливо, в покрівлю вводять обрізані листи, які в поперечних рядах укладають передостанніми у фронтоном схилу, а в поздовжніх - у коника. Щоб не обрізати листи, можна збільшити або зменшити звіси покрівлі на фронтонах, а також змінити величину виносу карнизного свеса.

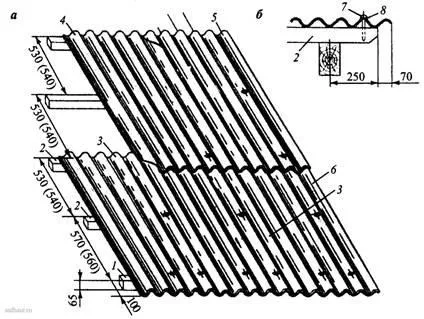

Малюнок 3. Покриття ската листами ВО: а - початкова стадія укладання листів ВО з суміщенням поздовжніх крайок; б - поперечний розріз фронтоном схилу; 1,2 карнизний і обрешеточних бруски; листи: 3 - зливний; 4 - рядовий; 5 - фронтонний; 6 - кутовий; 7 - цвях; 8 - гумова шайба (цифри в дужках відносяться до укладання обрешітки при ухилі ската менше 58%)

Готуючи листи, перевіряють їх зовнішній стан, довжину і ширину, потім обрізають їх кути або поздовжні смуги. Отвори, як правило, свердлять за місцем ручної або електричної свердлильної машиною. Діаметр свердла повинен бути на 2 мм більше діаметру гатить або шурупа.

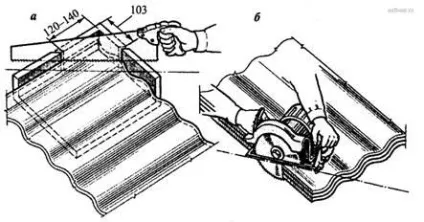

Малюнок 4. Обрізка кутів в листах ВО ручною ножівкою в стусле (а) і дискової електропилкою (б)

Кути в листах ВО можна зрізати також ножицями або електричними ножовими або вирубними ножицями. Роблять це так. На аркуші ВО олівцем креслять лінію відрізу і ножицями відрізають кут, стежачи за тим, щоб дорожня лінія відрізу залишалася незайманою. Проріз в листі робиться за рахунок відрізається кута.

Довжина і ширина листів ВО можуть відрізнятися від номінальних розмірів в межах допусків, тому взаємне розташування листів з обрізаними кутами може бути різним.

Щоб кутові зрізи щільно прилягали один до іншого, їх при необхідності підганяють шерхебелем або рашпілем в процесі укладання.

Покриття хвилястими листами виходить нещільне, так як листи в місцях сполучень криволінійних поверхонь утворюють серповидні зазори, через які в горищне приміщення проникає сніг або дощова вода. Щоб цього не було, зазори, що перевищують 7 мм, в місцях з'єднань промазують мастикою УМС-50 або холодної сметаноподібної мастикою Михайлевського.

Склад мастики,% по масі: в'язка речовина (бітум марки БН-90/10) - 4; розчинник (соляровое масло) - 28; наповнювач (вапно-пушонка) - 12; волокнистий наповнювач - 13.

Мастику наносять на перекриваються смуги дерев'яним шпателем. Товщина шару мастики 5-6 мм, ширина в поперечних з'єднаннях - 30-40, в поздовжніх - 60-70 мм.

Черговий лист, що укладається в ряд, своєї поздовжньої кромкою повинен накривати хвилю раніше покладеного листа. Його нижня хвиляста сторона повинна впритул підійти до натягнутого шнура, а кутовий зріз - зімкнуться з таким же зрізом на суміжному аркуші. Після цього на гребені другої хвилі у нижнього краю аркуша, над бруском лат, свердлять отвір.

Гвоздь з насунутому на нього гумовою шайбою, обмазаної з обох сторін густим фарбувальним складом на натуральній оліфі, вставляють в отвір на гребені хвилі і ударами молотка забивають в брусок. Гвоздь перестають забивати, коли з-під шайби виступить надлишок фарбувального складу. Цим складом прішпатлевивают головку цвяха і шайбу, які після висихання фарбують масляним фарбувальним складом під колір покладених листів.

Якість покриття і швидкість його пристрою багато в чому залежать від організації покрівельних робіт.
