Назва насоса саме говорить про призначення. Такі агрегати є основним елементом систем пожежогасіння будь-яких споруд. Пожежними насосами оснащуються всі види сучасної техніки, яку застосовують для гасіння пожеж: насосні станції, автомобілі, трактори, мотопомпи, суду та інші пристрої.

Перші помпи для гасіння пожеж стали застосовувати в 19 столітті. Ручний пожежний насос мав поршневий механізм зворотно-поступальної дії, який встановлювався на кінну підводу. Сучасні пожежні насоси конструктивно відрізняються і, в залежності від того, де вони встановлюються, використовують той чи інший тип обладнання.

1 Пожежні відцентрові насоси

Відцентрові консольні агрегати з правим обертанням набули найбільшого поширення. Класифікація відцентрових агрегатів відбувається по тиску:

помпи нормального тиску мають тиск на виході до 2,0 МПа або 20 кгс / см²;
пожежні насоси високого тиску створюють тиск на виході від 2,0 МПа (20 кгс / см²) до 5,0 МПа (50 кгс / см²);
комбіновані помпи складаються з, мають загальний привід, послідовно з'єднаних помп з високим і нормальним тиском.

Основними робочими характеристиками пожежних агрегатів є:

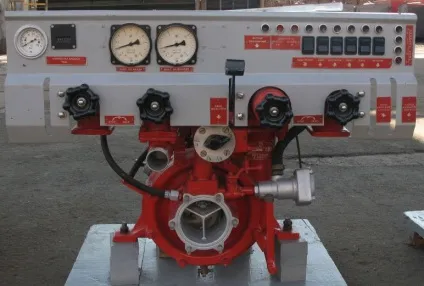

Пожежний насос НЦПН-100 / 100М

натиск помпи H, метр;
витрата (подача) Q, л / сек;
потужність агрегату N, кВт;
максимальна геометрична висота всмоктування hвс, метр;
номінальна кількість обертів обертання n, об / хв.

Найпоширеніші марки пожежних відцентрових насосів ПН 40 і більш сучасні НЦПН 40 100, а також всі їх модифікації мають такі технічними показниками:

натиск - 100 м;
витрата - 40 л / с;
максимальна висота всмоктування - 7,5 м;
кількість обертів - 2700 об / хв.

1.2 Конструкція відцентрових пожежних насосів

Пристрій агрегату відцентрового типу являє собою такий комплект:

спіральний корпус з вихідним дмффузором;
корпус опор підшипників (іноді поєднаний з корпусом помпи);
кришка корпусу;
робоче колесо;
колектор напірний;
Пінозмішувач для змішування і дозування піноутворювача;
вентилі запірні, в тому числі вентиль пневматичний для під'єднання лафетного ствола;
вал привідний з ущільнювальними пристроями;
пристрій, що визначає частоту обертання помпи;
панель управління з приладами та елементами управління (кнопки, важелі, вакуумний манометр і ін.);
насос вакуумний (встановлюється не завжди).

Герметичність внутрішнього робочого простору грає визначальну роль у стабільній роботі агрегату. В процесі роботи проводиться періодична перевірка герметичності вакуумом. Падіння вакууму неповинно перевищувати за 1 хвилину 0,1 кгс / см².
до меню ↑

2 Обладнання пожежних насосних установок вакуумними насосами

Пожежні автомобілі, в основному комплектуються відцентровими агрегатами ПН 30, ПН 40, де 30 або 40 подача в л / с. Пожежний насос серії ПН розроблений в середині минулого століття, завдяки своїй надійності використовується донині. У наш час пожежні помпи ПН 40У агрегатуються з усіма автоцистернами і автонасосами. випускаються на шасі ГАЗ 66, ЗІЛ 130 і 131, Урал 375.

Сучасні пожежні установки на базі насосів ПН 40У (уніфікований) доповнюють вакуумним насосом АВС 02 Е, замінюючи струменеві (газоструйние) насоси, які працюють від вихлопних газів пожежного автомобіля за принципом ежектора. Вакуумний апарат АВС є автономною системою, розробленою для заповнення водою пожежних насосів.

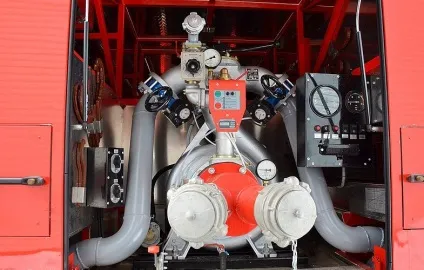

Вакуумний пожежний насос

Він має ряд переваг перед струминними апаратами:

Вакуумний насос АВС 02 Е здатний працювати автономно без приводу пожежного насоса.
Перевірка на герметичність проводиться без пуску двигуна, що спрощує перевірки, економить паливо і збільшує ресурс двигуна. Вакуумирование насосної установки при перевірці триває не більше 7 секунд.
Має високу продуктивність. Водозаповнених відбувається навіть при не 100% -ої герметичності всмоктуючих рукавів і насосної установки з висоти всмоктування 7,5 м за 20-35 секунд.
Апарат легко встановлюється в будь-якому пожежному автомобілі без залучення сторонніх фахівців.
АВС 02 Е простий в управлінні (однією кнопкою) і обслуговуванні. 1 раз на місяць слід перевірити / долити масло.
АВС 02 Е розрахований на приєднання не тільки до агрегатів типу ПН 40У, а й зі звичайними вакуумними затворами.
Апарат володіє підвищеною надійністю і стійкістю до всіляких нестандартних ситуацій в роботі.

Логічним продовженням ідей, що лежать в лінійці агрегатів ПН 40, є помпи марки НЦПН 40 100. У порівнянні з попередниками агрегати мають деякі переваги:

кращі гідравлічні показники: запас по напору, подача з висоти всмоктування 3,5 м до 50 м / с, від гідрантів до 60 м;
збільшений ККД забезпечує економію палива і знижує навантаження на двигун;
застосований більш потужний Пінозмішувач, що дозволяє пінним установкам працювати з продуктивністю до 50 л / с;
модернізований дозатор за рахунок точної, плавного регулювання економить піноутворювач;
володіє вакуумною системою АВС;
сальник ущільнювальний нової конструкції зносостійкий, не вимагає поточного обслуговування.

3 Занурювальні пожежні насоси

Помпи цього виду застосовують в системах пожежогасіння:

в якості резервних і основних агрегатів в системах гідратного і спринклерного пожежогасіння;
для забору води з відкритого водоймища (річка, озеро) або з резервуара шляхом занурення помпи;

Багато моделей сучасних пожежних насосів цього виду здатні працювати з морською водою.
до меню ↑

4 Насоси підвищувачів для пожежного водопроводу

Для забезпечення водопостачання та систем пожежного водопроводу висотних будівель, а також при недостатньому тиску в централізованої мережі застосовують насоси підвищувачів. Як підвищувачів використовуються одноступінчаті або багатоступінчасті консольні відцентрові агрегати.

Такі одноступінчасті помпи розраховані на продуктивність 6 - 200 м3 / год і видають натиск 14- 98 м. Багатоступеневі конструкції, в залежності від кількості секцій, розраховані на продуктивність 34 - 290 м3 / год при величині напору до 600 м.
до меню ↑

5 Пожежна насосна станція

Гасіння пожеж водою є традиційним і ефективним. До 90% загорянь гасяться водою. Насосні пожежні станції застосовуються в системах спринклерного і гідратного водяного пожежогасіння. Стандартна станція пожежогасіння є установкою, що складається з:

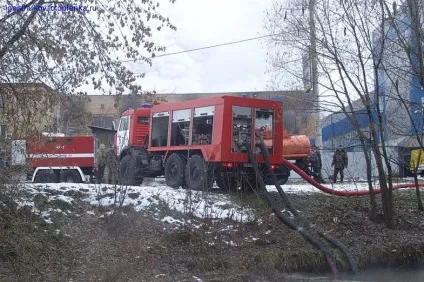

Пожежна насосна станція в роботі

групи відцентрових насосів змонтованих на опорі;
комплекту запірної арматури;
всмоктуючого і напірного колекторів;
КВП (контрольно вимірювальних приладів);
шафи управління (ШУ).

На ринку пожежного обладнання в межах країн СНД користуються попитом насосні станції Іртиш, що випускаються вУкаіни. Насоси для пожежогасіння Іртиш серії ЦНК здатні працювати з морською водою. Електричні шафи керування насосними станціями серії Іртиш мають компактні розміри і оснащені надійними контрольно вимірювальними приладами і автоматикою. Джерелом води для станцій можуть бути відкриті водойми, пожежні ємності і водопроводи різного призначення.
до меню ↑

6 водопінного комунікації

Пожежні автоцистерни складають 90% парку пожежних автомобілів. Для більш ефективної боротьби з вогнем за допомогою піни автоцистерни обладнуються баком для піноутворювача.

Водопінні комунікації - це стаціонарні і переносні технічні засоби для подачі повітряно-механічної піни, вироблення якої менш затратна і трудомістка, ніж вироблення хімічної піни. Повітряно-механічна піна виробляється механічним змішуванням води, повітря і піноутворювача в спеціальних повітряно-пінних стволах. Дозування пеннобразователя відбувається в змішувачах.

Так як водопінні комунікації більш компактні, а зберігання піноутворювача і його доставка до змішувачів і повітряно-пінним стовбурах зручніше, ніж пеногенераторних порошків, більшого поширення набула повітряно-механічна піна.

У систему водопінного комунікації при гасінні пожеж в замкнутих просторах включений генератор рясної піни вентиляторного типу. Генератор складається з осьового вентилятора, розподільника, корпусу з сіткою, які формують піну. Привід генератора працює від двигуна шасі через КОМ.

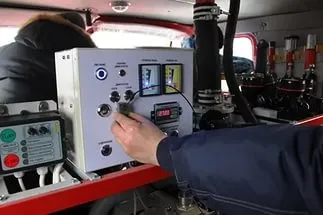

Тестування пожежного насоса

За кордоном водопінні комунікації автомобілів для пінного гасіння пожеж виконуються у вигляді переносних генераторів високократної піни. Привід у них виробляється водяний турбіною під напором, який створює пожежний насос.
до меню ↑

7 Перевірочні випробування пожежних насосів

Помпи пожежних автомобілів, мотопомпи, суднові пожежні насоси проходять перевірочні випробування на працездатність не менше ніж один раз на рік. Зазвичай їх проводять при плановому ТО після проходження 5000 км. Вироблення ресурсу здійснюють за допомогою тахометра ТС 1.

В ході випробувань перевіряються:

справність системи змащення насосних ущільнювачів насосів;
відсутність течі в місцях з'єднань і органах управління;
частота обертання валу повинна відповідати номінальним показниками;
підпір і натиск помпи;
герметичність під гідравлічним тиском;
працездатність вакуумної системи.

При виявленні несправностей під час проведення перевірочних випробувань насос негайно вимикається. Наступні випробування проводять тільки після усунення несправностей.
