Порядовка опалювального щитка своїми руками

З кладки опалювального щитка будь грубки на нагрів плити для приготування їжі йде невелика кількість тепла. В основному вся температура топки йде на нагрів самої цегляної кладки. Плити, каміни подібної конструкції зазвичай мають короткий димохід, через який під час опалювального процесу велике кількості тепла йде в атмосферу. Особливості в порядовке опалювального щитка дозволяють мінімізувати теплові втрати.

Створення печі, каміна з цегли своїми руками трудомістке, але прекрасне рішення в декоративному і опалювальному плані, а так само можливості в приготуванні їжі. Спорудження опалювального щитка своїми руками є головною і основного завдання кожної подібної конструкції (печі, каміна).

Мал. 1 Кілька каналів

Опалювальний щиток і його призначення

Звичайна робоча плита, сталева або чавунна піч буржуйка, печі Жирнова є зручними конструкціями, так як мають невеликі розміри. Вагомий мінус - невелика поверхню, яка розжарюється до 300 градусів, що збільшує ризик можливої ​​пожежі.

Щоб уникнути теплових втрат допоможе ефективний метод, який має на увазі:

• Здійснення напрямки енергії тепла на нагрів теплообмінника. Практика показує, що ефективним є створення водяної системи опалення з природно циркуляцією або примусової (з використанням насоса). Але важливо стежити за тим, щоб труби не перемерзли і не розірвалися від температурних стрибків.
• Іншим варіантом є спорудження цегельного опалювального щитка кухонної плити. Димохід, вмонтований в цегляну стіну, значно знизить тепловтрати.

Цегла володіє високими тепловими властивостями, він добре нагрівається і тривалий час утримує високу температуру. Опалювальний щиток з топкою є повноцінною заміною традиційних печей (камінів), конструкцію яких реально спорудити своїми руками (піч Жирнова, буржуйка). Після перегорання сировини в топці, тепло зберігається ще дуже тривалий час.

Мал. 2 Піч Жирнова

Порядовка щитка з цегли і його особливість

Дотримуючись таких рекомендацій, порядовки щитка з цегли своїми руками стане більш простою і зрозумілою для сприйняття.

Поради для створення конструкції опалювальних щитків наступні:

• Для кладки краще використовувати половинчастий цегла. Більш дрібні частини схильні до швидкого охолодження. Шар металу - обов'язковий елемент у створенні горизонтальної цегляної кладки, що дозволяє зміцнити саму конструкцію.
• Продукт згоряння в топці повинен бути не нижче 100 градусів, щоб уникнути появи конденсату і зниженою тягою.
• Засувки - важливі елементи для каналів, які в холодний сезон дозволять контролювати догляд тепла.
• Порядовка щитка здійснюється за допомогою звичайної цегли, без пустот.
• Глина - єдиний оптимальний матеріал для створення кладки, цемент не підходить, так як погано реагує на високу температуру.
• Використання руберойду дозволить створити щиток герметичним в районі фундаменту, щоб уникнути попадання в нього вологи.

різновиди щитків

Особливість монтажу і тип конструкції впливають на різновид нагрівальних щитків.

Виділяють два основних типи:

• Колпакова;
• канальний (складається з декількох каналів).

Щиток канального типу

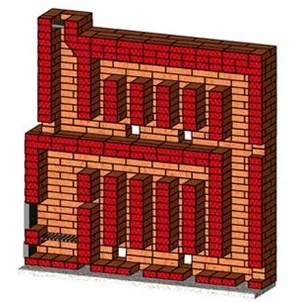

Одним з найпоширеніших споруди є монтаж трехканального опалювального щитка, а так само з чотирьох і п'яти каналів (рис 1). Кількість каналів кладки залежить від розмірів споруди для топки і плити.

Мал. 3 Схема каміна

Даний вид має на увазі створення виткового димоходу з однаковим діаметром у всіх його частинах. У димохідної трубі присутні перегородки в його становищі горизонтальному і вертикальному. Присутність каналу і визначає назви даного типу щитка. Прогрітий газ проходить по каналу, віддаючи своє тепло стінок, і таким чином приміщення нагріваються. Тепло віддається поступово, прохід кожен канал.

Для створення більш сприятливих умов, а саме в літню пору зосередити процес топки лише на плиту, а не на обігрів приміщень, допоможуть спеціально створені перемички. Вони буду блокувати поширення тепла, створюючи температурний епіцентр лише для приготування їжі. У разі спорудження каміна, перемички будуть зайвими. Адже мета каміна з опалювальним щитком є ​​безпосередньо обігрів будівлі.

Колпакова щиток

Колпакова опалювальний щиток має в складі одну або дві плоскі поверхні, які з'єднуються каналами (трьохканальний). Тепле повітря піднімається у напрямку вгору. Потрапляючи в Колпакова частина, повітря залишається в ньому до повного охолодження і витісняється більш теплим газом, йдучи вище. Тому димова труба і монтується нижче верхньої площини.

Важливо зауважити, присутність двох колпакових елементів в порядовке не впливає на фінансові витрати і придбання більшої кількості матеріалу.

Колпакова щиток має деякі особливості, що відрізняють цегляну конструкцію між собою:

• порядовка можлива пряма і кутова. Ефективність від його функціонування однакова, лише дозволяє заощадити територію.
• створення камери для топки дозволяє відокремити спорудження від печі, роблячи його незалежним.

Шведська грубка Жирнова

Шведська піч Жирнова вперше була помічена на терріторііУкаіни в 1709 році. До цього дня такого роду споруду користується популярністю, яке забезпечено витяжкою в тілі грубки і кухонною плитою, складається з декількох каналів, найпоширеніший - трьохканальний опалювальний щиток. Візуально вона нагадує камін. Піч Жирнова є комбінованим варіантом з топкою і поверхнею для варіння.

Відрізняється рядом переваг:

• можливістю створення і кладки своїми руками;
• економність приміщення, так як цегляна споруда комбіноване;
• економія енергоресурсів, відрізняється єдиної топкою для варіння і обігріву будинку.

Цегляна піч Жирнова має високу робочу температуру, а й високу ймовірність загоряння. Правильний монтаж димоходу убезпечить мешканців будинку.

Вагомим недоліком печі Жирнова є відсутність можливості переходу її експлуатації на теплий сезон. Її робота заснована на обігрів будівлі, і лише невелика частина тепла відводиться на приготування їжі.

Камін і особливості кладки

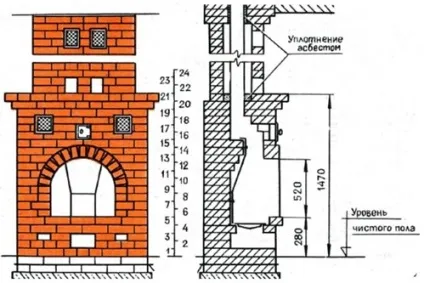

Камін з цегли є не таким і складним спорудженням, як може здатися на перший погляд. Для початку необхідно скласти схему кладки без помилок, з відображенням порядовки каміна (рис 3).

Мал. 4 Схема каміна

Для кладки каміна використовуються глиняні цеглини. Але можливо використання і вогнетривких каменів. Для кладки знадобитися цемент (1ч), пісок, глина, змішаний в розчин. Співвідношення піску до цементу повинно бути 8: 1. Розчин для цегельної кладки каміна повинен бути без грудок, на основі чистої глини.

Що стосується розмірів самого каміна, то висота і ширина отвору для топки повинні бути 2: 3 з глибиною 1 до 2 або 2 до 3. Дані показники важливі і їх варто дотримуватися, щоб уникнути задимлення або зменшення теплової віддачі каміна. Димовий отвір каміна має бути менше в 10 разів за площу отвору топки.

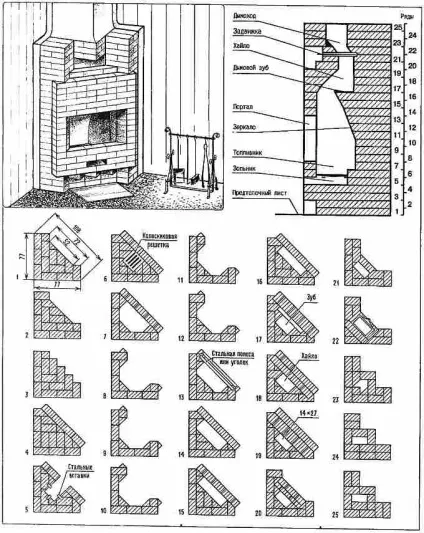

Порядовка (рис 4), а саме положення цегли, допоможе створити цегляну піч-камін. Попереднє створення схеми, дозволяє придбати точну кількість цегли, не переплачуючи за матеріал.

Кладка каміна починається з фундаменту, під який риється котлован з глибиною в півметра і засипається щебенем, поверх чого створюється опалубок (нижче за підлогу на 50мм). Поверх викладаються камені, які заливаються розчином з піску (3часті) і цементу (1 частина), витримується 1 тиждень.

Наступний етап перед кладкою каміна - кладка гідроізоляції в два шари, далі створюється цоколь, де цегла лягати на ребро. Перекриття каміна - індивідуальний варіант, де можна використовувати ідею арки, елементи дерева і мармуру. Камін - прекрасний витвір, яке радує не тільки погляд, але несе тепло і затишок в будь-який будинок.
