Заточення й розведення стрічкових пилок, відео та фото

Для того щоб обробка різноманітних матеріалів проводилася правильно, необхідно доглядати і стежити за станом стрічкопилкових пристосувань. З цією метою використовуються верстати для заточування і розводки стрічкових пил. Своєчасний догляд забезпечить тривалу експлуатацію інструментів.

Конструкція стрічкової пилки

Стрічкові пили - це особлива безперервна конструкція, яка характеризується наявністю ріжучих елементів з одного боку. Це ріжучий елемент, за допомогою якого проводяться роботи по дереву. Найбільш часто стрічкові пилки застосовуються в різноманітних стрічкопилкових полотнах. З їх допомогою здійснюється різання різноманітних деталей. За допомогою цих полотен забезпечується досить висока якість різу. Забезпечується все це тільки в тому випадку, якщо пила має хороший розлучення. Також інструмент необхідно своєчасно обслуговувати.

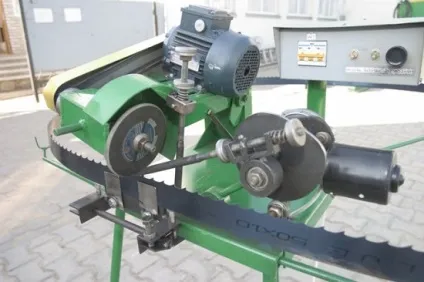

Заточной станок для стрічкових пилок

Стрічкові пили виробляються з надміцного металу, що забезпечує не тільки високу якість різу, а й тривалість експлуатації пилки. Зуби мають універсальний кут, що дозволяє максимально якісно проводити розпилювання матеріалу.

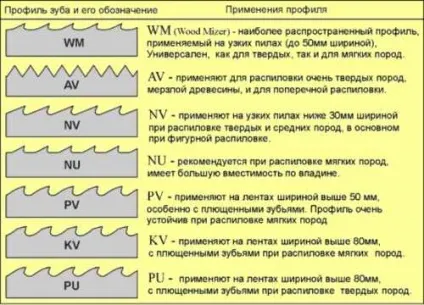

Форми ріжучої частини і кут заточування полотен

Геометрія ріжучих елементів стрічкових пилок може бути різноманітною, що безпосередньо залежить від матеріалу, який призначається для розпилювання. Верстати по дереву найбільш часто оснащуються спеціальними пилки, за допомогою яких можна проводити:

• столярні роботи;
• розпилювати колоди і бруси;
• використовувати на ділильних пилах.

Кут заточування при цьому визначається строго виробником інструменту. Передній кут заточування буде максимально маленьким при використанні твердої деревини. Стрічкові пили по металу оснащуються пили з різною формою полотна, що безпосередньо залежить від використовуваного для розпилювання металу. Якщо необхідно провести різку тонкостінних металів і при цьому мати тонку стружку, передній кут різу при розпилюванні якого буде дорівнювати нулю, тоді використовується стандартна різання. Кут заточування може бути різноманітним. Він безпосередньо залежить від будови пристосування.

Зуб, який має позитивний передній кут, мають ті пили, які широко використовуються для розпилювання металу з товстими стінками. Крок полотна, за допомогою якого здійснюється розпилювання тонкого металу, досить невеликий. Для того щоб розрізати товстостінний метал, необхідно використовувати пристосування, які мають велику кількість полотен. У деяких випадках обладнання має змінний крок, що дозволяє усунути ефект резонансу. Зміна відстані між зубами безпосередньо залежить від певної групи.

Розлучення ріжучих елементів стрічкової пилки

Розлучення - це відгин полотен стрічкових пилок в різні боки. Це дозволяє значно знизити тертя полотна і запобігти його затискання. Для забезпечення вільного пересування полотна об стінки розпилюється його ширина повинна бути більше, ніж товщина цього матеріалу.

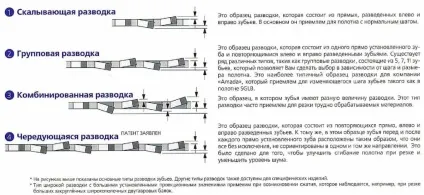

Типи розводок стрічкових пилок

Розлучення може мати кілька різновидів. У різних виробників він може мати різні назви. Найбільш часто може бути:

Пристосування для розведення Пристосування для розведення Тайга

Розлучення полягає в відгині не тільки полотна, а тільки певної частини його вершини. Параметри визначаються строго виробниками інструменту. Їх діапазон становить від 0,3 до 0,7 міліметрів.

Захищає. Розлучення полягає в загинанні двох полотен. При цьому третій залишається на місці. Призначається для стрічкових пилок по обробці особливо твердого матеріалу. За формою кожен третій зуб нагадує трапецію. Місцем розташування є центр полотна. З його допомогою здійснюється максимально правильний напрямок пильної стрічки.

Верстати по дереву характеризуються універсальною конструкцією пильного інструменту. Розлучення для обробки м'яких порід повинен характеризуватися великими розмірами, ніж в обладнанні для обробки твердих порід. Але розлучення не повинна бути таким, щоб по центру розташовувався клин без вирізу. Розлучення повинен характеризуватися однаковим розташуванням всіх ріжучих елементів. Розводити зуби необхідно таким чином, щоб відхилення було не більше 0,1 міліметра. Якщо пилки будуть розташовуватися нерівномірно, то це призведе до того, що стрічковопильні обладнання в процесі роботи буде відходити в бік.

Рекомендації із заточування

Під час роботи полотна дуже часто спостерігається його розрив. Це пояснюється тим, що погано здійснюється його заточка. Це пояснюється концентрацією напруги в профілі полотна, якщо заточка проведена на неякісному рівні. Необхідність в проведенні процедури визначається станом стрічкових пилок. Якщо шорсткість поверхні пропилу збільшується, то це призводить затуплення інструменту.

Поширення друкованої продукції здійснюється за допомогою алмазних, електрокорундових, ельборових дисків. Їх вибір безпосередньо залежить від особливостей оброблюваного матеріалу. Заточка полотна, матеріалом виробництва якого виступає інструментальна сталь, здійснюється корундовими колами. Процедура для біметалевих інструментів здійснюється правильно в тому випадку, якщо використовується алмазний або ельборовий коло. Як провести цю процедуру розповість інструкція. Найголовніше, щоб в процесі не змінився кут.

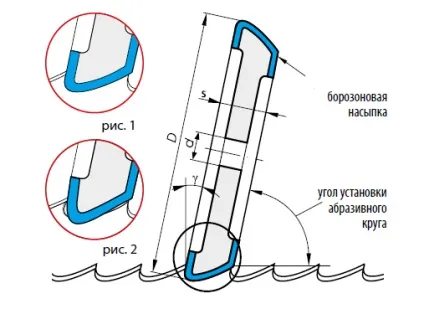

Для заточки можуть використовуватися кола різних діаметрів. Вибір одного з них визначається параметрами пристосування. З цією метою найчастіше використовуються профільні, плоскі, тарілчасті, чашкові круги. Правильно виконується заточка в тому випадку, якщо окружна швидкість складає від 20 до 25 метрів за секунду.

Принцип заточення стрічкових полотен

При наявності на пристосуванні зазубрин на краю заготовки будуть спостерігатися викришування. Саме тому необхідно, щоб заточка проводилася правильно. Під час цього процесу необхідно працювати не тільки з передньої, а й із задньою частиною полотна. Заточка пристосувань може здійснюватися різними колами. При цьому необхідно враховувати кут розташування полотна. Якщо ви хочете провести процедуру правильно, то вам потрібно навчитися їй у фахівця.

Для того щоб стрічковопильні обладнання працювало якісно, ​​необхідно не тільки правильно підбирати його, але і своєчасно його заточувати. З цією метою найчастіше використовуються спеціальні кола. Дана процедура є максимально простий, що дозволяє її легко зробити майстру без відповідного досвіду.
