Поняття середніх навантажень в електропостачанні

Як згадувалося в раніше вийшла зі статтею, що основою для підрахунку електричних навантажень є середні значення активних Рсм і реактивних Qсм потужностей. Їх визначають за показниками отриманими вході досліджень і перевіряють за питомими витратами електричної енергії.

Середня активна потужність силових споживачів

Активна середня потужність Рсм для груп електроприймачів однакового режимі роботи за найбільш завантажену схему може бути визначена за формулою:

Де: kи - коефіцієнт використання електроприймача, Рном - потужність номінальна електроприймача.

Ставленням середньої активної потужності споживача електричної енергії (kи) або груп таких споживачів (Кі) до номінальних їх значенням називають коефіцієнтом використання. Вважається він за формулою:

n - кількість споживачів в групі.

Коефіцієнт kи відносять до того проміжку часу, для якого проводиться розрахунок середніх потужностей (зміна, цикл, рік).

Для груп споживачів мають різні режими роботи визначають середньозважений коефіцієнт використання. Розрахунок його з достатньою точністю можна зробити за формулою:

Де: n - кількість підгруп споживачів мають різні режими роботи, що входять в дану групу;

Рсм - потужність середня підгрупи за саму завантажену зміну;

- групова активна номінальна потужність;

Для двигунів тривалого режиму роботи номінальна потужність дорівнює паспортній Рном = Рпаспортн. для електропічних трансформаторів Рном = Sном cosφном (Sном - повна потужність пристрою, cosφном - коефіцієнт потужності зварювального трансформатора), для зварювальних трансформаторів (ПВ - тривалість включення пристрою, виражена у відносних одиницях).

Також середню потужність можна визначити виходячи з річної витрати електроенергії:

де РСГ навантаження середньо річна, яку можна визначити з річної витрати електроенергії Wг:

ωуд - електрична енергія, що витрачається на одиницю продукції, що випускається;

М - випуск продукції за рік;

ТГ - фактичне річне число роботи цеху або підприємства;

α - коефіцієнт річний змінності енерговикористання, який визначається за технологічними даними.

Даний коефіцієнт α враховує різні завантаження окремих змін, коливання навантаження викликані зміною сезонів (зима - літо), виконання робіт у святкові та вихідні дні, а також неритмічність виробництва. α можна охарактеризувати як відношення річної спожитої енергії (цехом, підприємством, групою електроприймачів) до річної спожитої електроенергії за найбільш завантажену зміну:

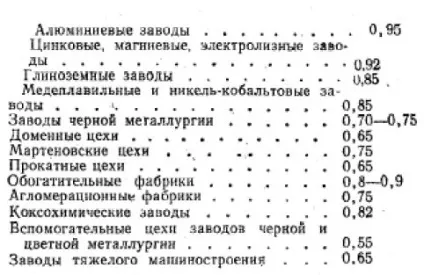

Нижче показані наближені значення коефіцієнтів річних змінності по енерговикористання для різних підприємств з трьох змінним графіком роботи:

Число годин роботи силових споживачів електричної енергії залежить від технологніческого процесу роботи, а також від характеру виробництва і може бути обчислено за формулою:

Де: m - неробочі дні в році, n - число змін, t - час тривалості зміни, tпр - число годин, річне, яке враховує скорочення тривалості робочих днів у передсвяткові та вихідні дні, kр - коефіцієнт, який враховує час ремонту та інші простої обладнання (як правило. kр дорівнює 0,96 ÷ 0,98).

Річне число годин роботи підприємства можна визначити з таблиці нижче (за винятком цехів з безперервним циклом роботи):

Відповідно для підприємств з безперервним циклом роботи (електроліз і так далі) річне число роботи зростає.

Середня активна потужність освітлювальних пристроїв

Число годин роботи освітлювального навантаження за рік (час горіння ламп) можна визначити за формулами:

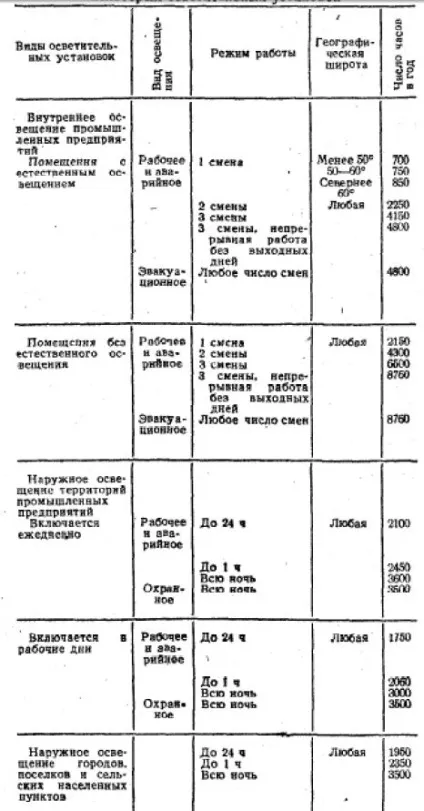

При практичних розрахунках також можна скористатися даними з висвітлення, наведеними в таблиці нижче:

Навантаження на вводі в будинок, а також навантаження лінії живильної освітлення визначається шляхом множення потужності освітлення РВ на коефіцієнт попиту Кс. Якщо коефіцієнт попиту не може бути визначений шляхом досліджень його можливо прийняти:

1 - для ліній, які живлять окремі групові щитки, а також для невеликих виробничих будівель;

0,95 - будівлі, що складаються з окремих великих прольотів;

0,85 - будівлі, які складаються з багатьох виробничих приміщень;

0,8 - інженерно - лабораторні та адміністративно - побутові корпусу та інші;

0,6 - каскадні будівлі, які складаються з багатьох окремих приміщень;

Середня реактивна потужність силових споживачів

Середню реактивну потужність можна визначити за формулою:

Де:, Vг - витрата річний реактивної енергії.

Коли підсумовуються навантаження різних електроприймачів, що працюють в одній групі, реактивні навантаження приймачів, які працюють в режимі компенсації реактивної енергії (синхронні двигуни, конденсаторні установки) вважаються зі знаком мінус.

Середньо річні і середньомісячні струми

Середні розрахункові струми за рік Iсг або за зміну Iсм визначають за середніми потужностями, як вказано в формулах нижче:
