Поляризоване реле принцип дії

В електричних ланцюгах широко використовуються різні види реле. Вони виробляють замикання і розмикання ланцюга на різних ділянках за умови змін електричних, механічних та інших величин на вході цих пристроїв. Всі прилади цього типу розрізняються між собою за сигналом управління. Серед них, часто застосовується поляризоване реле, принцип дії якого такий же, як і на електромагнітних вимикачах.

Основні види електромагнітних реле

Головним призначенням цих пристроїв є комутація при великих токах навантаження. Інакше кажучи, вони виконують функції перемикачів, які за допомогою слабких струмів включають ланцюга з великими струмами. Якщо такий ланцюг включати безпосередньо без реле, то проводка і кнопка просто не витримає високих струмів і розплавиться. Реле приймає на себе велику струмовий навантаження і виробляє комутацію за допомогою потужних контактів.

Електромагнітні вимикачі поділяються на дві основні групи:

На відміну від нейтральних, електромагнітні поляризовані пристрої здатні спрацьовувати в залежності від полярності керуючого сигналу. Для виготовлення сердечника використовується електротехнічна листова сталь, що дозволяє значно збільшити швидкість дії приладу.

Дія поляризованих пристроїв

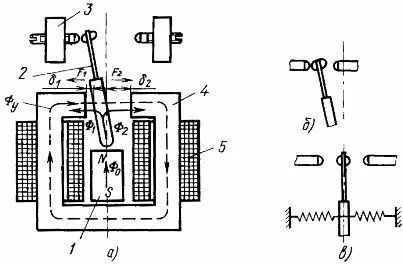

При відсутності струму в обмотках, пристрій знаходиться в початковому положенні. Однак в ньому вже є магнітний потік, створюваний постійним магнітом. Відбувається замикання силових ліній на два контури приладу. Перший контур складається з самого магніту, ярма, лівого сердечника, якоря і знову магніту. Інший контур проходить через магніт і ярмо до правого сердечника і якоря, а потім знову повертається у вихідну точку.

Між якорем і лівим сердечником повністю відсутня повітряний прошарок. При цьому якір і правий сердечник розділений значним зазором. Через велику опору повітря значення магнітного потоку в правому контурі буде значно нижче, ніж в лівому. Тому якір буде притягатися до лівого сердечника більш сильним магнітним потоком.

Таким чином, працює поляризоване реле, принцип дії якого заснований на магнітних властивостях. Це дозволяє змінювати напрямок струму, що подається на обмотку, при прямій і зворотній полярності.
