Зовсім недавно розповідав про конструювання індикатора потужності УМЗЧ. Сьогодні знову хочу повернутися до теми реанімованого підсилювача Солнцева. Сам процес реанімації пройшов клопітно, але безболісно. Однак при прослуховуванні фонограм поступово, але впевнено почало складатися враження скутості одного каналу. Виникало відчуття, що одному каналу чогось не вистачає для дихання «на повні груди». Низи були якимись млявими і розмазали, на середніх провал, високі нібито через повсть просочуються.

Спочатку підозра впала на сам підсилювач так, як в ході реінкарнації його довелося практично переробити. Почав перевіряти попередній підсилювач, темброблок, УМЗЧ, переконався у відсутності просідання напруги живлення при збільшенні потужності. Міняв канали місцями, міняв прохідні керамічні конденсатори на плівкові, подавав сигнал з генератора звукової частоти, дивився осциллографом сигнал на виході. Все було гаразд, але дослідження поступово навело на думку про некоректну роботу акустичної системи. Підсилювач, як і 20 років тому в першій свого життя, навантажений на югославські колонки фірми Ei модель HZK 12031 потужністю 120/100 Ватт опором 4 Ома.

Глобальна мережа вперто мовчить з приводу характеристик оних, а документація на них не збереглася. Вдалося лише з'ясувати, що обсяг становить 55 літрів, а чутливість 91 дБ / Вт / м2. Однак шильдик на передній декоративної панелі свідчить, що це не просто так, а Hi-Fi.

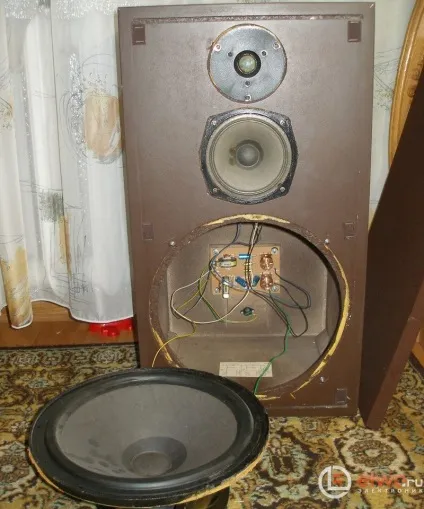

Потрібно відзначити, що низькочастотний динамік має гумовий підвіс, а динаміки з таким підвісом завжди цінувалися вище динаміків з поролоновим підвісом через свою довговічності. Зважився провести розтин.

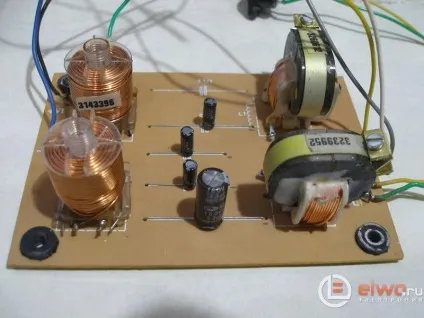

Всередині лежала картонка зі схемою фільтра.

І ось тут був злегка здивований. Конденсатори в акустичних фільтрах виявилися електролітичними.

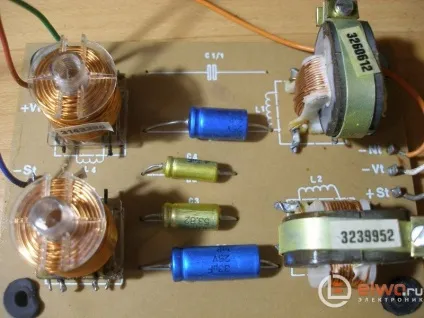

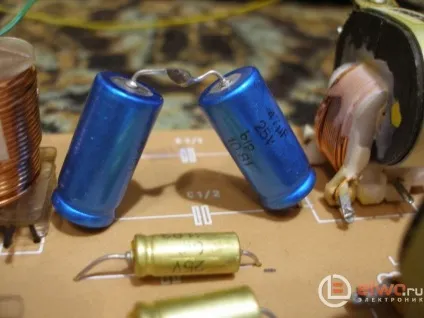

Зауважте, конденсатор С1 ємністю 22 мкф набраний з двох конденсаторів ємністю 47 мкф, що в результаті дає 23,5 МКФ. Причому включені вони в такий спосіб, що утворюють неполярний електролітичний конденсатор. Сперечатися з конструкторами не став. Звернула на себе увагу дата випуску конденсаторів - початок 80-х років минулого століття).

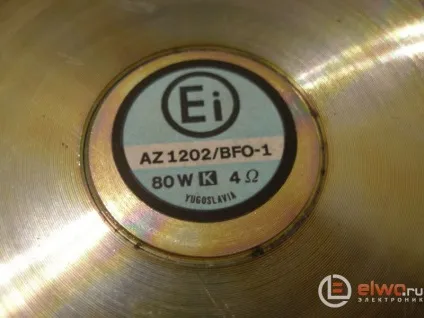

На тильній стороні сабвуфера ось така наклейка:

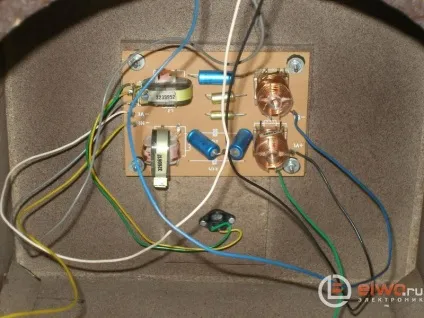

Однак висновки щодо конденсаторів поки робити не став, і приступив до розтину другий колонки. Тут знову сюрприз. Другий фільтр зібраний трохи інакше. Тут встановлено один конденсатор на 22 мкФ.

З огляду на 35-ти річний вік електролітів напрошувався висновок про їх заміну, але таки вирішив перевірити їх ємність: при номіналі 4,7 мкф прилад показав 6,5 мкф, при 10 МКФ - 11,5 МКФ, на 22 МКФ - 26,5 МКФ , 33 мКФ - 40 мКФ. Це дані по електролітів з фільтра колонки, яка у мене нарікань не викликала.

У фільтрі колонки з підозрами на некоректну роботу свідчення були такими: 4,7 - 5,2 мкф, 10 - 12,5 МКФ, 33 - 45 МКФ. Окремо довелося перевіряти складовою конденсатор - тут їх ємності, проти заявлених 47 мкф, виявилися на рівні 56 мкф, що дає 28 МКФ в результаті.

В цілому з точки зору номіналу всі вони виявилися цілком ще нічого. Однак під рукою немає вимірювача ESR, та й струми витоку виміряти нічим. У підсумку вирішив поміняти все електроліти, походу пішовши від складання неполярного конденсатора.

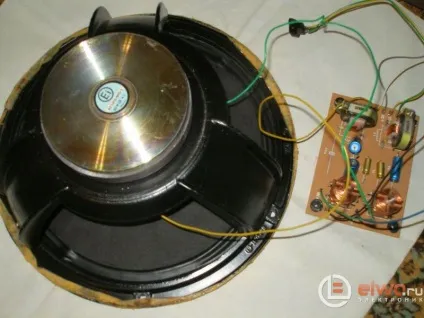

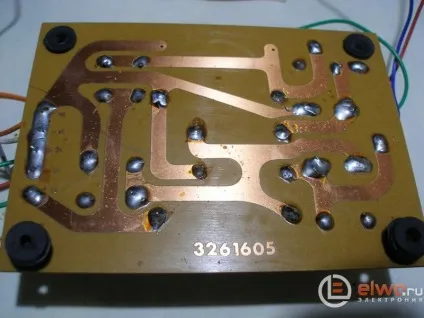

Звернуло на себе увагу мідне покриття гетинакса плати (це точно не текстоліт) - на дотик відчувалася солідна його товщина.

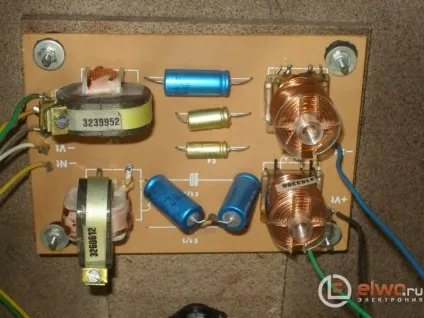

На платі для конденсатора С1 зарезервовано два посадкових місця для паралельного включення двох електролітів. Мабуть у конструкторів були якісь міркування з цього приводу. Заводом встановлювалися конденсатори з робочою напругою 35 вольт, для перестраховки збільшив до 50, а для С2 до 160 (був під рукою).

Зібравши колонки, підключив їх до підсилювача. З перших же секунд стало ясно, що всі мої митарства до заміни конденсаторів були марними, і тільки їх заміна змогла оживити звук, надавши йому прозорість, м'якість басів і чіткість високих частот. Особливу подяку (стурбованість) висловлюють сусіди по батареї, перейнявшись глибиною задуму Du Hast у виконанні Рамстящіх)).

До цього навіть були внутрішні натяки на розчарування підсилювачем Солнцева. Звучати 20 років тому, коли імпортної хорошої апаратури було занадто мало, і звучати зараз це дві великі різниці. Однак проста заміна конденсаторів у фільтрах акустичних систем повністю розвіяла мої сумніви.

В ході ремонтно-відновлювальних робіт істотну допомогу надала молодша наукова співробітниця)). Спеціально для Elwo.ru - Кондратьєв Микола, г. Донецк.
