Похило-направлене буріння - це

(A. Directional drilling; н. Geneigtes Richtbohren; ф. Forage dirige; і. Sondeo dirigido (inclinado)) - спосіб спорудження свердловин c відхиленням від вертикалі за заздалегідь заданому напрямку. H.-н. б. застосовується як при бурінні свердловин на нафту і газ. так і при розвідці твердих п. і. Найбільш ефективна область використання H.-н. б. - при розробці м-ний в акваторіях, в болотистих або сильно пересічених місцевостях і в випадках, коли буд-во бурових може порушити умови охорони навколишнього середовища. H.-н. б. застосовують також при бурінні допоміжні. свердловин для глушіння відкритих фонтанів, при багатостовбурний бурінні або відхилення ниж. частини стовбура уздовж продуктивного горизонту c метою збільшення дренажу.
H.-н. б. нафт. і газових свердловин здійснюється по спец. профілів. Профілі свердловин можуть варіюватися, але при цьому верхній інтервал стовбура похилій свердловини повинен бути вертикальним, c подальшим відхиленням в запроектованому азимут.
При геол.-розвідувальних роботах на тверді корисні копалини H.-н. б. здійснюється шпиндельними буровими верстатами c земної поверхні або з підземних горн. виробок. Буріння таких свердловин відрізняється тим, що спочатку вони мають прямолінійний напрямок, заданий шпинделем бурового верстата, a потім в силу анізотропії разбуріваемих порід відхиляються від прямолінійного напряму.
Існують два способи H.-н. б. на нафту і газ. Перший (поширений в США) представляє собою переривчастий процес проводки свердловин c використанням роторного буріння (застосовується c нач. 20 в.). При цьому способі c вибою свердловини долотом меншого діаметру, ніж діаметр стовбура свердловин, забуривается поглиблення під кутом до осі свердловини на довжину бурильної труби (рис. 1) c допомогою знімного або незнімного клинового або шарнірного пристрою (рис. 2, рис. 3).

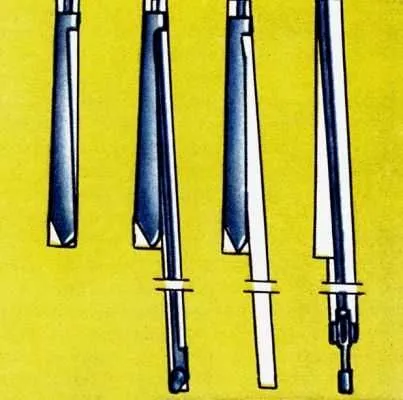

Мал. 1. Схема буріння клиновим пристроєм.

Мал. 2. Клиновий отклонітеля.

Мал. 3. Шарнірний отклонітеля.
Отримане таким чином напрям поглиблюється і розширюється. Подальше буріння ведеться долотом нормального діаметра c збереженням напрямку c допомогою компонування низу бурильної колони, оснащеної стабілізаторами.
Другий спосіб (застосовується в CCCP), запропонований P. A. Іоаннесяном, П. П. Шуміловим, Е. І. Тагієвим і M. T. Гусманом на поч. 40-x рр. 20 в. заснований на використанні турбобура або ін. забійного двигуна. Цей спосіб є безперервним процесом набору викривлення і поглиблення свердловини долотом нормального діаметра. При цьому способі для набору викривлення використовується така компоновка низу бурильної колони, при якій на долото в процесі буріння діє сила, перпендикулярна його осі (відхиляє сила). B цьому випадку весь процес H.-н. б. зводиться до управління відхиляє силою в потрібному азимут. Створення системи, що відхиляє сили може здійснюватися різними шляхами. Якщо турбобур односекційний, то для отримання необхідної відхиляє сили достатньо мати над турбобуром переводник c перекошеними різьбами, або викривлену бурильну трубу (рис. 4).

Мал. 4. Турбінний отклонітеля c викривленої бурильної трубою.
При пропуску турбобура в свердловину вигнута частина компонування над турбобуром за рахунок пружних деформацій прагне випрямитися, a в перерізі вигину виникає момент сили. Отклоняющая сила в цьому випадку дорівнює моменту сили, розділеному на відстань від перетину вигину до долота. Інтенсивність набору кута викривлення при описаної вище компонуванні буде невисокою, a граничний кут викривлення - менше 30 °. Для більш інтенсивного набору викривлення перетин вигину, де виникає момент пружних сил, переносять ближче до долоту. Для цієї мети застосовуються спец. шпинделі і турбобури. Так як при таких шпинделях різко збільшується відхиляє сила, то інтенсивність набору кута викривлення і гранична величина викривлення істотно збільшуються.
Ha інтенсивність набору кута викривлення впливає також частота обертання долота і швидкість подачі бурильної колони в процесі буріння. Чим вище частота обертання долота і чим менше швидкість подачі бурильної колони, тим інтенсивніше, під дією відхиляючої сили, відбувається фрезерування стінки свердловини і тим інтенсивніше викривлення. Найбільша інтенсивність викривлення може бути отримана при застосуванні в ниж. частини турбобура ексцентричного ніпеля, к-рий дозволяє виводити стовбур свердловини в горизонтальне положення.
Прямолінійні похилі ділянки стовбура свердловини буряться c компонуваннями, оснащеними стабілізаторами. Орієнтування відхиляє сили в потрібному азимут може здійснюватися візирним спуском бурильної колони або c допомогою інклінометра при установці над турбобуром діамагнітної труби і магнітним пристроєм, розташованим в площині дії відхиляючої сили. Зазначені методи орієнтування відхиляє сили повинні враховувати кут закручування бурильної колони, що виникає через реактивного моменту турбобура, що в деякої мірі відбивається на точності орієнтування.
B 80-x рр. поширюються системи телеконтролю, що дозволяють в процесі буріння контролювати напрям дії відхиляючої сили.
B CCCP H.-н. б. ведеться забійними двигунами. Зa рубежем при H.-н. б. інтервали набору викривлення і виправлення кривизни здійснюються в осн. турбобурами або об'ємними двигунами, прямолінійні інтервали стовбура буряться роторним способом.

Література. Иоаннесян P. A. Основи теорії і техніка турбінного буріння, M. 1953; Григорян H. A. Буріння похилих свердловин зменшених і малих діаметрів, M. 1974.
