Похідна піч своїми руками схема, креслення, фото і відео покрокова інструкція

Ті, хто ходить в походи, - абсолютно особлива каста людей, яких складно налякати відсутністю комфортних умов, холодом, голодом і важкими виснажливими пішими прогулянками. Але навіть такі люди хочуть і прагнуть до того, щоб готувати їжу було не просто зручно, але і швидко. Зазвичай це справа невдячна - знайти сухий ліс, нарубати дрова, запалити багаття, підтримувати вугілля і сором'язливо ховати очі від лісників, так як пожежна ситуація навіть зараз дуже критична. Як виявилося, похідна піч своїми руками - ідеальний вихід із ситуації, оскільки робиться дуже просто, буквально з підручних матеріалів, досить легка, щоб нести її з собою, і дуже зручна в користуванні. Як її зробити - в нашій статті.

1. Найпростіша грубка з підручних матеріалів

2. Похідний варіант з консервних банок

3. Саморобна складна грубка


Якщо порівнювати саморобну похідну піч з традиційним примусом, то перша виграє і по простоті у використанні і за вагою, що особливо важливо в поході. Якщо мова йде про заготівлю з тонкого листового металу, вага її коливається від 500 грам до кілограма. Можна також зробити піч і з підручних матеріалів вже в поході, і вона буде такою ж зручною і функціональною.

Навіть під невелику піч завжди використовуйте підставку - камінь або будь-який інший негорючий предмет. І ставте її чимдалі від намету, щоб не допустити необережного загоряння. Правила пожежної безпеки ще поки ніхто не відміняв!

Найпростіша грубка з підручних матеріалів

Для такої туристичної печі знадобиться 3х або 5-літрова жерстяна банка, в днище якої треба зробити кілька отворів. У центр кладеться легкозаймистий матеріал - папір, тканину, тріски, хмиз, а з боків викладаються скіпи дров. Після того, як полум'я розгориться, можна поставити розігрівати їжу, чайник, казанок та інше. Зручність такої конструкції, перш за все в простоті і швидкості, по-друге - в тривалому горінні. Жерстяна банка висока, тому дрова швидко не прогорять і є можливість приготувати смачний обід.

Можна удосконалити грубку, щоб було зручно готувати на велику кількість людей. Для цього міні-пічку вставляють в металеве відро (при його наявності) або роблять з каменів подобу мангала, в центр якого міститься банку і підпалюється. Зверху можна натягнути дріт, на яку підвішується казанок або чайник.

Чим щільніше будуть покладені дрова в банку, тим довше буде триматися полум'я. В середньому в 3-літрової бляшанці вогонь тримається близько півтора годин.

Похідний варіант з консервних банок

Цей спосіб підходить тим туристам, у яких:

• є консерви, відповідно, консервні банки різного розміру;
• вентилятор на «пальчикових» батарейках.

Зрозуміло, що останній пункт - надмірність, але раптом ви опинилися готові до такої нестандартної ситуації.

Отже, схема печі з трьох бляшанок

Конструктивно це буде справжня піч, що складається з камери згоряння, зовнішнього корпусу і нагнітача повітря для підвищення температури горіння. Його роль як раз і буде виконувати невеликий вентилятор.

Для складання туристичної грубки знадобляться:

• 3 бляшані банки ємністю 1, 0,8 і 0,5 літра - як малих ємностей можна використовувати навіть металево гуртки;
• саморізи;
• невелика металева решітка;
• викрутка.

Вентилятор розташовується в самій малої місткості, для чого в корпусі цвяхом або шурупом проробляється кілька невеликих отворів.

Бажано, щоб діаметр ємності був більше діаметра літрової банки з тим, щоб можна було встановити їх зі зміщенням відносно один одного.

Далі слід виконати в днище літрової ємності кілька отворів для надходження повітря від вентилятора. У середній - півлітрової бляшанці - також слід вирізати 5-10 отворів. Тепер збираємо все разом - в більшу вставляємо середню, а малу кріпимо саморізами до днища великий. Паливо закладається за таким же принципом, що і в першому варіанті - посередині легкозаймистий матеріал, навколо - скіпи або дрова, укладені дуже щільно.

Решітка ставиться на горловину літрової ємності, і на неї можна виставляти чайник, казанок, сковорідку і навіть м'ясо, якщо є бажання скуштувати шашликів або барбекю на природі.

Обсяг ємностей не є обов'язковим. Вони можуть бути більше або менше, головне - дотримуватися пропорції всіх трьох бляшанок відносно один одного.

Принцип роботи полягає в горінні полум'я в середній банку і підтримці його нагнітається вентилятором повітря з малою.

Саморобна складна грубка

Ось цю конструкцію рекомендується робити заздалегідь, так як робота хоч і проста, але вимагає певного часу. Для виготовлення знадобиться:

• тонкий листовий метал;
• труба діаметром 30-70 мм4
• зварювання;
• дриль;
• «Болгарка»;
• викрутки і плоскогубці.

Зазвичай для такої печі використовується нержавійки, але підійде навіть корпус від старого системного блоку.

Вирізуєте заготовки за наступним кресленням:

Найпростіша грубка збирається з трьох вирізаних деталей - центральної і двох боковин, зварених між собою, зверху приварюються труба і петлі, на які надівається металева кришка, вирізана з того ж листа. У самій печі укладається решітка, крізь яку будуть падати вугілля.

Принцип роботи дуже простий - всередину через отвір закладається паливо - гілки, сучки, скіпи, шишки та інше. Їжа готується зверху на корпусі, причому посуд ставиться на отвір, щоб нагрівав їжу вогонь, а не корпус. У міру прогорання паливо можна додавати.

Другий варіант більш зручний для короткочасних походів, так як досить громіздкий, хоча і легкий. Це мангал, і його можна використовувати в будь-якому місці.

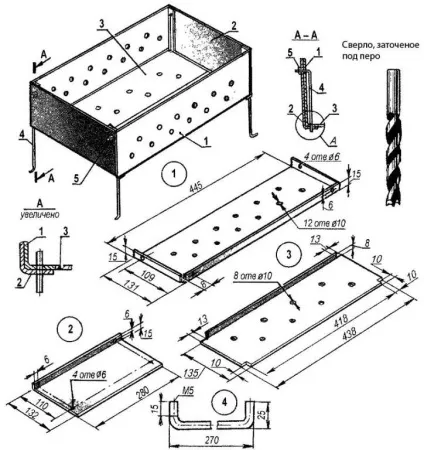

Вирізуєте з тонкого листового металу такі заготовки:

Між собою вони також зварюються або це може бути збірно-розбірна конструкція, коли бічні стінки і днище просто вставляється в пазу. Зробити своїми руками таку похідну піч складно, тому набагато простіше вирізати всі деталі і зварити їх між собою.

Принцип роботи подібного мангала відомий навіть дітям - всередину закладається паливо, підпалюється. Зверху виставляється решітка, на яку можна ставити чайники, казанки і т.д.

Кому-то такий варіант може здатися скромним - мовляв, готова туристична газова пічка набагато більш стильна і функціональна. Це дійсно так, але і саморобна похідна піч і решітка для багаття відмінно справляються з поставленими завданнями. Її можна використовувати навіть для обігріву, причому, помітьте, що ціна саморобної печі в десятки разів дешевше.
