Подвійна розетка особливості конструкції, правила установки
Подвійна розетка в один підрозетник встановлюється в тих випадках, коли в будинку або квартирі є безліч електричної техніки, але розеток катастрофічно не вистачає, і немає можливості збільшити їх кількість. Розібратися, як підключити подвійну розетку, може навіть людина без спеціальної підготовки, достатньо запастися мінімальним набором інструментів і уважно вивчити інструкцію з монтажу.
Головна перевага вбудованих конструкцій - проводка ховається в стіні, а, відповідно, не представляє небезпеки для мешканців будинку. Тому вбудовані розетки подвійні використовуються найбільш часто, хоча за бажанням власника можуть встановлюватися і накладні конструкції, кабель до яких підводиться по поверхні стін.
Установка подвійний розетки в один підрозетник може здійснюватися із заземленням або без нього. Конструкція з заземленням оснащена контактами, які підключаються до електричних мереж із заземленням. Згідно з діючими правилами, всі нагрівальні прилади, складні електроприлади з мікросхемами і обладнання, пов'язане з водою, повинні працювати тільки при заземленні. Заземлюючий контакт направляє статичну електрику в землю, не даючи йому виводити техніку з ладу і вражати струмом користувачів.
Починаючому майстрові важливо не тільки знати, як поставити подвійну розетку, а й розуміти, якими особливостями має володіти конструкція, призначена для тих чи інших умов. Вироби бувають:
- Відкритими або закритими. У закритих моделях отвори під вилку заховані за невеликими шторками, які відсуваються при підключенні електроприладів. Такі пристрої незамінні для жител, де є маленькі діти. Шторки відсуваються тільки при одночасному натисканні. Тобто, навіть якщо навмисно просунути сторонній предмет в один з отворів, то нічого небезпечного не відбудеться.
- Без заземлення і із заземленням. У корпус вироби другого типу підводяться заземлюючі контакти, вони захищають електричні прилади і користувачів від струмів, які можуть випадково вийти на пластиковий корпус.
- Для монтажу в приміщеннях з високим рівнем вологості. Подібні моделі мають маркування IP-44 і оснащуються корпусами, які захищають пристрої від вологи.
- Для установки на вулиці. Такі конструкції маркуються IP-55. Вони обладнуються високоміцними корпусами і мають захист від проникнення вологи і забруднення пилом.
Якщо на корпусі виробу присутній буквена маркування «А», то це означає, що перед покупцем американський продукт. Маркування «В» інформує про наявність заземлюючого контакту.
Багато користувачів помилково вважають, що подвійна модель являє собою два розташованих впритул один одному незалежних пристрої, які об'єднані між собою шлейфами. Однак насправді такі конструкції називаються парними. Кожна частина здвоєного пристрою встановлюється в окремий підрозетник і забезпечується харчуванням незалежно від іншої частини конструкції.
Схема підключення подвійної розетки мало чим відрізняється від схеми монтажу одинарного пристрою. Єдина відмінність полягає в послідовному підключенні двох контактних пар в рамках установчого вироби. Подвійне виріб дозволяє підключати дві штепсельні вилки, але встановлюється в один підрозетник і має тільки одну колодку (монтажну частину).
Така конструкція оснащується одним затискачем і кількома розподільними планками, за рахунок чого електричний струм подається на обидва роз'єми однаково, проте його рівень буде розподілятися в залежності від потужності цих приладів.
Загальне навантаження на такий тип розеток повинна становити не більше 10-16 А. Якщо потрібно підключати до мережі одночасно два потужних електроприладу, то рекомендується встановлювати здвоєну конструкцію.
Перед тим як встановити подвійну розетку, слід запастися необхідними інструментами і матеріалами. Майстру знадобляться гострий ніж для зачистки проводів, ізоляційна стрічка, плоска і хрестоподібна викрутка, пасатижі.
Перш за все, потрібно визначити, що таке фаза і нуль. Як зробити це? Найпростіший спосіб - вивчити маркування проводів. Так, фазний провід забарвлюється в коричневий, червоний, чорний або білий колір, нейтральний покритий блакитною або біло-синій ізоляцією, а заземлення завжди жовто-зелене.
Однак не завжди варто довіряти маркуванню, краще все перевірити ще раз, це дозволить уникнути неприємних наслідків. Щоб протестувати дроти, майстру знадобляться гумові рукавички і викрутка-тестер - звичайна або електронна викрутка зі світлодіодним визначником або лампочкою. Викрутку потрібно піднести по черзі до кожного проводу. На фазі індикатор загориться, а на нейтрали світловий сигнал буде відсутній.
Як під'єднати подвійну розетку і уникнути удару струмом? Потрібно, перш за все, знеструмити лінію через лічильник, це головне правило безпеки. Важелі автоматів необхідно перевести в нижню позицію (положення "Виключено"). Потім повторно перевіряється напруга в місці монтажу пристрою. Якщо на фазі струм як і раніше присутня, слід відключити все автомати, а не тільки ті, які контролюють кабель, протягнутий до місця підключення.

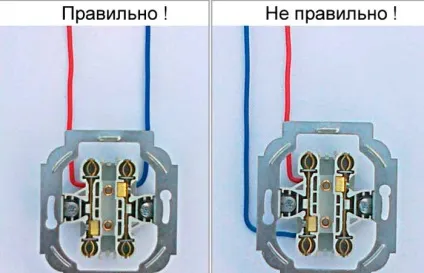

Намагаючись розібратися, як підключити подвійну розетку, потрібно пам'ятати, що фаза повинна розташовуватися праворуч, а нейтраль - зліва (або навпаки). До верхньої або центральної клеми слід під'єднати кабель заземлення. Фахівці рекомендують використовувати провід такого ж перетину, як у основний проводки. Застосовувані матеріали також повинні бути однаковими. Якщо підводка здійснюється алюмінієвим дротом, то при підключенні нового пристрою також слід використовувати алюміній.
Коли підготовка закінчена, можна приступати до виконання основних робіт. Схема підключення подвійної розетки включає кілька етапів:
Розібратися, як правильно підключити подвійну розетку, зовсім не складно. Але якщо ви все одно не впевнені в своїх силах, то слід звернутися до професійного електрика.
