побудова поверхонь
Лабораторна робота №4
4.1. Короткі теоретичні відомості
яка називається еліптичним параболоїдом, при p = q = 1,
Методичні рекомендації
Збережіть робочу книгу у своїй робочій папці на диску або на особистому зовнішньому носії: вкладка Файл - команда Зберегти як. Дайте ім'я файлу Л.р.№4-приклад.
Замініть ім'я поточного робочого аркуша. Для цього двічі клацніть лівою кнопкою миші по ярличку робочого листа з написом Лист1 і наберіть ім'я листа Еліптичний параболоїд.

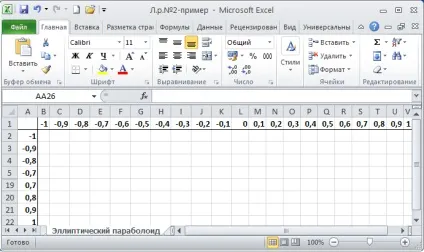

Користуючись вкладками Шрифт. Число і Осередки. добийтеся, щоб сформовані масиви значень x і y виглядали так, як показано на малюнку 4.1. (Для мінімізації зображення рядка 6 - 18 на малюнку приховані).
Мал. 4.1. Масиви значень x і y
Збережіть робочу книгу. Для збереження книги під своїм поточним ім'ям використовується кнопка з піктограмою в лівому верхньому кутку (Панель швидкого доступу), або командаСохраніть вкладки Файл.
Рекомендація! Щоб уникнути втрати даних в аварійних ситуаціях, пов'язаних, наприклад, з виключенням живлення, зависанням комп'ютера і т. Д. Зберігайте файл після кожного успішного дії.
Для побудови діаграми виділіть діапазон комірок з даними A1: V22 і перейдіть на вкладку Вставка. На вкладці Діаграми відкрийте список Гістограма в якому виберіть значення Всі типи діаграм .... Вкажіть тип діаграми Поверхня і натисніть кнопку OK.
Відредагуйте побудовану діаграму. Для цього наведіть курсор миші на будь-яку лінію сітки і дочекайтеся підказки Вертикальна вісь (значень) - основні лінії сітки. Натисніть праву кнопку миші і в меню вкажіть пункт Видалити. З правого боку діаграми розташовується елемент діаграми Легенда. який при наявності одного графіка на діаграмі, не має сенсу. Для видалення легенди наведіть курсор на зображення легенди, дочекайтеся появи підказки «Легенда», або «Ряд Yi Елемент легенди», виділіть легенду і натисніть клавішу Delete на клавіатурі.
Розмістіть діаграму на аркуші так, як показано на малюнку 4.2.
Наведіть курсор на будь-яку кордон діаграми, дочекайтеся появи підказки Область діаграми і натисніть праву кнопку миші. У меню вкажіть пункт Поворот об'ємної фігури .... З'ясуйте, як елементи управління впливають на зображення поверхні.
