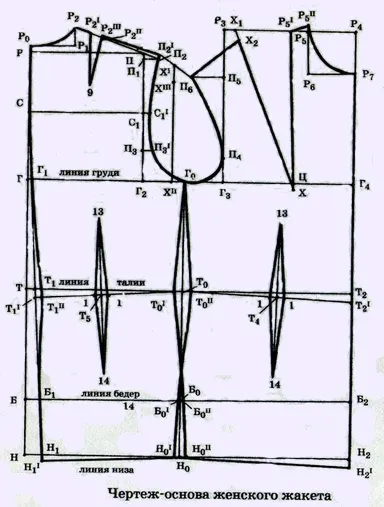

Побудова креслення-основи жіночого жакета
Для створення жіночих плечових виробів, наприклад жакетів, використовується основне креслення, на базі якого можна отримати будь-яку задуману форму. Основний міркою при побудові цього креслення є мірка обхвату грудей Ог. По ній визначається розмір.
Крім того, при побудові викрійок враховується прибавка на свободу облягання. Величина надбавки залежить від задуманого силуету і об'єму виробу:
а) прилеглий - 3-4 см;
б) напівприлеглий - 4-6,5 см;
в) прямий - 6,5-8 см;
г) вільний - 8 см.
Для побудови креслення необхідні мірки (розрахунок креслення дан для 52 розміру): напівобхват грудей (Сг) - 52 см; довжина спини (Дс) - 43 см; полуобхват талії (Ст) - 40 см; полуобхват стегон (Сб) - 55 см. Збільшення (Пр) - 6 см. Розподіл прибавки: спинка - 25% надбавки; пройма - 45% надбавки; поличка - 30% надбавки.
Приступаємо до побудови креслення, користуючись тією ж сантиметровою стрічкою, яку ми застосовували для зняття мірок, інакше креслення може вийти неточним.
На аркуші паперу починаємо побудова креслення зверху вниз.
РГ = 1/4 Сг + 1/4 Дс = 13 + 10,7 = 23,7 см.
Від точки Р вниз відкладаємо 23,7 см і ставимо точку Г.
За формулою визначаємо лінію талії:
РТ = Дс = 43 см.
Від точки Р вниз відкладаємо 43 см і ставимо точку Т.
Від точки Т вниз відкладаємо 20 см і ставимо точку Б (лінія стегон).
Від точки Б вниз відкладаємо 10 см (величина непостійна, залежить від бажаної довжини виробу) і ставимо точку Н.
Від точки Р вгору відкладаємо 1 см і ставимо точку Р0.
Від точки Р0 вниз відкладаємо відстань, рівну 1/2 відстані Р0 Г. і ставимо крапку С.
Р0 С = 1/2 Р0 Г = 24,7 / 2 = 12,3 см.
З точок Р0. Р, С, Р, Т, Б, Н вправо відновлюємо перпендикуляри до лінії Р0 Н. Від точки Т вправо відкладаємо 1,5 см і ставимо точку Т1.
З точки С вниз через точку Т1 проводимо пряму лінію.
На перетині з лініями грудей, талії, стегон і низу ставимо відповідно точки Г1. Т1; Б1,
Н1.
Від точки T1 вниз відкладаємо 1,5 см і ставимо точку Т1 1.
За формулою визначаємо ширину паростка:
Г2 Г3 = 1/4 Сг - 1 см + 45% Пр. = 13 - 1 + 2,7 = 14,7 см.
Від точки Г2 вправо відкладаємо 14,7 см і ставимо точку Г3.
За формулою визначаємо ширину полички:
Г3 Г4 = 1/2 Сг - 4,5 см + 30% Пр. = 26 - 4,5 + 1,8 = 23,3 см.
Від точки Г3 вправо відкладаємо 23,3 см і ставимо точку Г4.
З точок Г2. Г3. Г4 вгору і вниз проводимо паралельні лінії, розташовані під прямим кутом до лінії ГГ4. На перетині лінії, що виходить з точки Г4. з лініями талії, стегон і низу ставимо відповідно точки Т2. Б2. Н2. На перетині ліній, що виходять з точок Р і Г2, ставимо крапку П. Від точки П вниз відкладаємо 1 см і ставимо точку П1. Від точки П1 вправо, під прямим кутом до лінії ПГ2, проводимо пряму, відкладаємо 2,5 см і ставимо точку П2. Точки Р2 і П2 з'єднуємо прямою лінією.
Від точки Р2 вправо по лінії відкладаємо 3 см і ставимо точку Р2 1.
Від точки Р2 1 вправо по лінії відкладаємо 2 см (розчин виточки) і ставимо точку Р2 11.
