Плита перекриття колодязя підбираємо розмір

Необхідний елемент монтажу колодязя

Отримання колодязя непросте заняття, починається цей трудомісткий процес з замовлення всіх необхідних елементів. У число комплектуючих виробів входить плита перекриття колодязя розміри, вказані на кресленні і відповідають тому увазі і параметрам колодязя, який планується зробити на ділянці.
Заводи виробники на своїх виробничих майданчиках готують всі елементи колодязів, ціна яких залежить від розмірів, маси виробів і їх призначення.

Види плит і їх маркування

Будівництво різних ліній комунікацій включає зливові колодязі. дренажну, слабкострумову комунікацію, електросилові мережі, магістральний водопостачання та теплопостачання, лінії зв'язку, які прокладаються в грунті на різних глибинах.
Отже:

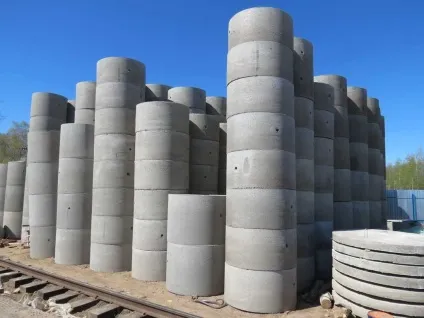

• Забезпечення огляду різних вузлів здійснюється з оглядових колодязів, виготовлених із залізобетонних кілець.

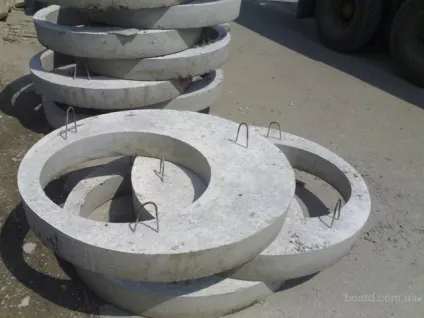

• Плита перекриття на колодязь виконана у вигляді бетонної панелі з круглим отвором для люка.

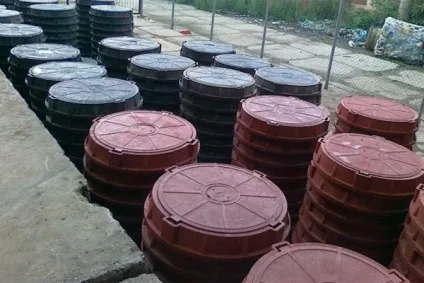

• Люк може бути чавунним або полімерно-піщаним, через нього здійснюється доступ до інженерних комунікацій каналізаційних і водопровідних мереж.
• Плита перекриття з люком служать для запобігання забрудненню колодязної системи і для перешкоди випадковому потраплянню в колодязь людей, тварин, машин.
• Плита перекриття для колодязів проводиться з важкого бетону і призначається для споруд круглих колодязів, прокладених під землею газових, водопровідних, каналізаційних систем.
• На робочих кресленнях кожного конкретного трубопроводу вказані плити перекриття.
• Вони мають дві групи з армування бетону.
• Одна група виготовляється з бетону звичайної проникності і витримує навантаження, розподілену рівномірно до 5 кПа, за умови установки вище рівня поверхні грунту і, коли виключений наїзд автомобіля або вплив інших зовнішніх навантажень.
• Інша група використовує бетон особливо низької проникності, застосовується на постійному навантаженні від грунту, та ще додаються тимчасові навантаження від автотранспорту. У цих випадках передбачено використовувати дорожню плитку ПД-6 або 10 і застосовувати в поєднанні з нею, тому що плитка виключає передачу навантаження на перекриття за рахунок горловини колодязя.
• Перекриття колодязя проводиться в суворій відповідності з технічною документацією та вимогами стандарту, які затверджує завод-виготовлювач.
• Витрата бетону, стали на ці вироби повинні відповідати даним з робочих креслень на ці плити.

Увага: Є випадки, коли конкретні трубопроводи з плитами перекриття мають заставні вироби, вирізи, отвори, ніші, що відрізняються від стандартних серій, але вони вказуються в своїх робочих кресленнях.

Характеристики та методи контролю

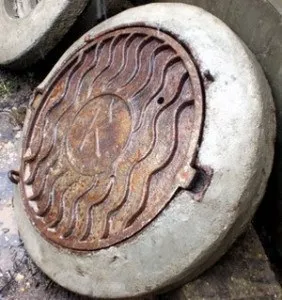

Кришка на колодязі може декорувати плиту перекриття

• Основні характеристики конструкції визначені вимогами затверджених документів, якими є ГОСТ.
• На нього орієнтуються показники жорсткості, міцності та стійкості до тріщин. Треба відзначити, що навантажувати конструкцію при випробуванні, не потрібно.
• Звіряються показники фактичної міцності бетону в проекті і при відпуску готової продукції.
• Розглядається показник водопроникності і морозостійкості бетону.
• Товщина захисного шару до арматури, захист від корозії.
• Сталь для виготовлення монтажних петель, для заставних і арматурних виробів підбирається певних марок.
• Конструкція повинна бути виконана з важкого бетону, визначених класів або марок з міцністю на стиск, що вказується в робочих кресленнях.
• Відпускна, нормована міцність бетону приймається рівною 70%, вона може змінюватися в бік, як зменшення, так і збільшення, головне, щоб відповідала ГОСТ 13015.
• Водопоглинання бетону розглядається і має бути відповідно до встановленої проектною документацією на конкретну споруду або вказане в замовленні конструкції.
• Армування конструкцій, форми і розміри закладних і арматурних виробів, їх розміщення і стан в спорудах регламентується робочими кресленнями.

Увага: Якщо робочими кресленнями передбачаються всередині стінових кілець ходові скоби, то вони повинні розташовуватися по висоті кільця через 300 мм і виступати на 120 мм від внутрішньої поверхні кільця.

Як транспортувати і зберігати плити:

• - прокладки (підкладки); 2 - монтажні петлі.

Схема укладання днищ і плит перекриття

• Інструкція наказує виробляти транспортування перекриттів колодязів та їх зберігання в робочому положенні.
• Плити перекриття складуються, не абияк, а в певному порядку з висотою не більше шести рядів, використовуючи прокладки (підкладки).
• На фото представлена ​​схема укладання плит і днищ.
• Робочі камери розміщуються в один ряд.
• Допускається інша схема складування своїми руками, але є обов'язкова умова, що наказує забезпечення схоронності конструкції і дотримання вимог безпеки.

Якщо використовуються нероз'ємні форми для виготовлення плит, то допускається технологічний ухил бічних граней не більше 10%. Плити перекриттів товщиною в 150 мм і типорозмір 1ПП20 і 2ПП20 можуть готуватися на діючому обладнанні до 01.01.93.

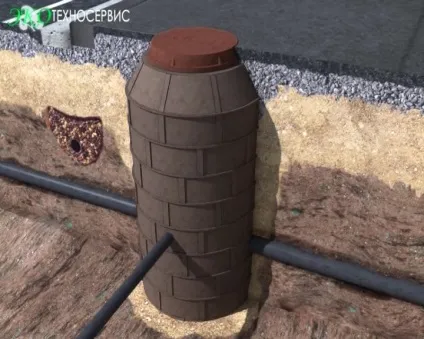

Полимерпесчанні кільця для колодязів: альтернативний варіант

Каналізаційний полімерпіщаний колодязь Полімерні смоли сьогодні все частіше використовують у виробництві будівельних матеріалів, створюючи альтернативу, здавалося б, незамінним досі варіантів. Одними з таких виробів є полимерпесчанні стінові кільця для колодязів. Що це за матеріал: в чому його плюси і мінуси; як він проводиться, і як використовується на практиці? Про пов.

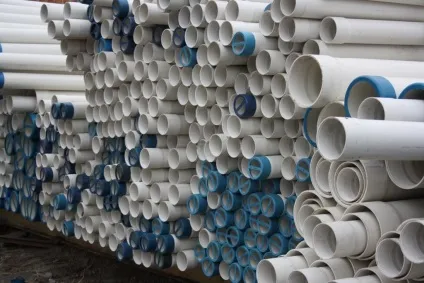

Труби для колодязя пластикові: практичне застосування
