Плазмова різка металу технологія і нюанси роботи

Машинобудування і важку промисловість не можна уявити без зварювання і різання металевих поверхонь. На великих виробничих об'єктах, що займаються обробкою, застосовується спеціальна різання металу плазмою.

Плазма, що це?

Під плазмовим елементом розуміють струмопровідний газ, іонізуючого під дією високих температур. Значення температурного показника в робочій зоні досягає 25 000 - 30 000 градусів. Газ подається до оброблюваного виробу під тиском, тобто струменем.

Цей різновид різання має на увазі поєднання двох дуг - газове й електричне. Джерело плазмового різання проводиться в спеціальному приладі, званим плазмотроном.

Як влаштований плазморез?

Плазмовий розкрій металу включає декількох складових систем:

• енергоджерело;
• різак;
• компресорна установка або балон з газом для подачі повітря;
• сполучні кабелі.

енергоджерело

Як енергобази може виступати:

1. Інвертор. Має масу переваг: забезпечує стабільність освіти дуги; високий показник ККД, на відміну від трансформатора; легка вага і невисока вартість; можливість застосування в малодоступному місці. Єдиним мінусом системи є те, що він нездатний різати деталі більше 30 мм.
2. Трансформатор. Основною перевагою пристрою є стійкість до перепадів напруги електромережі. Також можна відзначити, що він дає різати металеві деталі великої товщини. Головний недолік - істотна маса, низький ККД.

Плазмотрон

Це пристрій являє собою електроплазменний різак, завдяки якому розрізається металева деталь. Він вважається головним «механізмом» плазмореза.

• Робочий електрод;
• Робоча сопло;
• Ізолюючий елемент, що володіє високою термостійкістю.

пальник плазмореза

Необхідно попередньо визначитися з матеріалом, який необхідно прорізати і умовами роботи.

Варто відзначити, що системи з мідним соплом володіють значною міцністю і швидко охолоджуються повітряними масами. А це дуже добре.

На рукояті плазмореза подібного виду є можливість закріпити допоміжні елементи, що підтримують насадку сопла на яку потрібно подолати. Це полегшує процес експлуатування.

Для розрізу тонкого металу слід вибрати установку, в пальник якої надходить кисень, а для товстого вироби - азот.

показники потужності

Головним принципом в роботі плазмового різання вважається потужність. Вибираючи потужність агрегату необхідно враховувати властивості виробу, з чим доведеться працювати. За цією ознакою будуть відрізнятися габарити сопла і вид газоподібної суміші.

Щоб впоратися з виробом з металу 30 мм достатньо вибрати потужність агрегату 50-90А.

Якщо товщина різу перевищує 30 мм, то професіонали радять придбати плазморез з потужністю 100-170А.

Купуючи агрегат, слід врахувати силу струму і напругу, що він здатний витримати.

Швидкість, час, витрачений на розріз

Дане значення вимірюється в см, які розрізає агрегат за 1 або 5 хв

Якщо на пристрої вказується, що тривалість експлуатування дорівнює 80 відсоткам, то цей показник означає, що різак буде працювати 8 хв, а далі 2 хв апаратура буде остигати.

Якщо при експлуатуванні потрібно робити довгі розрізи, то раціонально вибирати пристрої зі збільшеною тривалістю роботи.

Розкрій струменем плазми

Принцип оптимальної роботи плазмового різання полягає в розрізуванні металевих деталей струменем плазми, що не проводить електрику. При розкрої цим способом дуга виникає між насадкою плазмотрона і робочим електродом, а оброблені виріб в електричної ланцюжку не бере. Для розрізу деталі застосовується плазмовий струмінь.

Плазменно - дугове різання характеризується тим, що впливу піддаються струмопровідні елементи. Дуга при цьому способі утворюється між обробленої деталлю і робочим електродом, її підстава поєднується з електроплазменним потоком. Струмінь виникає в результаті надходження газу і подальшої його іонізацією.

Метод плазменно-дугового різання використовується при:

• виготовлення виробів з різними фігурними обрисами;
• пророблення наскрізних отворів в металевому елементі;
• виробництво деталей для зварювання, штампування і контактного обробітку;
• плазмова різка труб;
• ливарна обробка.

Плазменно-дугове різання досить ефективна і добре себе зарекомендувала в обробленні металів.

Різновиди плазмового розкрою

Розрізання поверхонь з металу з використанням плазми розрізняють на кілька типів, все залежить від атмосфери процесу:

Технологічні особливості різання

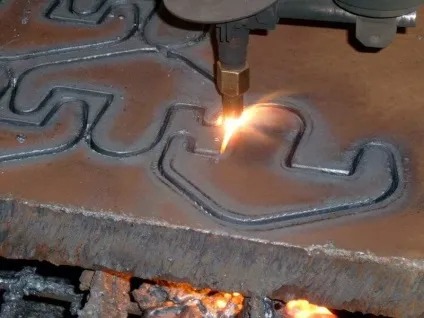

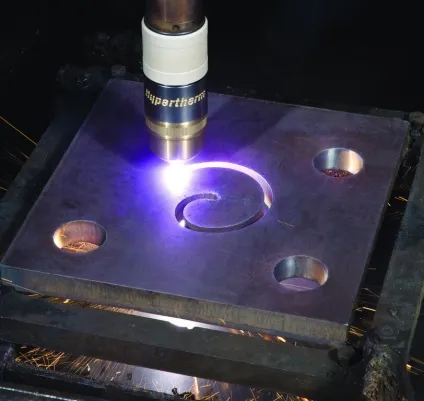

Як працює плазмова різка? Принцип роботи плазмореза полягає в локальному нагріванні поверхні металу в зоні розділу і його подальшому плавленні. Нагрівання відбувається потоком плазми, який формується шляхом спеціального обладнання. Технологічні особливості одержання плазми виглядають так:

• На першому етапі утворюється електродуги, розпалювати між електродом пристрою і соплом. Температурні показники можуть досягати 5 тисяч градусів.
• Подається газовий елемент, підвищуючи температурне значення вже до 20 тисяч.
• Відбувається взаємодія газу та електричної дуги - іонізація. Температура збільшується до 30 тисяч градусів.

Для отриманої струменя плазми для різання металу плазмою характерно: яскрава потоковая спалах і посилений вихід з сопла пристрою. Струмінь розігріває поверхню і розплавляє деталь в точкової області впливу, в результаті чого виконується різання металу плазмою.

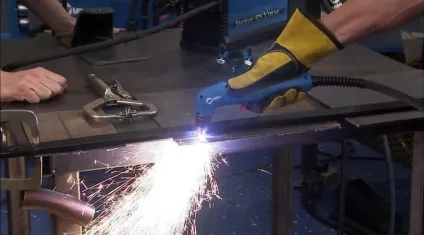

Як здійснюється ручна електроплазменная розрізання?

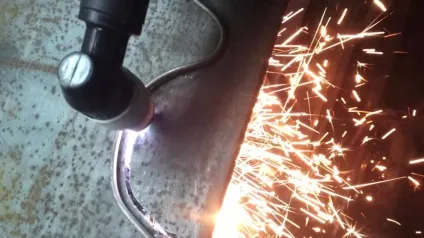

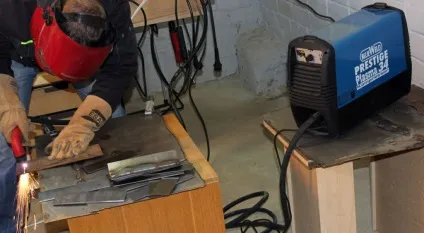

Принцип плазмового різання металу починається з підключення пристрою, тим самим збираючи всі складові частини в єдину систему. Далі інвертор або трансформатор підключають до мережі змінного струму і металевої деталі.

Здійснення різання передбачає утримування сопла агрегату до оброблюваної поверхні на дистанцію 4 см і спалах чергової дуги, внаслідок якої буде виникати іонізація газу. Далі в сопло надходить газоподібний повітря, в результаті чого повинен сформуватися електроплазменний потік.

Варто зазначити, що коли електроплазменная струмінь сформована, первісна дуга відключається автоматом. Завдання допоміжної струменя полягає в підтримку іонізації потоку плазмового компонента. Бувають випадки, коли робоча дуга згасає, значить потрібно перекрити доступ газу в сопло і повторити процедуру заново.

Плюси і мінуси плазмового розкрою

До основних позитивних характеристик застосування плазмової системи відносять такі аспекти:

• Універсальність технологічного процесу.
• Автоматична плазмова різка.
• Високі показники швидкості операції при роботі з матеріалами середньої і малої товщини.
• Високоточний і якісний рез, виключивши додаткових механічних операцій.
• При роботі з електроплазменной середовищем практично виключається забруднення повітря.
• Немає необхідності попереднього розігріву поверхні, що знижує тимчасові рамки запису.
• Роботи, що виконуються вважаються відносно безпечними, так як немає необхідності тягти за собою балони з газом, які є вибухонебезпечними.

До мінусів електроплазменной технології відносять:

• Цінова складова плазмотрона і його конструкційні особливості, що підвищує собівартість виконання робіт з різання металу.
• Незначна товщина прорізу.
• Високі показники шуму, так як газовий елемент з плазмотрона виходить на околозвуковой швидкості.
• Необхідно якісне технічне обслуговування агрегату.
• Якщо в якості газоподібного елемента використовується азот, то це сприяє виділенню великої кількості шкідливих речовин в атмосферу.
• До конфігурації плазмотрона можна підключити додатковий плазмовий різак для ручної обробки металевої поверхні.

Також істотним недоліком при роботі плазмової установки вважається відхилення від перпендикуляра різання на кут не більше 50 градусів.

Основні аспекти правил безпеки

Технологія плазмового різання металу є небезпечною для робочого і оточуючих. При здійсненні операції професіонали своєї справи рекомендують використовувати захисний костюм зварювальника і спеціальний щиток із затемненими стеклами. При розрізі металевих поверхонь можливий вплив небажаних ефектів:

• Тепловий мікроклімат в зоні працюючої людини;
• Опромінення ультрафіолетовим спектром;
• Вплив розплавленого металу;
• Збільшене напруга;

Температурні показники при різанні плазмою досягають тисяч градусів за Цельсієм. Людина може отримати опіки під час проведення різання. Опіковий ризик знижується, якщо процес автоматизований. Випромінювання, яке виникає в період експлуатування пристрою здатне викликати опіки очного сектора працюючого. Щоб цього не сталося досить користуватися маскою або щитком із захисними темними стеклами. На практиці щиток менш комфортний, так як доводиться постійно притримувати рукою, а це сковує і обмежує руху зварювальника.

Техніка безпеки на місці різання металу плазмою включає в себе уважний огляд устаткування на наявність несправностей. Варто пам'ятати, що несправним пристроєм користуватися не можна, навіть якщо дуже потрібно. При проведенні різання не слід стукати плазмотроном для видалення розплавлених залишків. В іншому випадку він пошкодиться. Також під час проведення робіт необхідно постійного контролювати напругу мережі.

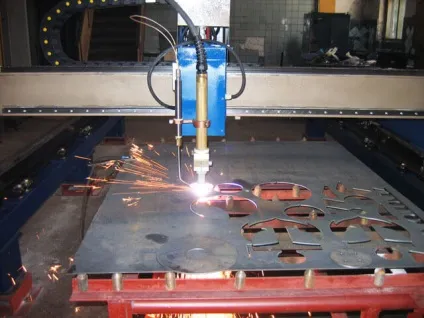

Плазменно-дугове різання і розкрій металевих поверхонь струменем плазми досить широко використовуються в промисловому секторі. Плазмова сучасна різання труб з ЧПУ по праву є незамінним обладнанням для виробничих компаній, так як все можна зробити з високою точністю і продуктивністю. Плазморезом можна користуватися для поділу різних елементів. Що важливо, то пристрій підходить і для споювання. Наприклад, з його допомогою проводяться різні операції гарту, зачистки, а також зварювання припоями. Металева поверхня в цій ситуації швидше охолоджується, ніж при стандартній різанні киснем.

зовнішні особливості
