Живильники - це пристрої, що служать для рівномірної і безперервної видачі матеріалу з бункерів.
Живильники бувають: стрічкові; пластинчасті; шнекові; лоткові; тарілчасті; лопатеві або зірчасті.
Стрічковий живильник (рис. 74) складається з стрічки 1 шириною 1000¸1200 мм, приводного 2 і натяжної 3 барабанів, що підтримують роликів 4. Такий живильник простий і надійний в експлуатації. Кількість видається матеріалу регулюється заслінкою 5 в перед-ній стінці бункера.

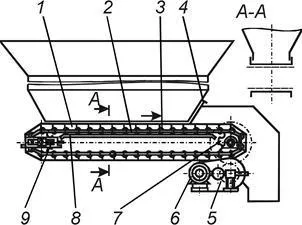

Пластинчастий живильник (рис. 75) являє собою полотно 1. складається з металевих пластин. Зазори між пластинами перекриваються, щоб запобігти розсип матеріалу. Для цього сусідні пластини і борта знаходять один на одного настільки, щоб при обгинанні зірочки на кінці живильника між ними не утворився зазор. Полотно кріпиться до двох тяговим ланцюгах 2. з'єднаними між собою осями, з одягненими на них роликами 3. Ширина полотна 300¸1000 мм, швидкість руху полотна живильників 0,10¸0,20 м / с. Кількість видається матеріалу регулюється заслінкою 4. Привід здійснюється від електродвигуна 6 через редуктор 5 до зірочці 7. Для підтримки верхньої гілки живильника служать направляючі 8. Для компенсації збільшення довжини ланцюгів внаслідок зносу служить натягач 9.
