Північний і південний мости комп’ютера

Північний і південний мости комп'ютера. Що це таке?

Поговоримо про контролерах материнських плат. Зокрема, розберемо питання, що ж таке північний і південний мости. Рядовий користувач комп'ютера навряд чи коли-небудь стикався з подібним терміном. Однак, якщо цей самий пересічний користувач після поломки ПК відвіз його на "розтерзання" в сервіс-центр, іноді він може отримати нехитрий відповідь: "Згорів Південний міст, відновленню не підлягає!". Відповідь заспокійливий, необхідна покупка нової материнської плати. Так то воно так, заміна південного моста справа, дійсно невдячна, а може і нереальне. Але ось те, що означають поняття північний або південний міст, людина, як правило, не знає.

Північний і південний мости комп'ютера (а правильніше буде сказати, материнської плати) - це два основних функціональних контролера, які відповідають за роботу всіх компонентів системної плати та називаються чіпсетом (від англ. Chipset). Розглянемо їх окремо. Почнемо з північного моста.

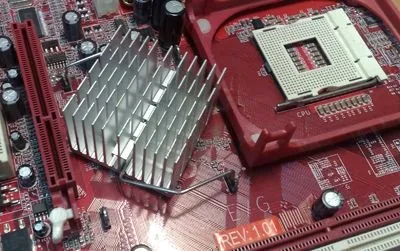

Північний міст отримав свою назву завдяки "географічному" розташуванню на материнській платі. Зовні це квадратної форми мікрочіп, розташований під процесором, але в верхній частині системної плати. Як правило, північний міст використовує додаткове охолодження. Зазвичай це пасивний радіатор, рідше - радіатор з активним охолодженням у вигляді невеликого кулера. Пов'язано це з тим, що температура північного мосту приблизно на 30 градусів Цельсія вища за температуру "південного побратима".

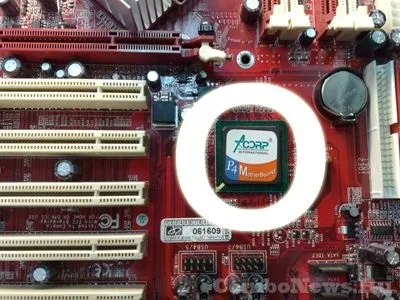

Список обслуговуються систем материнської плати південним мостом досить великий. Крім вищенаведених IDE, SATA, USB, LAN і іншого, південний міст відповідає ще й за SM шину (використовується для управління вентиляторами на платі), DMA-контролер, IRQ-контролер, системний годинник, BIOS, системи енергозабезпечення APM і ACPI, шину LPC Bridge.

Як правило, вихід з ладу південного моста ставить крапку в житті системної плати. Саме південний міст є часом першим щитом, який прийняв "удар на себе". З огляду на технологічні особливості це так. Причин "загибелі" південного моста на порядок більше, ніж північного, адже він працює безпосередньо з "зовнішніми" пристроями. Так, частою причиною виходу з ладу ЮМ є банальний перегрів, викликаний коротким замиканням, наприклад, USB-роз'єму. Або несправності харчування жорсткого диска. Оскільки в більшості випадків південний міст не обладнаний системою додаткового охолодження, він перегрівається і згорає. Рідше причиною поломки південного моста є заводський брак. Деформація (зайві вигини) системної плати також призводить до підвищення нагріву південного моста з подальшим виходом його з ладу.

Для продовження життя південного моста можна поставити саморобний охолодження. Нехитрий пасивний радіатор на термоклей може продовжити життя Вашої материнської плати в разі симптому підвищеного нагріву. Виявити такий симптом непросто. Не всі материнські плати оснащені термодатчиками в північному і південному мостах системної плати. Останнім часом для вирішення проблеми південних мостів деякі виробники системних плат стали обладнати ці чіпи додатковим пасивним охолодженням і датчиком температури, який в разі чого сповістить користувача про проблему. Відзначимо, однак, що в нормальних умовах причин для підвищеного нагріву південного моста немає і бути не може, але пам'ятайте, що південний міст відповідає за безліч пристроїв, які могли б сприяти його перегріву і згорянню. Будьте уважні.
